3.1.6 Mobile Home With Heat Shield AC02762
It is strictly forbidden to install a unit with a single wall pipe in a mobile home.

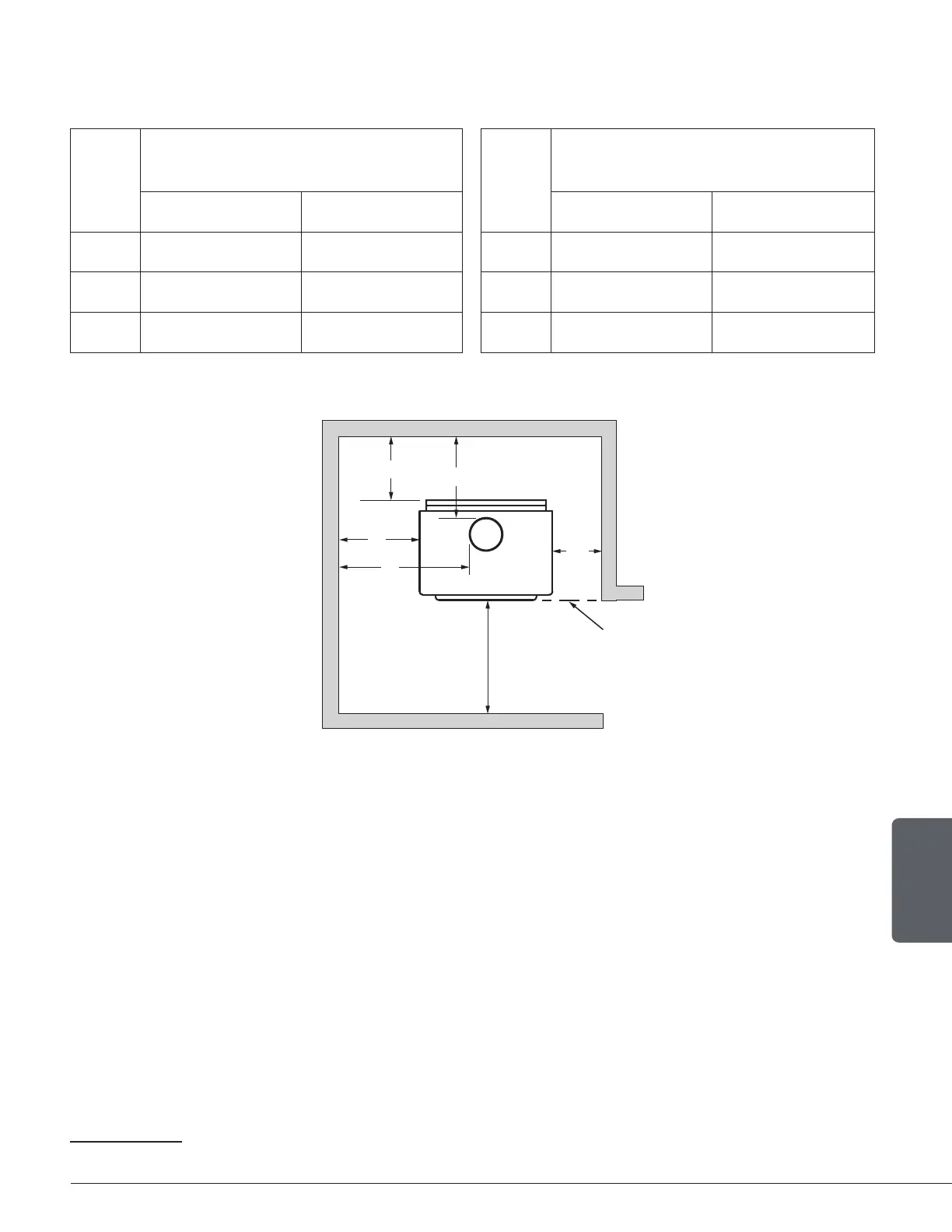

APPLIANCE CLEARANCES WITH DOUBLE
WALL PIPE CONNECTOR
DISTANCES
20
FROM PIPE CONNECTOR
WITH DOUBLE WALL PIPE CONNECTOR
Canada USA Canada USA
A
3" (76 mm) 3" (76 mm)
D
6 ¼" (159 mm) 6 ¼" (159 mm)
B
6" (152 mm) 6" (152 mm)
E
15 ¼" (387 mm) 15 ¼" (387 mm)
C
3" (76 mm) 3" (76 mm)
F
12 ½" (318 mm) 12 ½" (318 mm)
A
B
E
D
CAN
48"
122 cm
US
36"
92 cm
48"
Flush
20
Les distances de tuyau listées dans ce tableau se réfèrent aux distances obtenues lorsque le poêle est installé en accord avec les dégagements
de l’appareil mentionnés ci-dessus.
