- Presione el botón para entrar el modo seleccionado.
El LED está ahora ROJO.
- Gire el botón para ajustar el nivel manualmente, se puede variar desde 20 dB hasta 0 dB (30 dB hasta
0 dB para clusters).
- Presione el botón para conrmar.
El LED está VERDE.
REPITA ESTA SECCIÓN PARA AJUSTAR TODOS LOS NIVELES

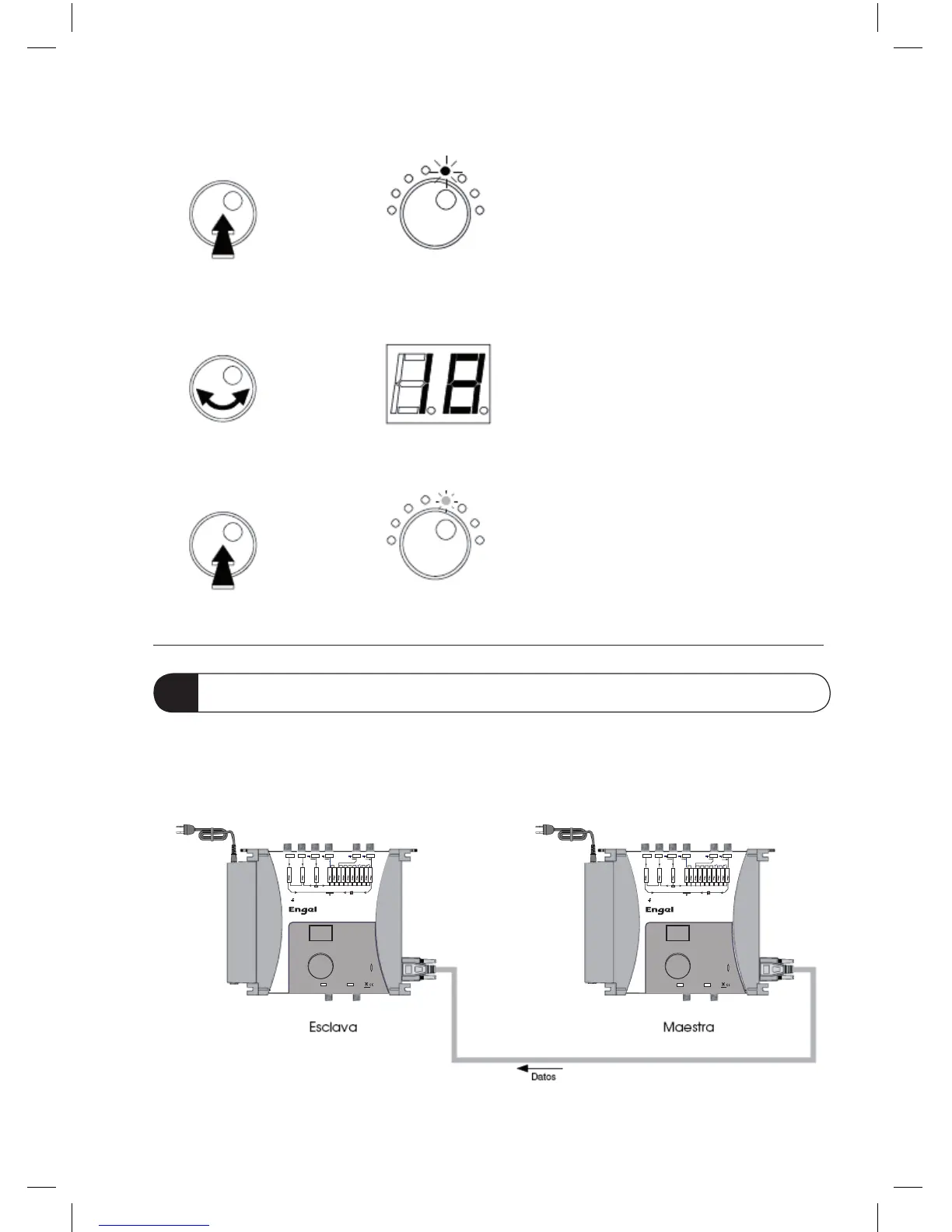

Esta función permite transmitir todos los ajustes desde una unidad a otra unidad.
Todas las acciones deben ser realizadas en la unidad ESCLAVA.
La unidad MAESTRA permanece en Stand-by.
Manual
Level
Manual
Level
8 FUNCIÓN COPIA
