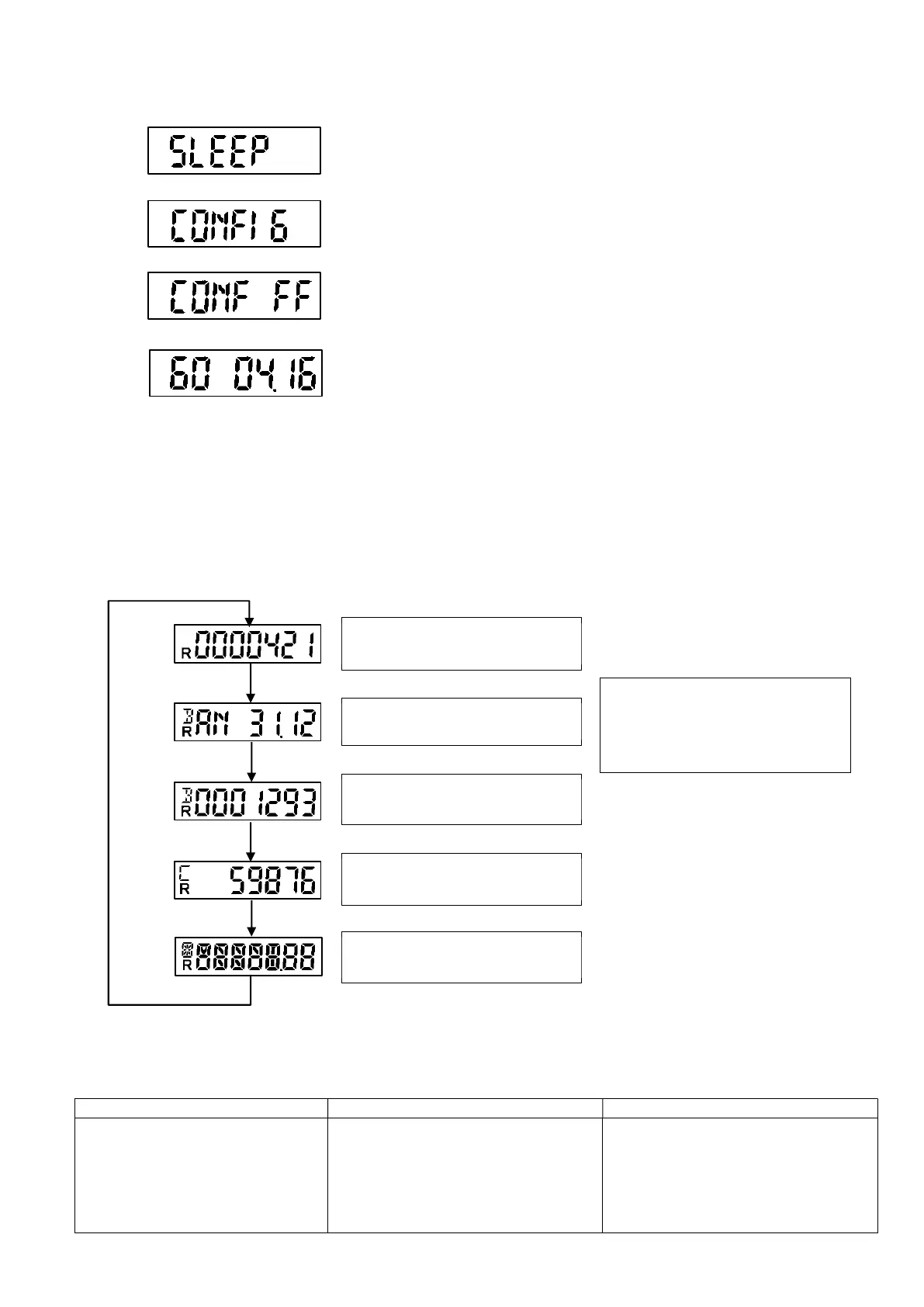

Illustration 1 : Affichages des états avant et pendant le montage
5.2 Affichage d’écran standard du HCA e2 après le montage
L’illustration montre le cycle d’affichage standard du réglage usine Engelmann.
Illustration 2 : Boucle d’affichage (standard)
Apparaissent par ailleurs les affichages d’état suivants :
Apparaît sur l’écran en bas à gauche Apparaît sur l’écran en haut à gauche Apparaît sur l’écran en haut à gauche
R : Radio (la radio est activée)
B : Billing (facturation)
Indique les informations pertinentes
pour la facturation Date de relevé et
Valeur de relevé.
C : Valeur de contrôle (chiffre de
vérification)
Indique le chiffre de vérification pour la
Valeur de relevé (standard) et/ou le
chiffre de vérification pour la Valeur
actuelle (en option).
A.
État de livraison HCA e2 (affichage clignotant / intervalle 1
seconde)
B. Affichage de la configuration sur l’appareil compact (durée :
environ 3 secondes)
C. Affichage de la configuration, la sonde déportée étant
branchée (durée : environ 3 secondes)
D. Mois de démarrage des fonctions de mesure (réglable en
option : par exemple, GO 04.16 -> Début de la fonction de
mesure : avril 2016). L‘affichage reste sur l’écran jusqu’à ce que
l’on atteigne le mois de démarrage.
Valeur actuelle
Date de relevé
Valeur de relevé
Valeur
de contrôle (chiffre de
vérification)
Test d‘écran
AN
=
ANNUAL
(date de relevé
annuelle)
MON
=
MONTHLY
(date de relevé
mensuelle)
