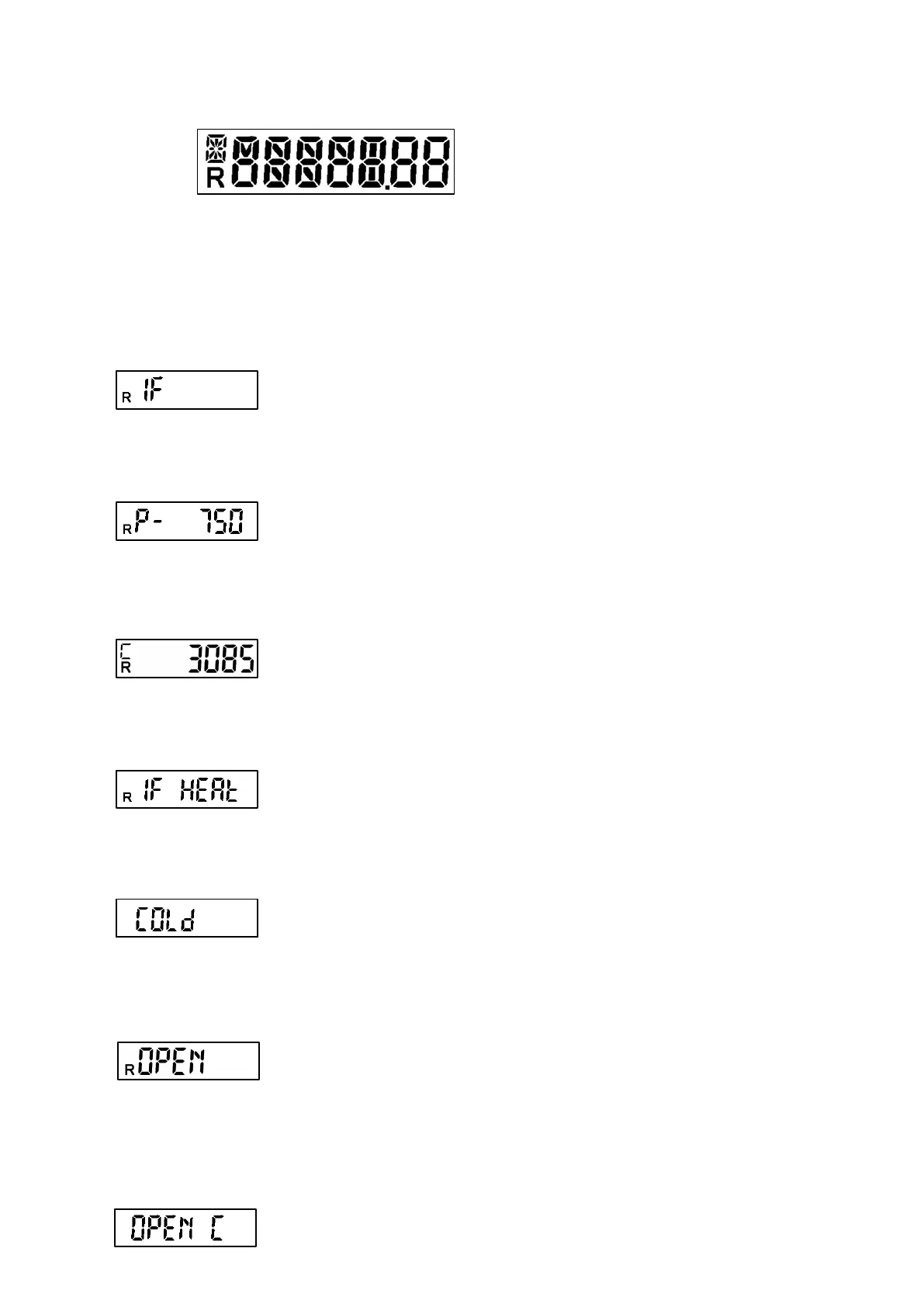

Zu beachten ist, dass einige der Standard-Segment-Elemente um weitere Segmente erweitert worden sind, um die
Lesbarkeit der Statusanzeigen zu erhöhen. Diese werden beim Segmenttest sichtbar und sind nachfolgend
abgebildet:
5.3 Weitere Statusanzeigen
Die folgenden Statusanzeigen können aus Informationsgründen zusätzlich in der Displayschleife erscheinen.
- 1F-Modus wurde gewählt (optional):
- Produktskala wurde gewählt (optional). Hier wird die eingegebene Wattleistung des Heizkörpers angezeigt
(z. B. 750 W):
- Die Prüfziffer für den aktuellen Verbrauch wurde gewählt. Diese erscheint in der Displayschleife direkt nach
dem aktuellen Verbrauch (Beispiel):
- Wechsel in den temporären 1F-Stau-Modus, wenn im 2-Fühler-Modus Stauwärme detektiert wurde (siehe
auch 8 “Stauwärmeerkennung“):
- Wenn im Auslieferzustand/Lagermodus die Umgebungstemperatur unter 0° Celsius fällt, wird im Display
“COLd“ angezeigt:
- Wird der HCA e2 innerhalb des Zeitfensters für die Montage (Karenzzeit) geöffnet, so erscheint im Display
die Anzeige “OPEN“ (siehe dazu auch 9.2).
- Wird der HCA e2 nach Ablauf des Zeitfensters für die Montage (Karenzzeit) geöffnet, so erscheint im Display
die Anzeige “OPEN C“ (C = CONTACT). Hier wird von einer Manipulation des HCA e2 ausgegangen (siehe dazu
auch 9.2).
Abbildung 3: Segmenttest (vergrößerte Darstellung)
