engelmann HCA e2 - Standard Displayanzeige des HCA E2 nach der Montage

Page 6 of 59 Article no.: 5081200002 2022_10_17 Subject to technical change! Errors excepted.

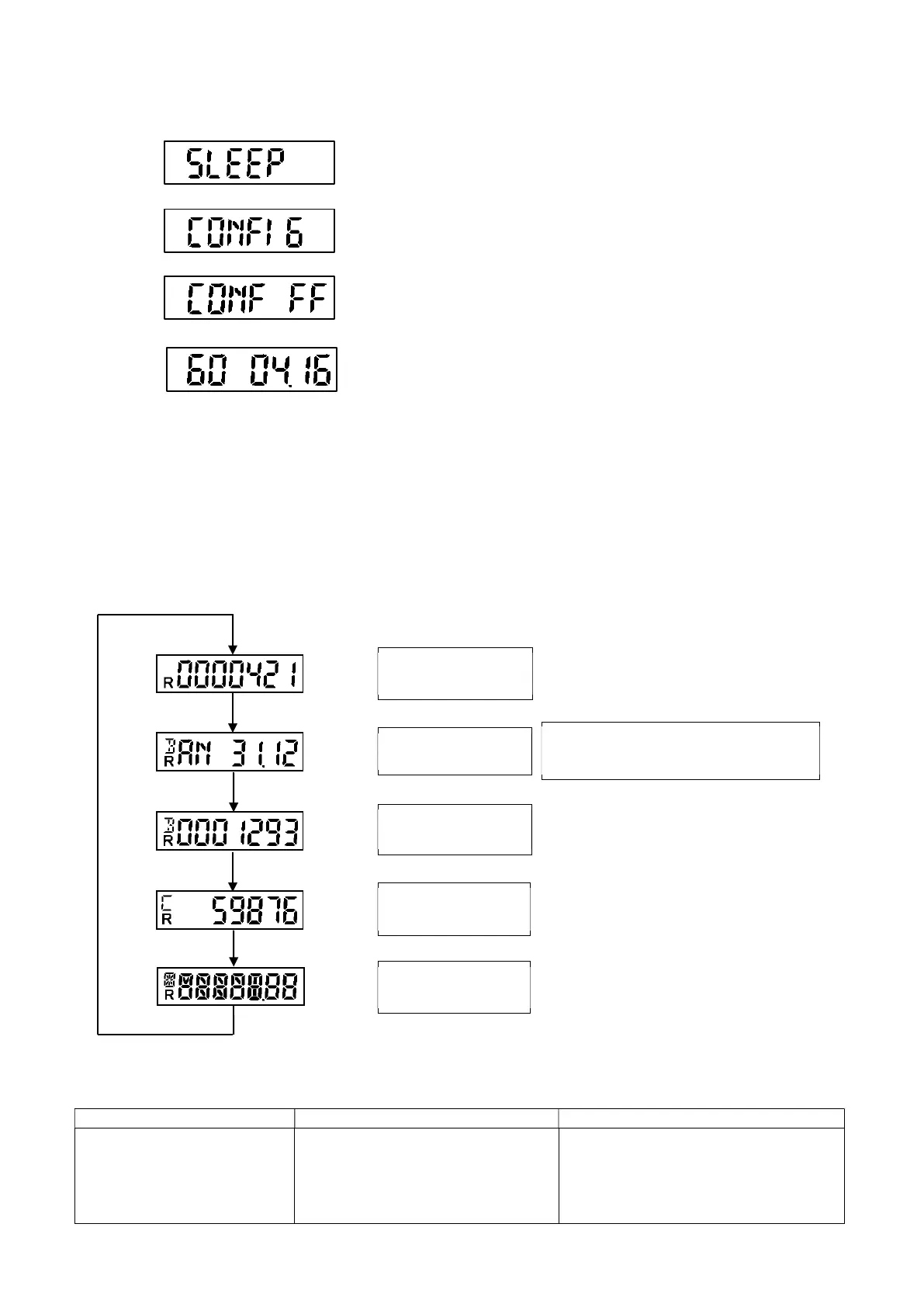

Abbildung 1: Statusanzeigen vor und während der Montage
5.2 Standard Displayanzeige des HCA e2 nach der Montage
Abgebildet ist der Standard Displaydurchlauf der Engelmann Werkseinstellung.
Abbildung 2: Displayschleife (Standard)
Folgende Statusanzeigen werden zusätzlich angezeigt:
Erscheint im Display unten links Erscheint im Display oben links Erscheint im Display oben links
R: Radio (Funk ist aktiviert)
B: Billing (Abrechnung).
Gibt Hinweis auf die abrechnungs-
relevanten Informationen Stichtag und
Stichtagswert.
C: Checksumme (Prüfziffer).
Gibt Hinweis auf die Prüfziffer für den
Stichtagswert (Standard) und/oder die
Prüfziffer für den Aktuellen Wert
(optional).
Aktueller Wert
Stichtag
Stichtagswert
Checksumme
(Prüfziffer)
Displaytest
AN
=
ANNUAL
(jährlicher Stichtag)
MON
=
MONTHLY
(monatlicher Stichtag)
A.
Auslieferzustand HCA e2 (Anzeige blinkend / Intervall 1 Sek.)
B. Konfigurationsanzeige beim Kompaktgerät (Dauer ca. 3 Sek.)
C. Konfigurationsanzeige bei angeschlossenem Fernfühler
(Dauer ca. 3 Sek.)
A. Startmonat der Messfunktionen (optional einstellbar: z. B. GO
04.16 -> Start der Messfunktion April 2016). Anzeige bleibt im
Display, bis Startmonat erreicht wird.
