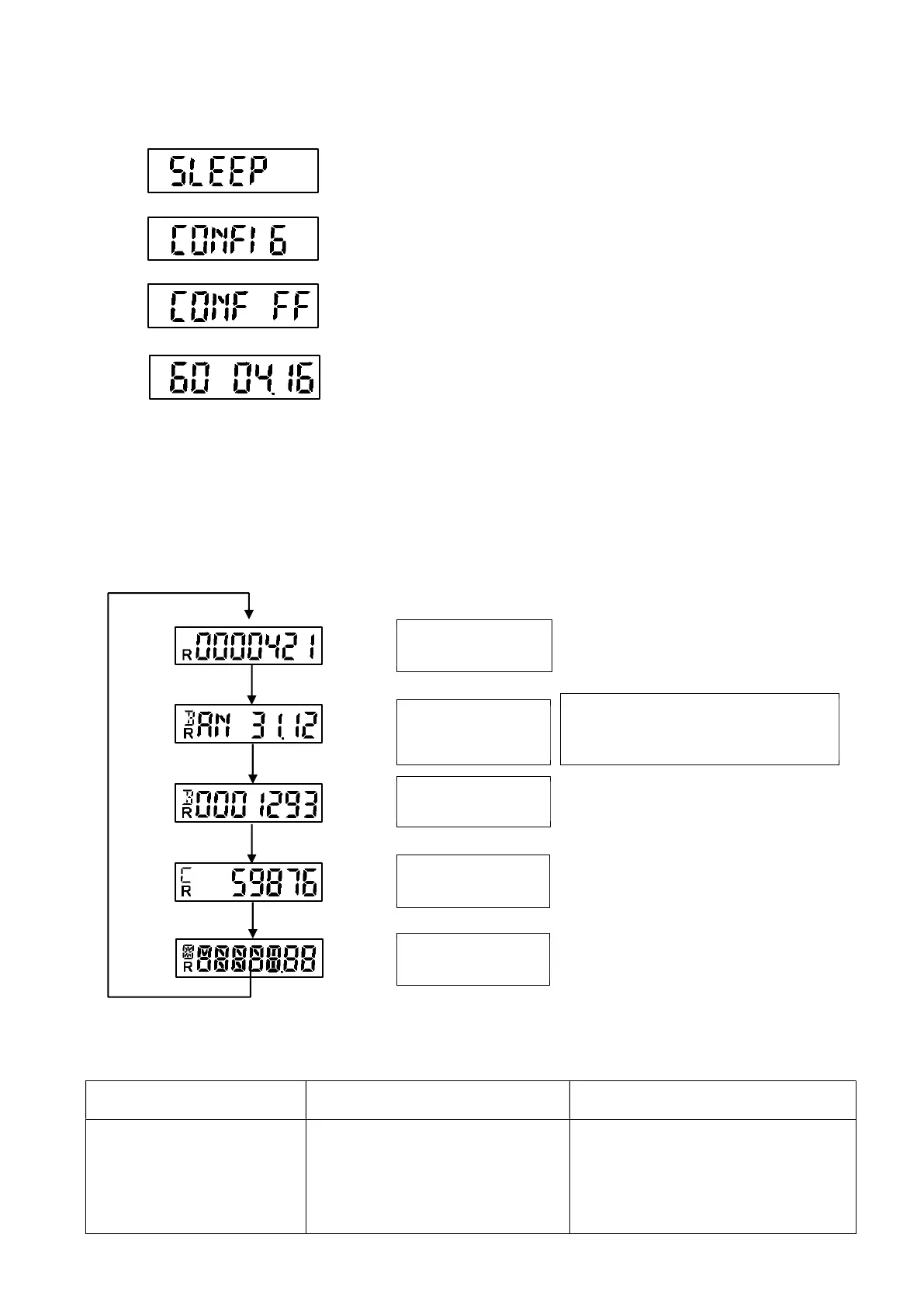

Figura 1: Indicadores de estado antes del montaje y durante el montaje
5.2 Visualización estándar en la pantalla del HCA e2 tras el montaje
Se muestra el bucle de visualización estándar correspondiente a la configuración de fábrica de Engelmann.
Figura 2: Bucle de visualización (estándar)
También se muestran los siguientes indicadores de estado:
Aparece en la parte inferior
izquierda de la pantalla.
Aparece en la parte superior izquierda
de la pantalla.
Aparece en la parte superior izquierda de
la pantalla.
R: Radio (función de
radiofrecuencia activada)
B: Billing (facturación).
Indica información relevante para la
facturación: fecha de facturación y
valor en la fecha de facturación.
C: Check sum (suma de comprobación o
dígito de control).
Indica el dígito de control para el valor en
la fecha de facturación (estándar) y/o el
dígito de control para el valor actual
(opcional).
A.
Estado de entrega del HCA e2 (indicador parpadeante en
intervalos de 1 segundo)
B. Indicador de configuración en dispositivos compactos
(continuo durante aprox. 3 segundos)
C. Indicador de configuración con sensor remoto conectado
(continuo durante aprox. 3 segundos)
D. Mes de inicio de las funciones de medición (opcionalmente
ajustable: p. ej., GO 04.16 -> inicio de las funciones de
medición en abril de 2016). El indicador permanece en la
pantalla hasta que se alcanza el mes de inicio.
Valor actual
Fecha de
facturación
Valor en la fecha
de facturación
Suma de
comprobación
Prueba de
pantalla
AN
=
ANNUAL
(fecha de facturación anual)
MON
=
MONTHLY
(fecha de facturación
mensual)
