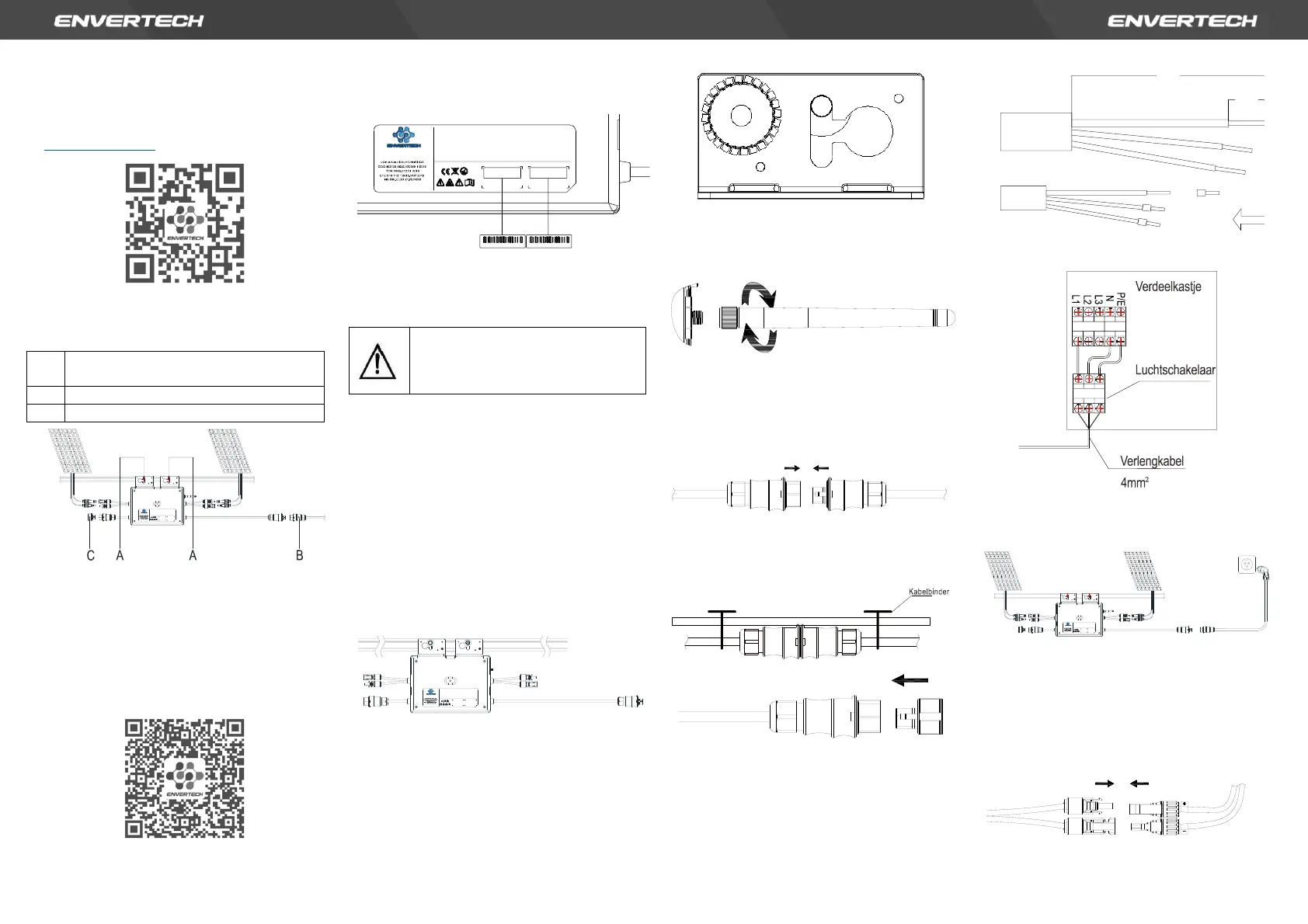

Envertech EVT800 Korte Installatiegids
Lees en volg de onderstaande veiligheids- en
installatie-instructies. U kunt de instructies of
andere technische documenten vinden en
downloaden op onze website:
www.envertec.com .
Site Officiel
1. Accessoires
A
M8 x 25 schroeven (Voorbereid door de
installateur)
B
5m AC verlengkabel
C
Eindkap
12
User Identification Number
-40℃ to +65℃
Temperature(℃):
Operating Range (Vdc):
16V~60V
Normal Voltage?(Vac):
220/230V
MPPT Voltage Range (Vdc):
22V~50V
Current (Max. Continuous) (A):
3.63A
Max. DC Input (Vdc):
60V
Frequency?(Hz):
50Hz/60Hz
Max. Input Continuous Current?(A):
14Ax2
Power Factor Range:
+/-0.90
Max. Input Short-Circuit Current (A):
25A Maximum Units Per Branch: 6
Power (Max. Continuous) (W):
800W
Overvoltage Category: OVC III (AC Main), OVC II ( PV)
Ingress Protection (IP):
IP67 Protective Class: Class I
Model: EVT800
www.envertec.com
Envertech(Shanghai)Corporation LTD.
PV Microinverter
Opmerking: Alle bovenstaande accessoires zijn
niet in het pakket inbegrepen en dienen apart
te worden gekocht.
2. Maak een installatieplan
a. Maak een installatieplan op papier om de
serienummers van de micro-omvormer en hun
positie in het systeem te noteren. Download
het blad met deze QR-code.
Installatie Kaart
b. Verwijder het verwijderbare label met het
serienummer van elke micro-omvormer en
plak het op de desbetreffende plaats op het
installatieplan.
12
User Identification Num ber
-40℃ to +65℃
Temp erature(℃):
OperatingRange(Vdc):
16V~6 0V
Normal Voltage?(Vac):
220/23 0V
MPPT VoltageRange(Vdc):
22V~5 0V
Current (Max.Continuous) (A):
3.63A
Max. DC Input (Vdc):
60V
Frequency?( Hz):
Max. Input Continuo us Curre nt?(A) :
14Ax2
Power FactorRange:
+/-0.90
Max. Input Short-Circuit Current (A):
25A Maximum UnitsPerBranch: 6
Power (Max . Continuous) (W):
80 0W
Overvoltage Categ ory: OVCIII (ACMain), OVC II (PV)
IngressProtection(IP):
IP67 Protective Class: Class I
M odel: EV T800
www.envertec.com
Envertech(Shanghai)CorporationLTD.
PV M ic roinv ert er
PV M odule
M icroinverter
PV M odule
Extension cable
Cable End C ap
CN 23 05 20 30 59 60 01 CN23 05 20 30 59 60 00
c. Bewaar altijd een kopie van het installatieplan
voor uw administratie.
3. Installatie in stappen
De installatie kan alleen worden uitgevoerd als het
systeem van het elektriciteitsnet is losgekoppeld en
het zonnepaneel is afgedekt of losgekoppeld.
Stap 1. Controleer of de netspanning en het
voltage van het zonnepaneel
overeenkomen met de waarde van de
micro-omvormer
Stap 2. Monteer de micro-omvormers op het rek
Markeer het geschatte midden van elk
zonnepaneel op het rek om het plaatsen van de
micro-omvormers makkelijker te maken.
Monteer alle micro-omvormers onder de
zonnepanelen om invloeden van regen en zon te
vermijden, met het handelsmerk naar beneden
gericht.
Opmerking: Zorg ervoor dat er niet meer dan 6
EVT800 units per string (12AWG) zijn.
12
User Identification Number
-40℃ to +65℃
Temperature(℃):
Operating Range (Vdc):
16V~60V
Normal Voltage?(Vac):
220/230V
MPPT Voltage Range (Vdc):
22V~50V
Current (Max. Continuous) (A):
3.63A
Max. DC Input (Vdc):
60V
Frequency?(Hz):
50Hz/60Hz
Max. Input Continuous Current?(A):
14Ax2
Power Factor Range:
+/-0.90
Max. Input Short-Circuit Current (A):
25A Maximum Units Per Branch: 6
Power (Max. Continuous) (W):
800W
Overvoltage Category: OVC III (AC Main), OVC II ( PV)
Ingress Protection (IP):
IP67 Protective Class: Class I
Model: EVT800
www.envertec.com
Envertech(Shanghai)Corporation LTD.
PV Microinverter
Stap 3. Het systeem aarden
Micro-omvormers en modules moeten worden
aangesloten op de aardleiding in
overeenstemming met de nationale normen.
Bevestig de schroeven aan het installatiegat van
de micro-omvormer. Zorg ervoor dat de
schroefdraad van de aardingsschroef in de brack-
et wordt gestoken om het beste aardingseffect
te krijgen.
Stap 4. WLAN-antenne installeren
Voor een beter WiFi-signaal draai je de antenne
met de klok mee tot hij stevig vastzit op de
EVT800.
Stap 5. AC-kabels van de micro-omvormer
serieel aansluiten
Verbind de micro-omvormers met de AC-
connectoren aan beide kanten (hand-in-hand).
Stap 6. AC-kabels vastmaken
Bevestig de AC-kabels en aardingskabels aan het
rek met tiewraps.
Stap 7. Aansluiten op het stroomnet
Optie a. Aansluiten op zekeringsautomaat
1) Verwijder 40mm van de buitenmantel van
de twee uiteinden van de verlengkabel en
verwijder 14mm van de ommanteling van
de interne draden. Plaats de metalen
klemmen op de open delen en klem ze vast
om de verbinding vast te zetten;
Y=40mmR
Y=14mmR
2) Sluit de ander kant van de verlengkabel
aan op de zekeringsautomaat.
Optie b. Steek de open delen van de
verlengkabel in de stekker en gebruik de stekker
om aan te sluiten op het stopcontact.
12
User Identification Number
-40℃ to +65℃
Temperature(℃):
Operating Range (Vdc):
16V~60V
Normal Voltage?(Vac):
220/230V
MPPT Voltage Range (Vdc):
22V~50V
Current (Max. Continuous) (A):
3.63A
Max. DC Input (Vdc):
60V
Frequency?(Hz):
50Hz/60Hz
Max. Input Continuous Current?(A):
14Ax2
Power Factor Range:
+/-0.90
Max. Input Short-Circuit Current (A):
25A Maximum Units Per Branch: 6
Power (Max. Continuous) (W):
800W
Overvoltage Category: OVC III (AC Main), OVC II ( PV)
Ingress Protection (IP):
IP67 Protective Class: Class I
Model: EVT800
www.envertec.com
Envertech(Shanghai)Corporation LTD.
PV Microinverter
Stap 8. Sluit de zonnepanelen aan op de micro-
omvormers
Monteer de zonnepanelen boven de micro-
omvormers; sluit elk zonnepaneel aan op de DC-
ingangskabels van de micro-omvormer.
Opmerking: Plaats de EVT800 zo dicht mogelijk
bij de router.
