b. Retire o adesivo com o número de série
removível de cada micro inversor e cole-o na
localização correspondente no mapa de
instalação.
12
User Identification Num ber
-40℃ to +65℃
Temp erature(℃):
OperatingRange(Vdc):
16V~6 0V
Normal Voltage?(Vac):
220/23 0V
MPPT VoltageRange(Vdc):
22V~5 0V
Current (Max.Continuous) (A):
3.63A
Max. DC Input (Vdc):
60V
Frequency?( Hz):
Max. Input Continuo us Curre nt?(A) :
14Ax2
Power FactorRange:
+/-0.90
Max. Input Short-Circuit Current (A):
25A Maximum UnitsPerBranch: 6
Power (Max . Continuous) (W):
80 0W
Overvoltage Categ ory: OVCIII (ACMain), OVC II (PV)
IngressProtection(IP):
IP67 Protective Class: Class I
M odel: EV T800
www.envertec.com
Envertech(Shanghai)CorporationLTD.
PV M ic roinv ert er
PV M odule
M icroinverter
PV M odule
Extension cable
Cable End C ap
CN 23 05 20 30 59 60 01 CN23 05 20 30 59 60 00
c. Mantenha sempre uma cópia do mapa de
instalação para seus registros.

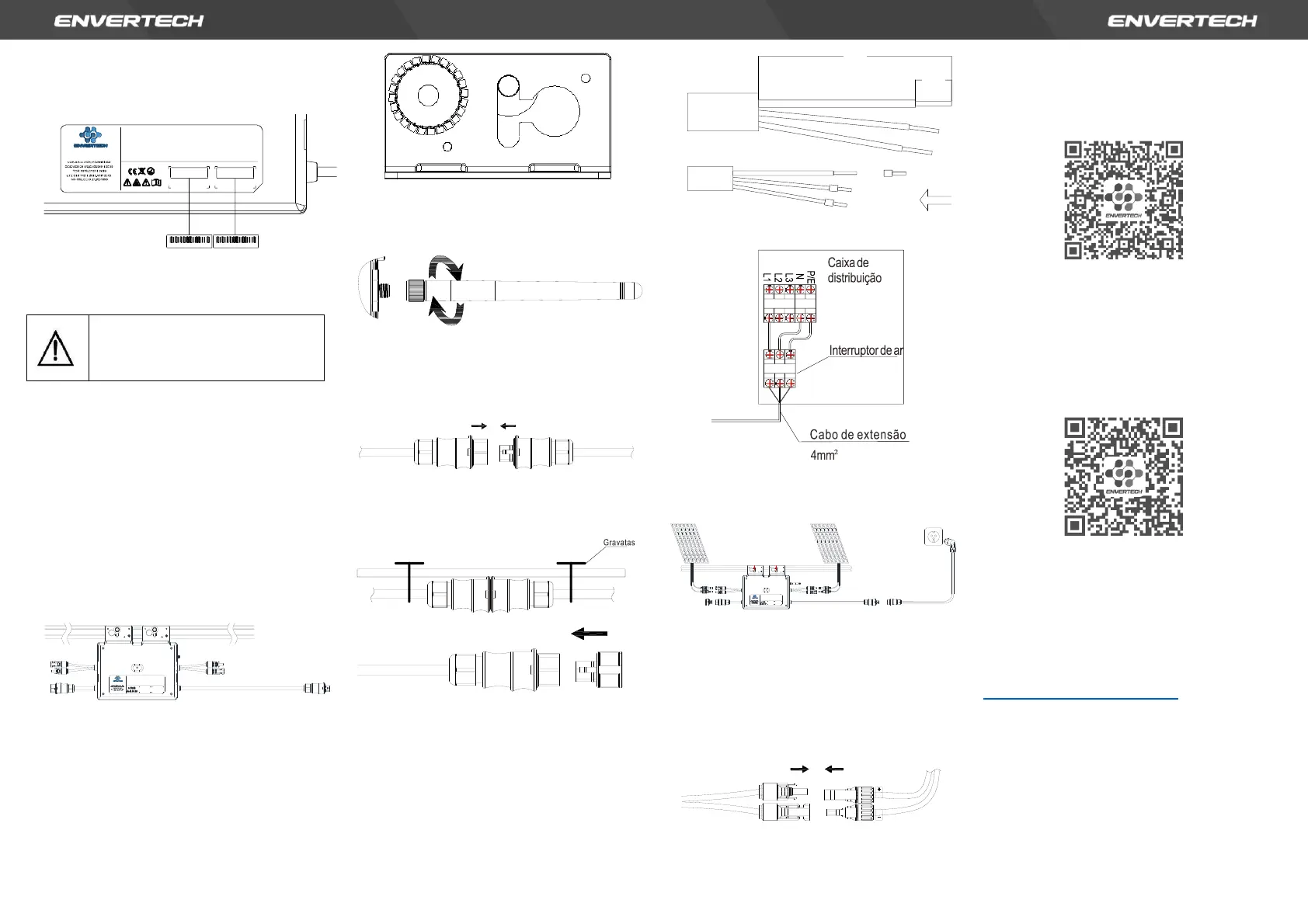

3. Etapas da Instalação
A instalação só pode ser realizada quando o
sistema estiver desconectado da rede elétrica e o
painel solar estiver coberto ou desconectado.
Etapa 1. Verifique que a voltagem da rede
elétrica e a voltagem do painel solar
concordam com a faixa de voltage do
micro inversor
Etapa 2. Instale os micro inversores na estrutura
Marque o centro de cada módulo de painel solar
na estrutura para facilitar a localização dos micro
inversores.
Monte todos os micro inversores sob os módulos
para evitar a exposição à chuva e ao sol, com a
marca virada para baixo.
Nota: Por favor, certifique-se que haja menos
de 7 unidades de EVT800 em cada ramificação
(12AWG).
12
User Identification Number
-40℃ to +65℃
Temperature(℃):
Operating Range (Vdc):
16V~60V
Normal Voltage?(Vac):
220/230V
MPPT Voltage Range (Vdc):
22V~50V
Current (Max. Continuous) (A):
3.63A
Max. DC Input (Vdc):
60V
Frequency?(Hz):
50Hz/60Hz
Max. Input Continuous Current?(A):
14Ax2
Power Factor Range:
+/-0.90
Max. Input Short-Circuit Current (A):
25A Maximum Units Per Branch: 6
Power (Max. Continuous) (W):
800W
Overvoltage Category: OVC III (AC Main), OVC II ( PV)
Ingress Protection (IP):
IP67 Protective Class: Class I
Model: EVT800
www.envertec.com
Envertech(Shanghai)Corporation LTD.
PV Microinverter
Etapa 3. Faça o aterramento do sistema
Os microinversores e módulos devem ser
conectados ao condutor de aterramento de
acordo com as normas nacionais. Fixe os
parafusos no orifício de instalação do
microinversor. Certifique-se de que a rosca do
parafuso de aterramento seja perfurada no
brack-et para obter o melhor efeito de
aterramento.
Etapa 4. Instale uma antena WLAN
Para obter um sinal WiFi melhor, gire a antena
no sentido horário até que ela esteja firmemente
presa ao EVT800.
Etapa 5. Conecte em série os cabos AC dos
micro inversores.
Efetuar a conexão dos conectores AC em ambos
os lados dos micro inversores em uma
configuração de mãos dadas.
Etapa 6. Prenda os cabos AC
Prender os cabos AC e os cabos de aterramento
à estrutura utilizando abraçadeiras plásticas.
Etapa 7. Conecte o sistema à rede elétrica.
Opção a. Conecte ao interruptor de ar.
1) Retire a capa dos dois extremos do cabo de
extensão em uma medida de y=40mm e
remova a capa dos fios internos em
x=14mm. Posicione os terminais metálicos
nas partes abertas e fixá-los com grampos
para apertar a conexão.
Y=40mmR
Y=14mmR
2) Conecte o outro lado do cabo de extensão
ao interruptor de ar.
Opção b. Coloque as partes abertas do cabo de
extensão no plugue e use o plugue para
conectar à tomada.
12
User Identification Number
-40℃ to +65℃
Temperature(℃):
Operating Range (Vdc):
16V~60V
Normal Voltage?(Vac):
220/230V
MPPT Voltage Range (Vdc):
22V~50V
Current (Max. Continuous) (A):
3.63A
Max. DC Input (Vdc):
60V
Frequency?(Hz):
50Hz/60Hz
Max. Input Continuous Current?(A):
14Ax2
Power Factor Range:
+/-0.90
Max. Input Short-Circuit Current (A):
25A Maximum Units Per Branch: 6
Power (Max. Continuous) (W):
800W
Overvoltage Category: OVC III (AC Main), OVC II ( PV)
Ingress Protection (IP):
IP67 Protective Class: Class I
Model: EVT800
www.envertec.com
Envertech(Shanghai)Corporation LTD.
PV Microinverter
Etapa 8. Conecte os módulos fotovoltaicos aos
micro inversores
Monte os módulos fotovoltaicos em cima dos
micro inversores; Conecte cada módulo
fotovoltaico aos cabos de entrada de CC do
micro inversor.
Nota: Coloque o EVT800 o mais próximo
possível do roteador.
Etapa 9. Ligar o sistema fotovoltaico
Certifique-se que todas as ligações estejam
concluídas e, em seguida, ligar o interruptor de
ar.
Para a instalação do sistema de monitoramento
(EnverBridge), por favor, escaneie este código
QR.
Instalação do EnverBridge
4. Política de garantia e informações de
segurança
Por favor, registre seu produto com o código QR
abaixo para aproveitar todos os benefícios da
garantia, ou você receberá apenas uma garantia
de 2 anos.
Registre Seu Produto
5. Configuração de WIFI
Nota: Coloque o EVT800 o mais próximo
possível do roteador.
O EVT800 tem um módulo WIFI integrado que
pode ser conectado diretamente ao roteador.
Endereço do portal da Web:
https://www.envertecportal.com/
Para acessar nosso aplicativo, você pode
escanear o código QR fornecido abaixo ou
procurar por "Enverview" na Google Play Store
ou na Apple Store para fazer o download.
