Envertech EVT800 R User Manual

37
38
39
40
onder andere slimme zonnepanelen,
brandstofcellen, wind- of waterturbines, DC-
generatoren en niet-Envertech accu’s, etc. Deze
apparaten gedragen zich niet als standaard
zonnepanelen, dus de werking en conformiteit is
niet gegarandeerd. Deze apparaten kunnen ook
de Envertech micro-omvormer beschadigen door
de stroomstrekte te overschrijden, waardoor het
systeem mogelijk onveilig wordt.
*WAARSCHUWING: Risico op verbranding van
de huid. Het chassis van de Envertech Micro-
omvormer dient als koellichaam. Onder normale
bedrijfsomstandigheden kan de temperatuur
20°C boven de omgevingstemperatuur liggen,
maar onder extreme omstandigheden kan de
micro-omvormer een temperatuur van 90°C
bereiken. Wees voorzichtig bij het werken met
micro-omvormers om het risico op brandwonden
te beperken.
*Opmerking: Overtreed de volgende regels niet,
anders vervalt de garantie.
1. Zorg ervoor dat de EVT800 goed geaard is
tijdens de installatie.
2. Het is niet toegestaan om meer dan één
fotovoltaïsch paneel op een DC-aansluiting
aan te sluiten.
3. Het is niet toegestaan om accu’s en andere
energieopslagproducten te gebruiken die niet
door Envertech zijn gecertificeerd.
Manuel d’installation rapide Envertech
EVT800
Veuillez lire et suivre les instructions de sécurité
et d'installation ci-dessous. Vous pouvez trouver
et télécharger les instructions ou d'autres
documents techniques sur notre site web :
www.envertec.com .
Site Officiel

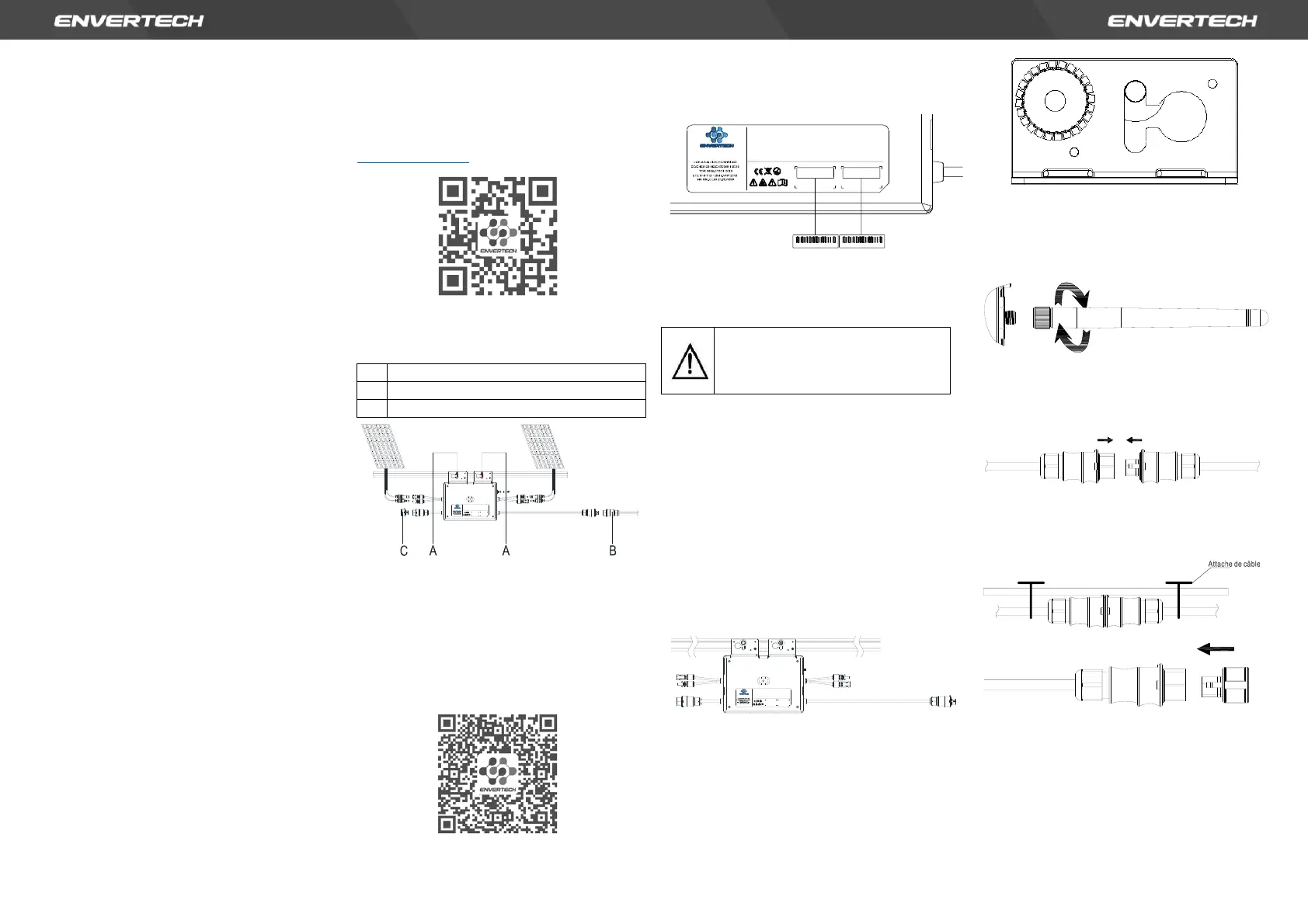

1. Accessoires
A
Vis M8 x 25 (préparées par l’utilisateur)
B
Câble d’extension AC de 5 m
C
Capuchon d’extrémité
12
User Identification Number
-40℃ to +65℃
Temperature(℃):
Operating Range (Vdc):
16V~60V
Normal Voltage?(Vac):
220/230V
MPPT Voltage Range (Vdc):
22V~50V
Current (Max. Continuous) (A):
3.63A
Max. DC Input (Vdc):
60V
Frequency?(Hz):
50Hz/60Hz
Max. Input Continuous Current?(A):
14Ax2
Power Factor Range:
+/-0.90
Max. Input Short-Circuit Current (A):
25A Maximum Units Per Branch: 6
Power (Max. Continuous) (W):
800W
Overvoltage Category: OVC III (AC Main), OVC II ( PV)
Ingress Protection (IP):
IP67 Protective Class: Class I
Model: EVT800
www.envertec.com
Envertech(Shanghai)Corporation LTD.
PV Microinverter
Remarque: Tous les accessoires ci-dessus ne
sont pas inclus dans l’emballage et doivent être
achetés séparément.
2. Créez un plan d’installation
a. Créez un plan d’installation sur papier pour
enregistrer les numéros de série des micro-
onduleurs et leur position dans le réseau.
Téléchargez la feuille avec ce code QR.
Plan de l'installation
b. Décollez l’étiquette amovible du numéro de
série de chaque micro-onduleur et collez-la à
l’emplacement correspondant sur le plan
d’installation.
12
User Identification Num ber
-40℃ to +65℃
Temp erature(℃):
OperatingRange(Vdc):
16V~6 0V
Normal Voltage?(Vac):
220/23 0V
MPPT VoltageRange(Vdc):
22V~5 0V
Current (Max.Continuous) (A):
3.63A
Max. DC Input (Vdc):
60V
Frequency?( Hz):
Max. Input Continuo us Curre nt?(A) :
14Ax2
Power FactorRange:
+/-0.90
Max. Input Short-Circuit Current (A):
25A Maximum UnitsPerBranch: 6
Power (Max . Continuous) (W):
80 0W
Overvoltage Categ ory: OVCIII (ACMain), OVC II (PV)
IngressProtection(IP):
IP67 Protective Class: Class I
M odel: EV T800
www.envertec.com
Envertech(Shanghai)CorporationLTD.
PV M ic roinv ert er
PV M odule
M icroinverter
PV M odule
Extension cable
Cable End C ap
CN 23 05 20 30 59 60 01 CN23 05 20 30 59 60 00
c. Conservez toujours une copie du plan
d’installation.
3. Étapes de l’installation
L’installation ne peut être réalisée que lorsque le
système est déconnecté du réseau et que le
panneau solaire a été recouvert ou déconnecté.
Étape 1. Vérifiez que la tension du réseau et la
tension du panneau photovoltaïque
correspondent aux valeurs nominales
du micro-onduleur.
Étape 2. Montez les micro-onduleurs sur le
support
Marquez le centre approximatif de chaque
module PV sur le support pour faciliter
l’emplacement des micro-onduleurs.
Montez tous les micro-onduleurs sous modules,
à l’abri de la pluie et du soleil, en orientant la
marque vers le bas.
Remarque : veillez à ce qu’il y ait moins de 7
unités EVT800 dans chaque branche (12AWG).
12
User Identification Number
-40℃ to +65℃
Temperature(℃):
Operating Range (Vdc):
16V~60V
Normal Voltage?(Vac):
220/230V
MPPT Voltage Range (Vdc):
22V~50V
Current (Max. Continuous) (A):
3.63A
Max. DC Input (Vdc):
60V
Frequency?(Hz):
50Hz/60Hz
Max. Input Continuous Current?(A):
14Ax2
Power Factor Range:
+/-0.90
Max. Input Short-Circuit Current (A):
25A Maximum Units Per Branch: 6
Power (Max. Continuous) (W):
800W
Overvoltage Category: OVC III (AC Main), OVC II ( PV)
Ingress Protection (IP):
IP67 Protective Class: Class I
Model: EVT800
www.envertec.com
Envertech(Shanghai)Corporation LTD.
PV Microinverter
Étape 3. Mise à la terre du système
Les micro-onduleurs et les modules doivent être
raccordés au conducteur de terre conformément
aux normes nationales. Fixez les vis dans le trou
d'installation du micro-onduleur. Veillez à ce que
le filetage de la vis de mise à la terre soit inséré
dans le support afin d'obtenir le meilleur effet de
mise à la terre.
Étape 4. Installer une antenne WLAN
Pour un meilleur signal WiFi, tournez l'antenne
dans le sens des aiguilles d'une montre jusqu'à
ce qu'elle soit fermement fixée à l'EVT800.
Étape 5. Connectez les câbles AC du micro-
onduleur en série
Branchez les connecteurs CA des deux côtés des
micro-onduleurs, en les faisant coïncider.
Étape 6. Fixer les câbles CA
Fixez les câbles CA et les câbles de mise à la terre
au support à l’aide de colliers de serrage.
Étape 7. Connexion au réseau
Option a. Raccordement au disjoncteur
électrique
1) Enlevez la membrane des deux extrémités
du câble d’extension de y=40 mm et
enlevez la membrane des fils internes de
x=14 mm. Placez les bornes métalliques sur
les parties ouvertes et serrez-les afin de
resserrer la connexion ;
