32
RU
Монтаж с управлением с левой
стороны
Для этого нужно поменять переднюю и
заднюю
стенку. Положите прибор на сторону,
противоположную стороне управления.
Отвинтите оба самонарезающих винта на
нижней стороне цоколя. Теперь вытяните
переднюю стенку (как ранее заднюю стенку)
из боковых элементов кожуха (рис. 6) и
вставьте вновь в корпус с противоположной
стороны (рис. 7).
Снова привинтите цоколь, повернув его на
180°. При этом боковые накладки фиксируют
переднюю стенку.

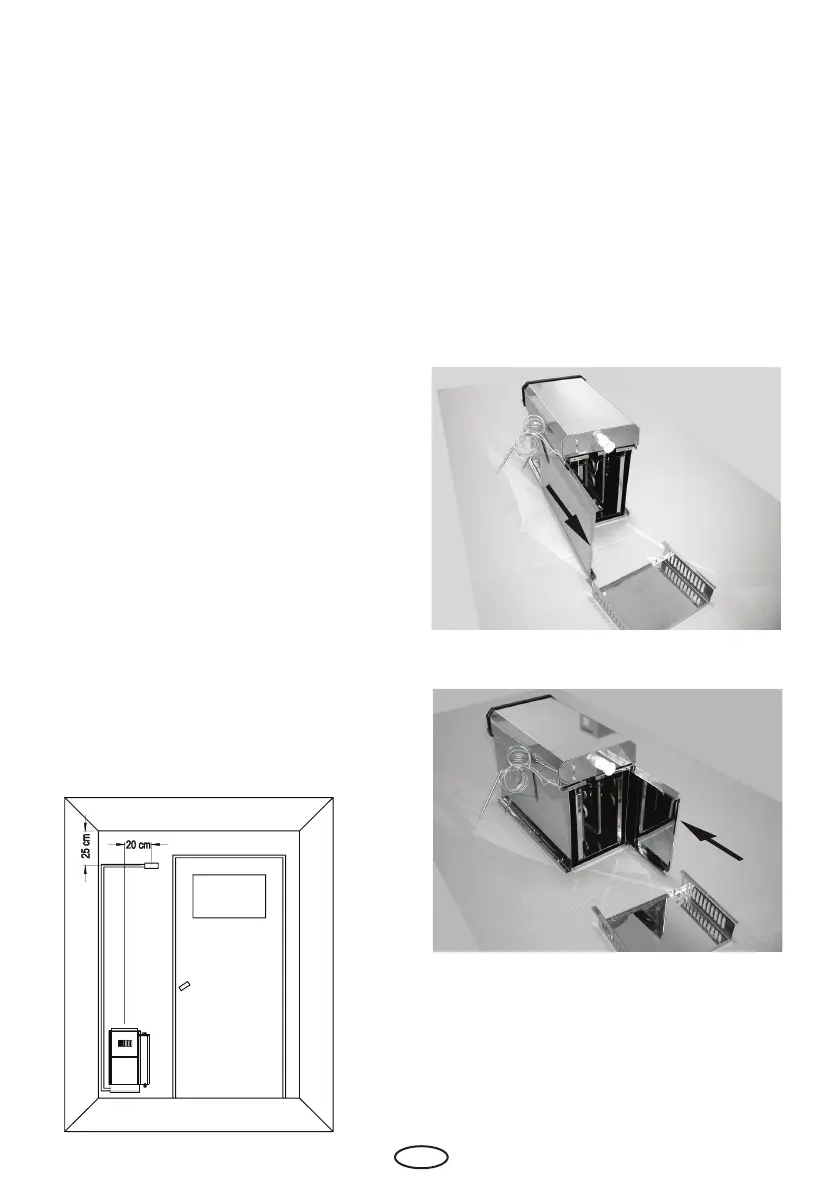

Рис. 5
Монтаж температурного датчика
Встроенный пульт управления
оснащен термостатическим датчиком и
предохранителем перегрева. Капиллярный
датчик закреплен при поставки печи в нижней
части печи. Аккуратно извлеките датчик
из печи и зафиксируйте его в углублениях
прилагающегося крепления для датчика.
Капиллярная трубка и провод не должны
быть погнуты или повреждены. Радиус сгиба
при монтаже и после монтажа не должен
превышать 4-5 см.
Крепление для датчика закрепляется
согласно рис. 5 с помощью прилагаемых
шурупов по центру над прилегающем к двери
приточным вентиляционным отверстием
на расстоянии 25 см ниже потолка на
стене кабины. Выше описанное положение
должно быть обязательно соблюдено, иначе
желаемые температурные показатели не
смогут быть достигнуты.
Излишний капиллярный провод следует
разместить позади печи в виде бухты и ни
в коем случае не должен быть помещен
в коробку подключения. Проложенный
капиллярный провод должен (если он уже
не оснащен изолирующим покрытием) быть
оснащены защитой от прикосновения. В связи
с этим рекомендуется прокладывать провода
в желобках (углублениях) в стенах кабины
или в углу кабины, закрывая их деревянной
рейкой.
Внимание! Капиллярные трубки не должны
быть повреждены!
Рис. 6
Рис. 7
