5
a. draai de schroefdop (3) los van de vaste riemschijf, verwijder de riem, draai de
schroef van de afsluitring los, verwijder de afsluitring (6) en verwijder
vervolgens de riemschijf (5) en het tandwiel op het einde van de spindel (W).
b. Draai de zeshoekige schroef (10) los en breng de drager van de over-
schakeling (11) naar voren, draai de verzonken schroef (8) los en verwijder de
afsluitring (9) en de dubbele tandwielen (Z
1
Z
2
).
c. verwijder de koppeling, verwijder de afsluitring van de veer met de
veerbuigtang en verwijder het tandwiel (L).
Na het verwijderen van de tandwielen de omgekeerde procedure volgen. U kunt
de tandwielen, die u volgens de overschakelingstabel heeft geselecteerd
(aangegeven op het instructieplaatje), op de schroefspil (L) plaatsen, te weten de
middenas (Z
1
Z
2
) en de hoofdas (W). Zorg ervoor dat de tandwielen goed worden
geplaatst en houd een afstand van 1 mm van de koppeling. Het aan- en
uitschakelen van de automatische voeding geschiedt met de hendel (15).
4. Instellen van de sledezitting en de losse kop
De sledezitting en de losse kop worden gecoördineerd door een slede bij een

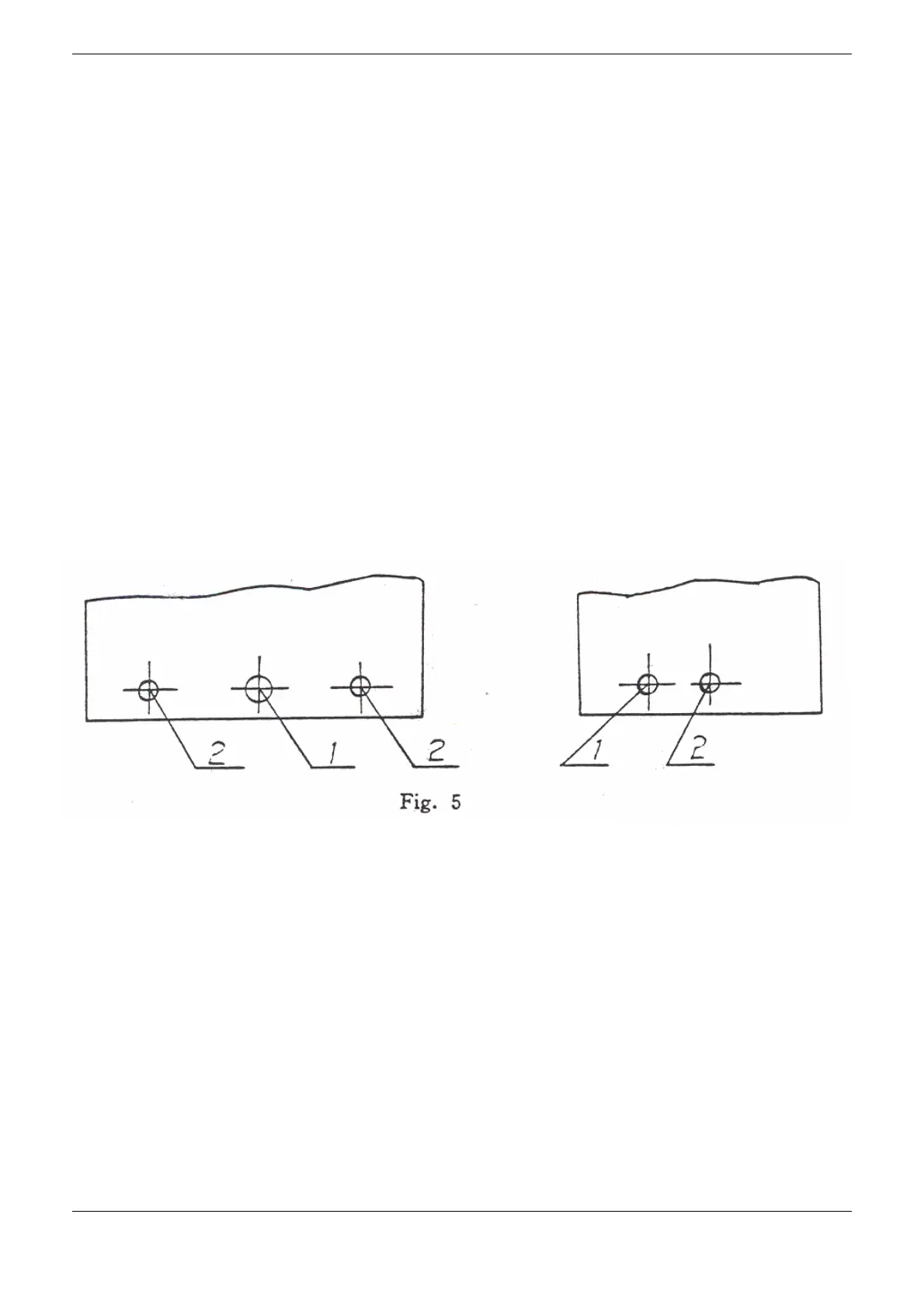

open excentrisch gat. Dit gat kan worden ingesteld met een schroef (zie fig. 5).
schuifzitting losse kop
In fig. 5 ziet u een losse schroef (1) en een spanschroef (2). Indien het gat te smal
is, kan men door spanschroef (2) los te draaien, schroef (1) passend maken. Dit is
in de fabriek al gebeurd, de gebruiker hoeft dit alleen aan te passen als de
draaibank een tijdje is gebruikt of wanneer het sledegat erg groot is door slijtage.
De spanschroef (2) van de losse kop wordt ook gebruikt als remschroef. Wanneer
de losse kop moet worden verplaatst, draait u schroef (2) los, duwt u de losse kop
in de gewenste positie en draai u schroef (2) weer vast.
5. Werking van de andere delen
Met handwielen op de losse kop, de sledezitting, het support en aan de
rechterkant van het bed kunt u de beweging van de bewegende delen sturen.
Door het handwiel snel of langzaam te draaien, kunt u de bewegingssnelheid dus
zelf regelen.
