DIMENSION DRAWING
0449 165 160
- 28 -
© ESAB AB 2020

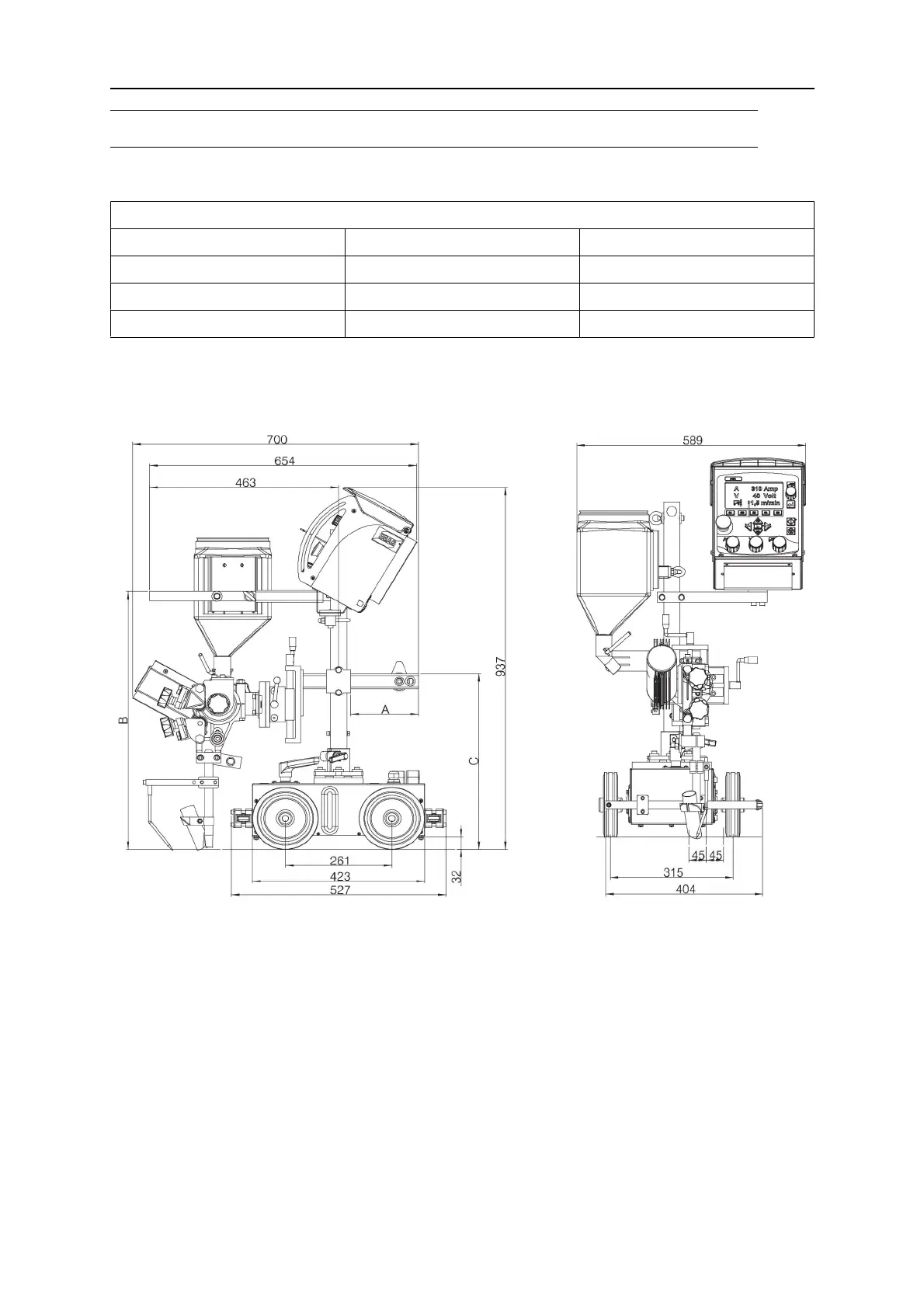

DIMENSION DRAWING
A2TFJ1 / A2TFJ1Twin
Recommended adjusting
Measure Butt joint Fillet joint
A 165mm 165mm
B 668mm 668mm
C 455mm 455mm
