13.
Figura 6
INSTRUCCIONES PARA ENSAMBLAR ( 3)Día
Figura 7
Detalle 2
8
14.
15.
16.
3
12
2
25
18
18
4
10
30
30
3
1
19
20
21
14
13
15
16
20
3

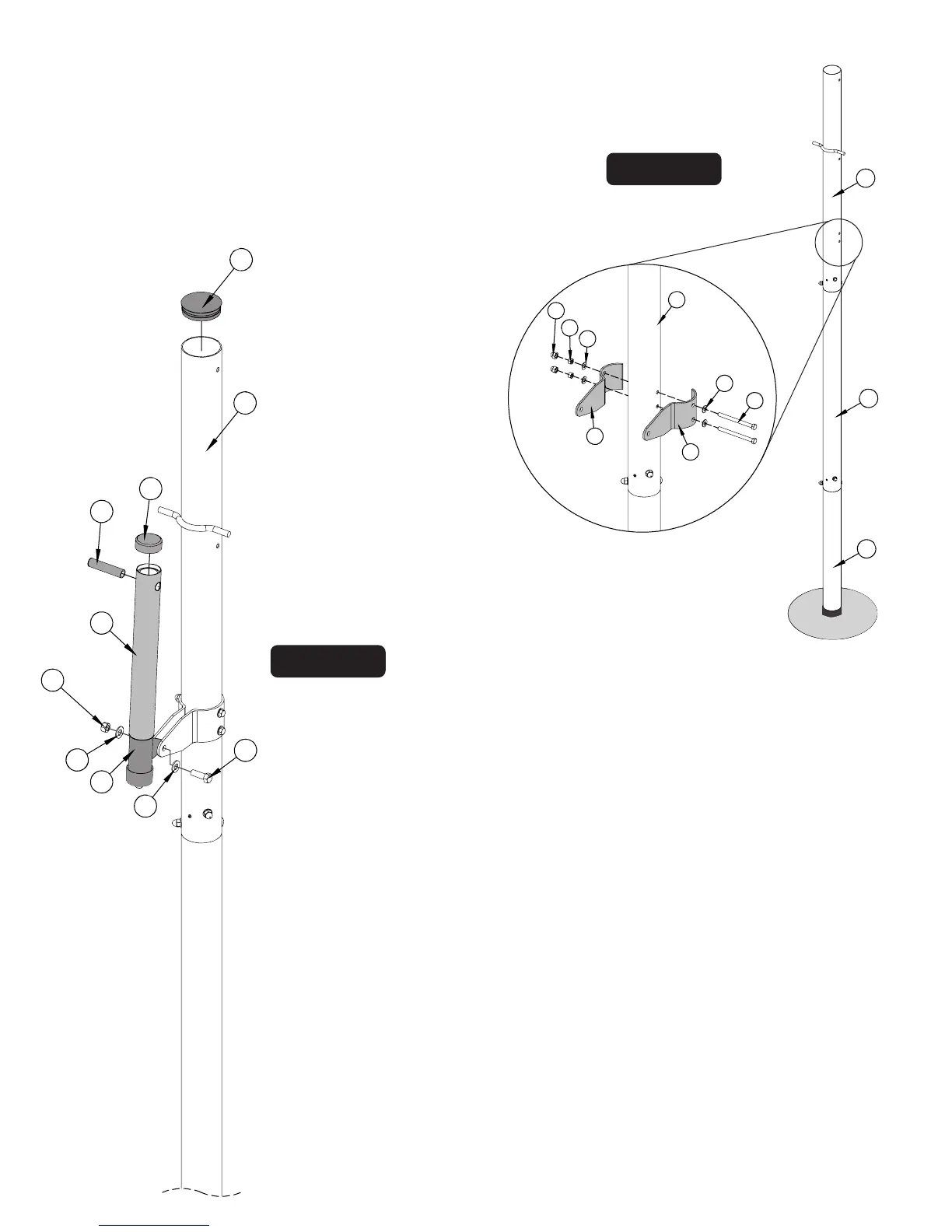

Instale las abrazaderas (#30) a los hoyos que se encuentran en la parte
de abajo del poste superior (#3) utilizando dos tornillos hexagonales
(#25) cuatro rondanas (#18) dos tuercas de seguridad (#4) y dos cubre
tuercas de plástico (#10). Vea la Figura 6 & Detalle 2.
Deslice la funda de plástico (#15) sobre el actuador (#16) y coloque
la tapadera (#13) encima. Deslice el tubo de pivote (#14) a través
del orificio que se encuentra en la parte de arriba del Actuador y La
Funda de Plástico hasta que la misma distancia sobresalga de los
dos lados del actuador. Vea la Figura 7.
Inserte el tapón (#1) adentro del poste (#3).
Nota: El tapón puede estar pre-instalado por la fábrica.
Deslice la lengüeta del actuador (#16) entre las abrazaderas (#30) y
asegúrelos utilizando un tornillo (#19), dos rondanas (#20) y una
tuerca de seguridad (#21). Vea la Figura 7. Apriete los tornillos
hasta que estén bien ajustados.
IMPORTANTE! ESTÉ SEGURO DE QUE HAYA DEJADO CURAR
EL CONCRETO POR LO MENOS 2 DÍAS.
Nota: Si es necesario, utilice un mazo de goma
para insertar el tubo de Pivote (#14).
