ESCALADE Silverback - Page 26

Figura 9
Figura 8
Detalle 3
9
11
22
18
18
4
5
3
22
4
18
5
5
18
11
19.
16
8
17.

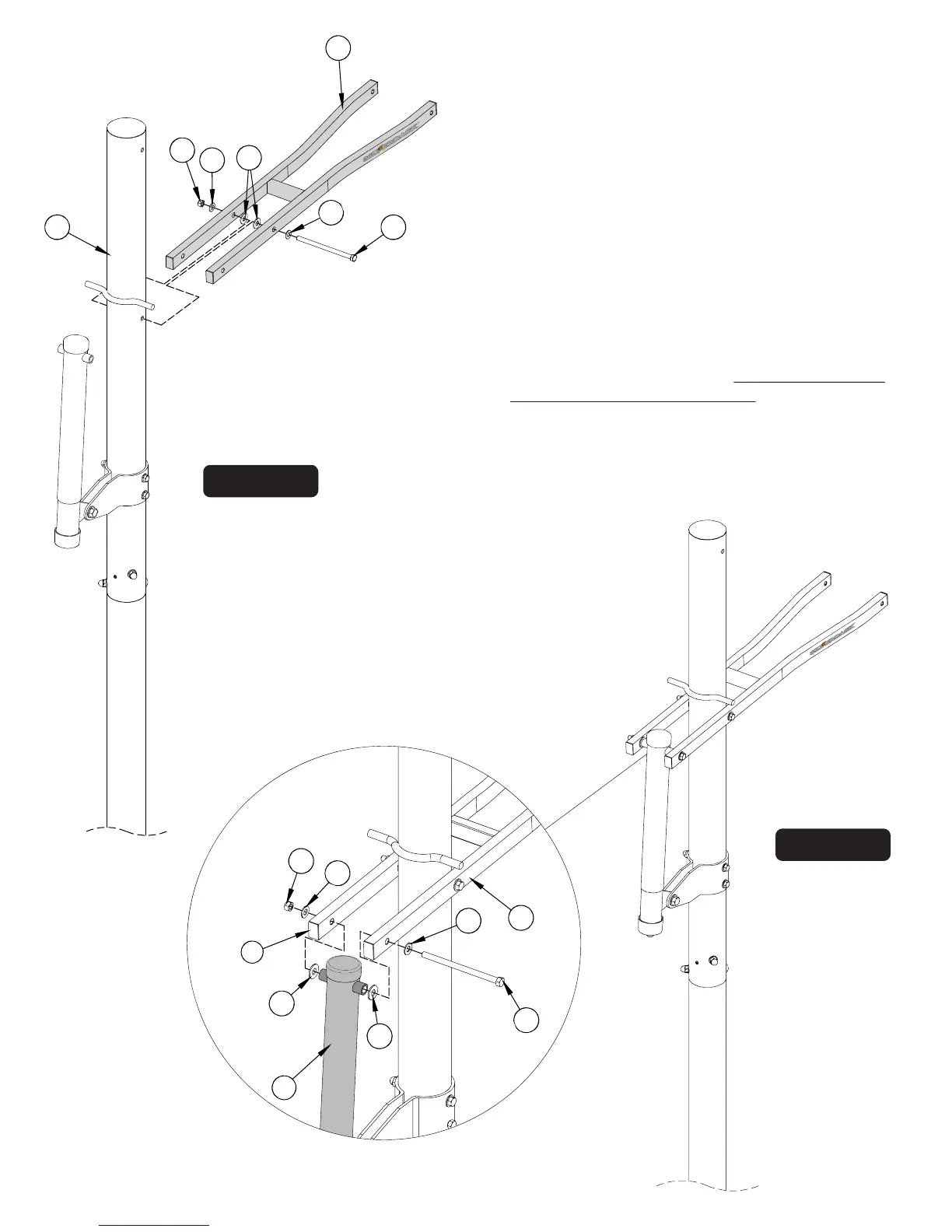

Instale los brazos inferiores (#11) al poste superior (#3),
como se muestra en la Figura 8, utilizando un tornillo
hexagonal (#22), dos rondanas (#18), dos rondanas de
plástico (#5) y una tuerca de seguridad (#4)
18.
Asegure el actuador (#16) a los brazos inferiores (#11)
utilizando un tornillo (#22), dos rondanas (#18), dos
rondanas de Plástico (#5) y una tuerca de seguridad (#4).
Vea la Figura 9 y el Detalle 3. Apriete los dos tornillos
(#22) para asegurar el brazo inferior (#11).
Si los Tapones (#8) no están instalados, insertelos dentro de
los brazos (#11). Puede ser necesario usar un mazo de
goma para meter los tapones.
Nota: Apriete los tornillos hasta ajustarlos, no los sobre
apriete. Los brazos del tablero deben girar libremente.
Nota: Esté seguro de que las letras de la calcomanía estén
HACIA ARRIBA. NO apriete el tornillo (#22) en este momento.
¡IMPORTANTE! Las rondanas de plástico (# 5) separan
adecuadamente las partes pintadas en todos los puntos de
giro. La falta del uso de estas rondanas resultará que las
partes se oxiden.
NOTA: Todos los brazos están hechos de tubo rectangular.
Apretando los tornillos muy apretados dañarán los tubos y
el ajuste del sistema será dificultoso.
