ESCALADE Silverback - Page 28

11
24.
25.

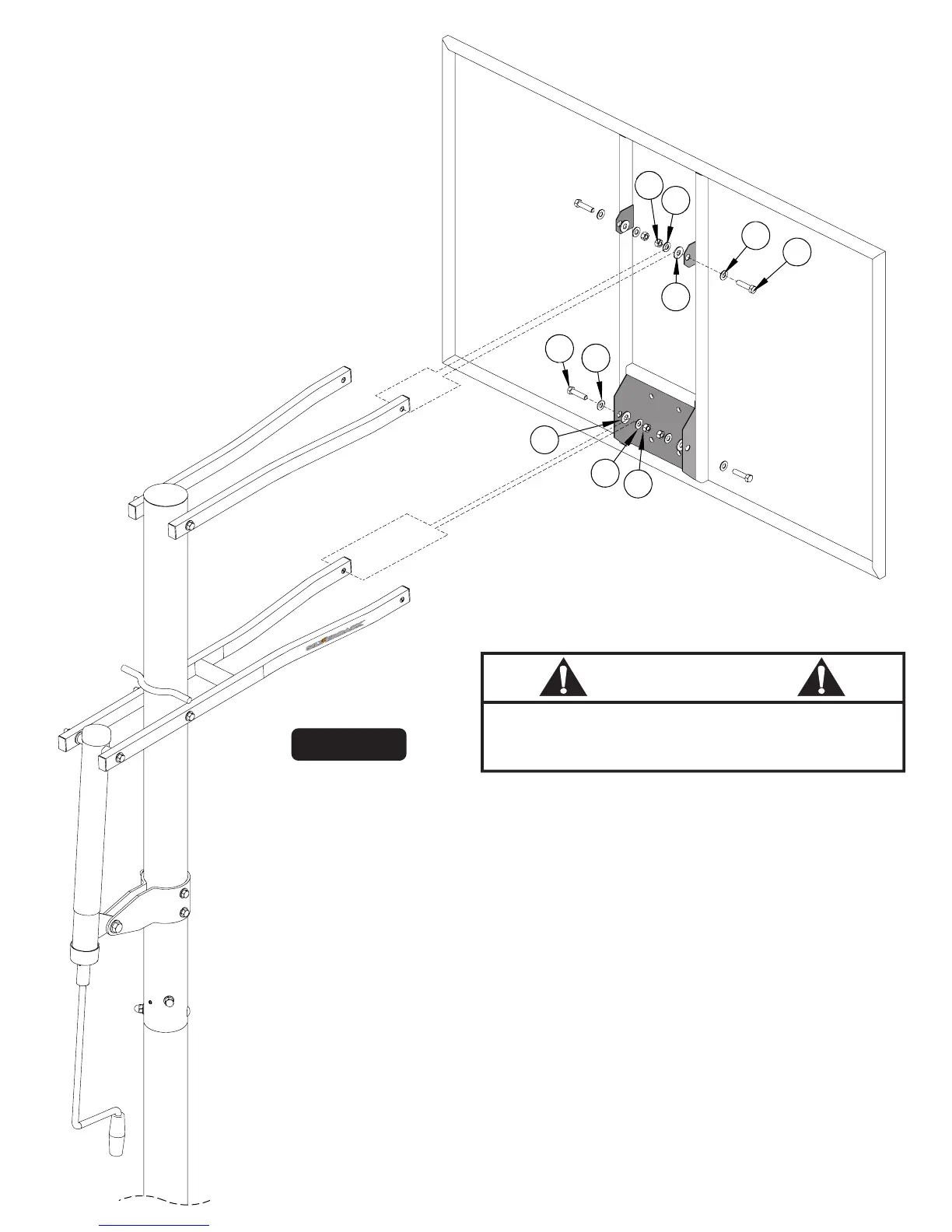

Figura 12
24
18
5
18
4
24
18
5
18
4
Con la ayuda de dos o mas personas levante el tablero y
mientras la tercer persona coloca los brazos (inferiores) al
Soporte de montaje en el tablero. Utilice dos tornillos (#24),
dos rondanas de plástico (#5), cuatro rondanas (#18) y dos
tuercas de seguridad (#4). Vea la Figura 12.
Coloque los brazos superiores a los soportes de la parte de
arriba del tablero. Utilice dos tornillos (#24), dos rondanas de
plástico (#5), cuatro rondanas (#18) y dos tuercas de
seguridad (#4). Vea la Figura 12.
PRECAUCION
SE REQUIERE POR LO MENOS DE TRES ADULTOS
CAPACITADOS PARA LA COLOCACIÓN DEL
TABLERO A LOS BRAZOS (DEL TABLERO).
NOTA: NO sobre apriete los tornillos. Ya que éste es un punto
de Pivote. Únicamente apriete lo suficientemente hasta que
quede ajustado.
NOTA: NO apriete en exceso los tornillos. Ya que éste es un
punto de Pivote. Únicamente apriete lo suficientemente hasta
que quede ajustado.
