ESCALADE Silverback - Page 29

26.
27.
12
28.
29.
30.
Detalle A
Tornillo #42
31.
Figura 13

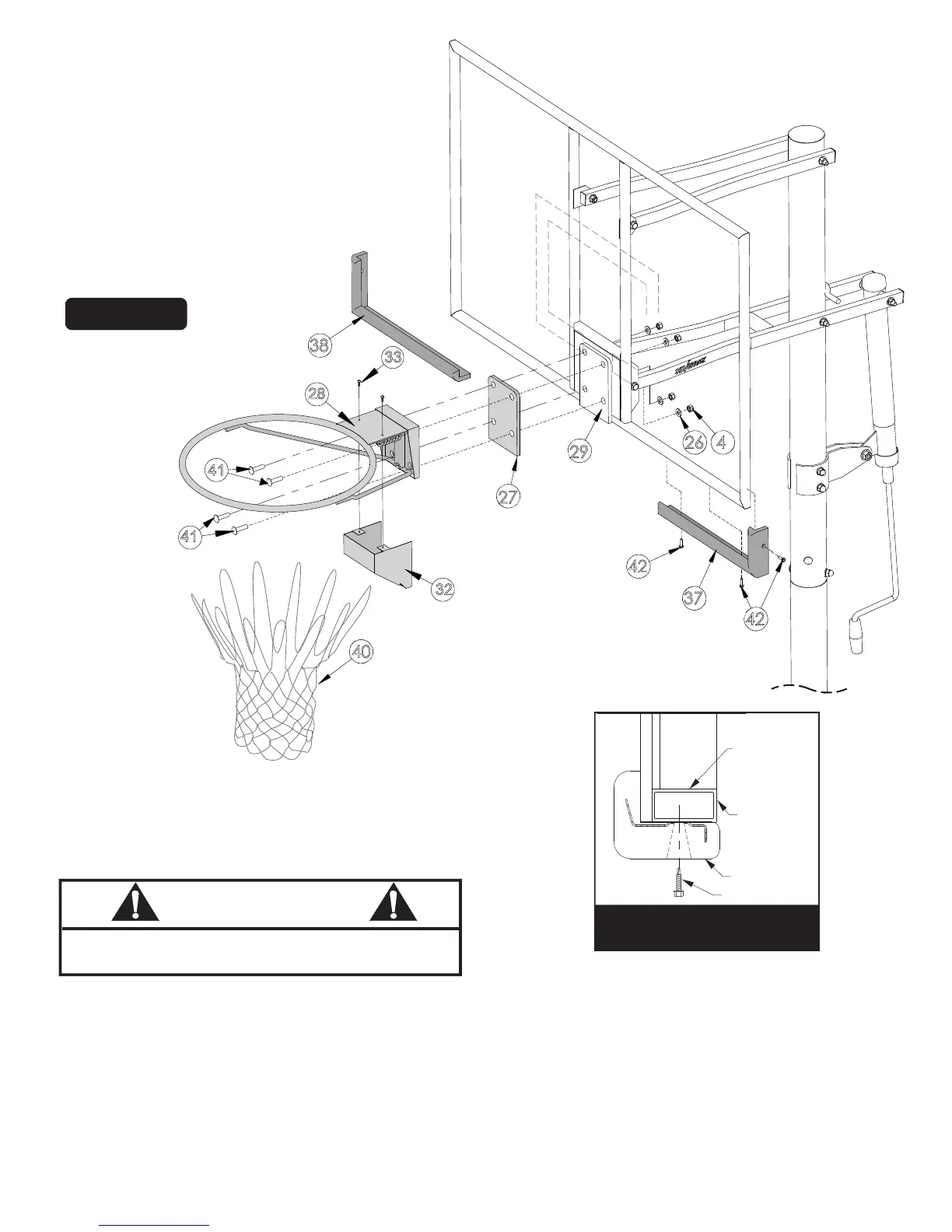

Instale el aro (#28) y la almohadilla (#27) al tablero,
como se muestra en la Figura 13, use cuatro tornillos
(#41), cuatro rondanas (#26), y cuatro tuercas (#4).
Atornille las tuercas con los dedos nada más, deje sin
apretar completamente para que pueda nivelar el aro.
Coloque un nivel sobre el aro y ajustelo hasta que
esté nivelado. Termine de apretar las cuatro tuercas
en este momento.
Instale La Tapa del aro (#32) con dos tornillos
(#33). Vea la Figura 13.
Revise todos los tornillos y tuercas para que esté seguro
que todo esté apretado correctamente. NO sobre
apriete los puntos de pivote, ajustelos lo suficiente.
Utilice las almohadillas para el tablero (#37) y (#38)
como una plantilla y marque la localización de los
orificios en el marco del tablero. Vea la Figura 13 y el
Detalle A.
Perfore agujeros piloto de 9/64” dentro el marco de
Acero del tablero. Vea el Detalle A. No perfore
ambos lados del tubo.
Nota: Es requerido usar lentes de seguridad para el Paso 31.
Nota: Un Taladro inalámbrico es recomendado para
instalar los tornillos. No sobre apriete los tornillos.
32.
Coloque y asegure las almohadillas (#37) y (#38), como
se muestra, utilizando tornillos (#42). Nota: Apriete los
tornillos bien pero no los sobre apriete.
NUNCA USE EL ARO SI NO TIENE LA TAPA
INSTALADA.
PRECAUCION
37
38
42
42
426
40
(Pre-Instalado)
29
27
41
41
28
32
33
No perfore la parte
superior de tubo.
Tubo de acero
Almohadillas del
Tablero #37 Y #38
