Abri à traîneau basculant Eskape™ 2000
Voir les pièces détachées en ligne à www.GetEskimo.com ou composer le 800-345-6007
FRANÇAISFRANÇAIS
NOMENCLATURE DES PIÈCES
REP. RÉF. DESCRIPTION QTÉ
1 26544 BARRE D’ÉCARTEMENT 89CM 35PO 1
2 27727 ENSEMBLE TUBE DE RALLONGE ET COIN 2
3 27729 BARRE D’ÉCARTEMENT RÉGLABLE AVANT 2
4 27730 BARRE D’ÉCARTEMENT RÉGLABLE ARRIÈRE 1
5 27821 CAPUCHON TUBE CARRÉ DE 20,5MM 6
6 36618 ARTICULATION DEUX FACES LÉGÈRE 3TROUS 2
7 36858 CAPUCHON TUBE CARRÉ DE 20,5MM X 27MM 2
8 42831 TUBE CARRÉ 29,5MM MILIEU 87,6CM 34,5PO 4
9 42832
BARRE INFÉRIEURE TRAÎNEAU AVANT 140,7 X 16,9CM
55,4X 6,64PO
1
10 42833
BARRE INFÉRIEURE TRAÎNEAU ARRIÈRE 140,7 X 16,9CM
55,4X 6,64PO
1
11 42834 TUBE D’ANGLE PORTE ESKAPE 110,5CM 43,5PO 2
12 42835 TUBE LATÉRAL ESKAPE AVANT 137,2CM 54PO 1
13 42836 TUBE LATÉRAL ESKAPE ARRIÈRE 137,2CM 54PO 1
14 43504
LONG CÔTÉ PERCÉ TRAÎNEAU 132,1 X 91,4 X 22,9CM
52X36 X 9PO
1
15 42982 ASSISSE DE LA BANQUETTE 96,5CM 38PO 1
16 43337 DOSSIER DE LA BANQUETTE 96,5CM 38PO 1
17 43422
TUBE DE TRAVERSE SOUDÉ AVANT FEM. 132,1CM 52PO
BANQUETTE TRAINEAU
1
18 43423
TUBE DE TRAVERSE SOUDÉ AVANT MÂLE 132,1CM 52PO
BANQUETTE TRAINEAU
1
19 43424
TUBE DE TRAVERSE SOUDÉ ARRIÈRE FEM. 132,1CM 52PO
BANQUETTE TRAINEAU
1
20 43425
TUBE DE TRAVERSE SOUDÉ ARRIÈRE MÂLE 132,1CM 52PO
BANQUETTE TRAINEAU
1
21 33581 NÉCESSAIRE CONNECTEUR RAPIDE DE RECHANGE 
22 36642 QRS ARTICULATION ESKAPE 2
ARTICLES CI-DESSOUS NON REPRÉSENTÉS
 69180 VIS À TÊTE BOMBÉE 1/420 X 13/4 2
 67430 VIS À TÊTE BOMBÉE 1/420 X 21/2 6
 48270B
VIS 1/420 X 21/2 VIS D’ASSEMBLAGE À TÊTE
HEXAGONALE GR5 ZINC NOIR
2
 48250B
VIS 1/420 X 13/4 VIS D’ASSEMBLAGE À TÊTE
HEXAGONALE GR5 ZINC NOIR PT
4
 48240B
VIS 1/420 X 11/2 VIS D’ASSEMBLAGE À TÊTE
HEXAGONALE GR5 ZN
2
 69345 VIS 1/420 X 1 TÊTE HEXAGONALE GR5 ZN 8
 36953 VIS À TÊTE BOMBÉE N°6 X 1/2 ZINC NOIR 16
 48320 VIS AUTOPERCEUSE À TÊTE CYLINDRIQUE N°8 X 1/2 16
 67538B ÉCROU 1/420 NYLK GR2 ZN 10
 48752B ÉCROU 1/420 HFNYLK ZINC NOIR 16
 48261B RONDELLE 1/4 X 5/8 X 0,07PO GR8 ZN 24
 WN516 RONDELLE PLASTIQUE 8,1 X 19 X 1,6MM 8
 37546 FENÊTRE HEXAGONALE 4
 37547 FENÊTRE TRIANGULAIRE 2
 69654 GARNITURE DE BORDURE 6MM X 2,37M 1/4 PO X 93,5PO 1
 42826 TOILE COUSUE COMPLÈTE ESKAPE 2000 1
 27921 CORDE 6MM X 3M 1/4PO X 10PI TORSADÉE NOIRE 1

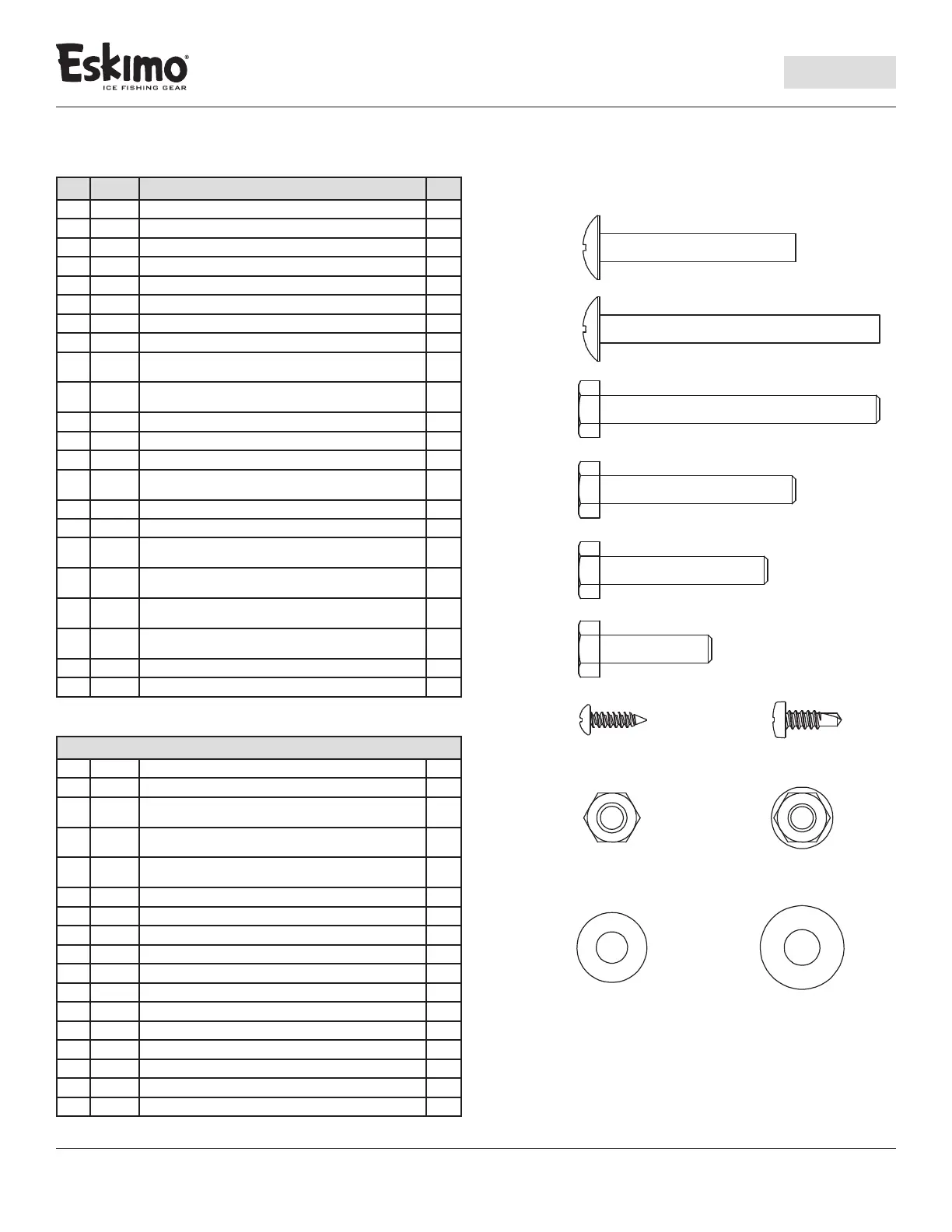

SCHÉMA D’IDENTIFICATION DE LA VISSERIE
Toutes les tailles de vis ne sont pas comprises avec tous les abris. Vis représentées à des fins de référence
de taille seulement. Le sachet de pièces peut contenir de la visserie supplémentaire.
69180
VIS 1/4-20 X 1-3/4PO VIS À TÊTE BOMBÉE
67430
VIS 1/4-20 X 2-1/2PO VIS À TÊTE BOMBÉE GR5
ZINC NOIR
48270B
VIS 1/4-20 X 2-1/2PO VIS D’ASSEMBLAGE À TÊTE
HEXAGONALE GR5 ZINC NOIR
ÉCROU 1/4-20 HNYLK
GR5 ZINC NOIR
67538B
RONDELLE 1/4 X 5/8 X 0,07PO
GR8 ZINC NOIR
48261B
ÉCROU 1/4-20 HFNYLK
GR5 ZINC NOIR
48752B
RONDELLE 8,1 X 19 X 1,6MM
PLASTIQUE
WN516
VIS 1/4-20 X 1-3/4PO VIS D’ASSEMBLAGE À TÊTE
HEXAGONALE GR5 ZINC NOIR P-T
48250B
VIS 1/4-20 X 1-1/2PO VIS D’ASSEMBLAGE À
TÊTE HEXAGONALE GR5 ZINC NOIR P-T
48240B
VIS 1/4-20 X 1PO TÊTE HEXAGONALE GR5 ZINC
69345
VIS N°6 X 1/2PO
TÊTE BOMBÉE ZINC NOIR
36953
VIS N°8 X 1/2PO
AUTOPERCEUSE TÊTE
CYLINDRIQUE
48320
