Branchements
V
Précautions lors des branchements
o Après avoir terminé tous les autres branchements, insérez la fiche du cordon d’alimentation dans une prise secteur.
o Lisez les modes d’emploi de tous les appareils qui seront connectés et suivez leurs instructions.
o Ne regroupez pas les câbles de connexion avec des cordons d’alimentation. Cela pourrait entraîner des bruits.
A
DC
B
FA
E
Assignation des broches de la XLR
1. Masse commune
2. Point chaud (+)
3. Point froid (−)
Cordon d’alimentation
secteur fourni

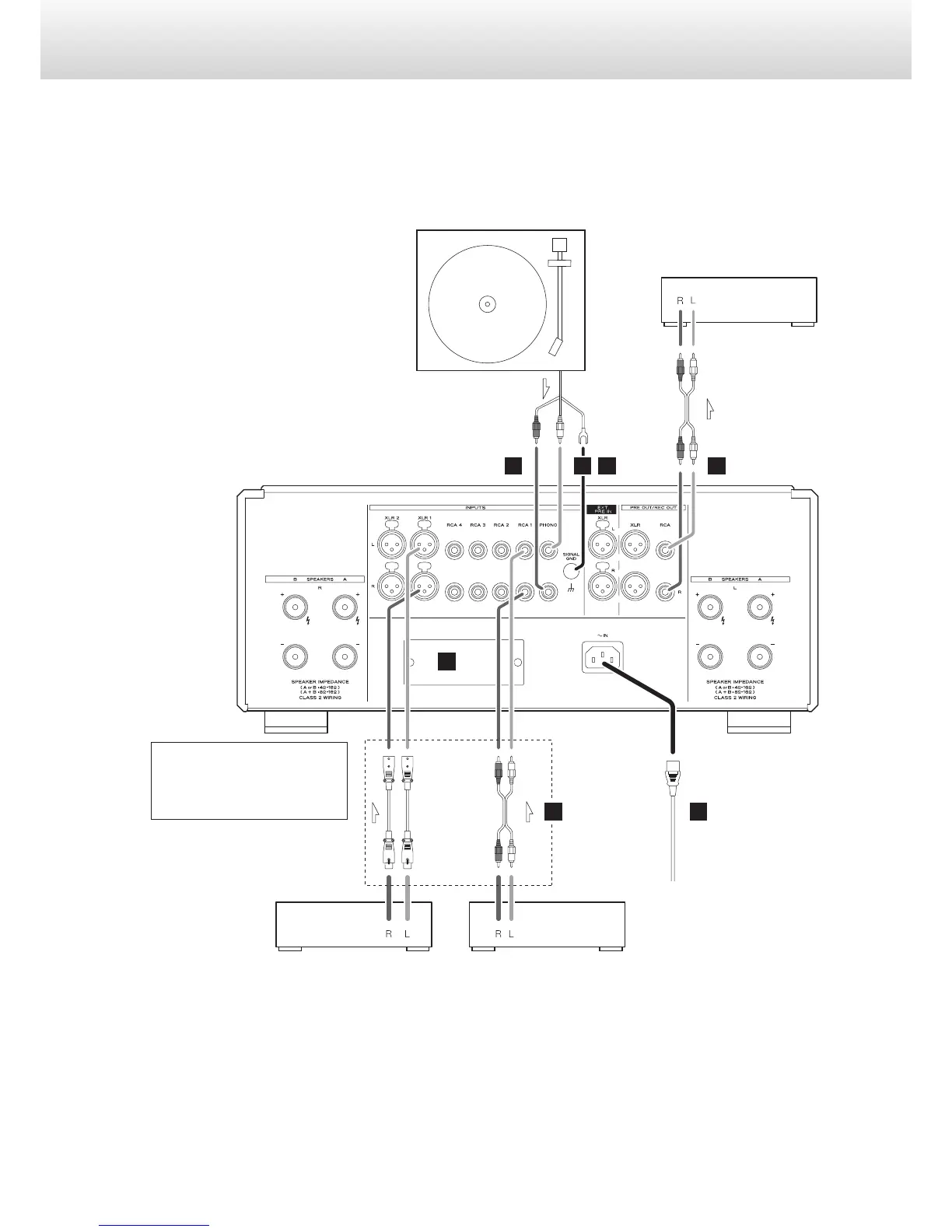

Platine
tourne-disque
Câbles audio RCA
Câbles audio XLR
Sorties audio
(AUDIO OUT, etc.)
Sorties audio
(AUDIO OUT, etc.)
Lecteur de Super Audio
CD, tuner, etc.
Lecteur de Super Audio
CD, etc.
Entrée audio
(AUDIO IN, etc.)
Enregistreur de CD, etc.
Changez le réglage d’inversion de phase
si vous branchez un appareil ayant le
point chaud (+) sur la broche 3 (page
48).
