Espa DELTA - Wiring Diagrams; Illustrations; Schémas de Câblage; Esquemas Eléctricos

43

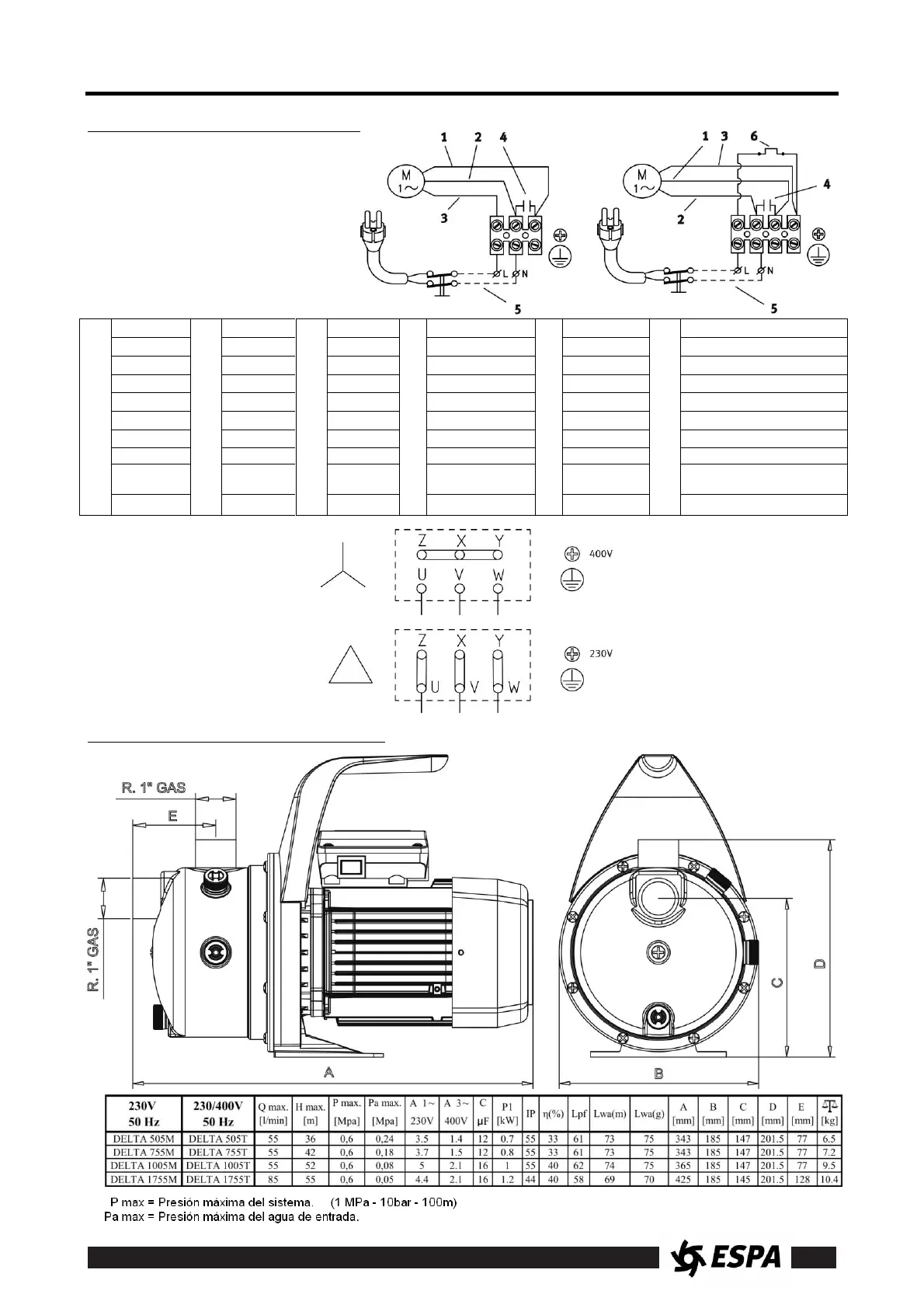

Fig.1 / Abb.1 / Afb.1 / Pиc.1 /图 1 / 1
ALIMENTACIÓN MONOFÁSICA
SINGLE PHASE SUPPLY
ALIMENTATION MONOPHASÉE
EINPHASENSTROM
ALIMENTAZIONE MONOFASICA
ALIMENTAÇÂO MONOFASICA
EENFASIGE VOEDING
oднофазн подключeние
單相交貨
   
1.
ROJO
2.
BLANCO
3.
NEGRO
4.
CONDENSATOR
5.
LÍNEA
6.
PROTECTOR TÉRMICO
RED
WHITE
BLACK
CAPACITOR
LINE
MOTOR RELAY
ROUGE
BLANC
NOIR
CONDENSATEUR
TENSION
PROTECTEUR MOTEUR
ROT
WEISS
SCHWARZ
KONDENSATOR
SPENNUNG
MOTORSCHUTZ
ROSSO
BIANCO
NERO
CONDENSATORE
LINEA
PROTETTORE DEL MOTORE
VERMELHO
BRANCO
PRETO
CONDENSADOR
LINHA
MOTO PROTECTOR
ROOD
WIT
ZWART
CONDENSATOR
LIJN
THERMISCHE ZEKERING
красный
белый
черный
конденсатор
напряжение
тепловая защита
红色
白色
黑色
电容
電壓
保護器






ALIMENTACION TRIFÁSICA
THREE PHASE SUPPLY
ALIMENTATION TRIPHASÉE
DREIPHASENSTROM
ALIMENTAZIONE TRIFASICA
ALIMENTAÇÂO TRIFASICA
DRIEFASIGE VOEDING
трехфазн подключeние
三相交貨

Fig. 2 / Abb. 2 / Afb. 2 / Рис. 2 / 图2 / 
Lpf: Nivel presión acústica medido / Measured sound pressure level
LWA (m): Nivel potencia acústica medida / Measured sound power level
LWA (g): Nivel potencia acústica garantizada / Guaranteed sound power level
