Lautsprecher rechts 2 - 8 Ohm
Lautsprecher links 2 - 8 Ohm
Cinchleitung von Steuergerät
mit Cincheingang (INPUT)
verbinden.
Verstärker für Front-Lautsprecher
(z.B. SX-260)
Cinchleitung von Verstärker für
Front-Lautsprecher (OUTPUT)
mit Cincheingang (INPUT)
verbinden.
Subwoofer 4 - 8 Ohm
Bassverstärker (z.B. SX-2100/SX-2150)
Kabel der Bass-Fernbe-
dienung mit REMOTE
CONTROL - Eingang
verbinden (nur SX-
2100/SX-2150).

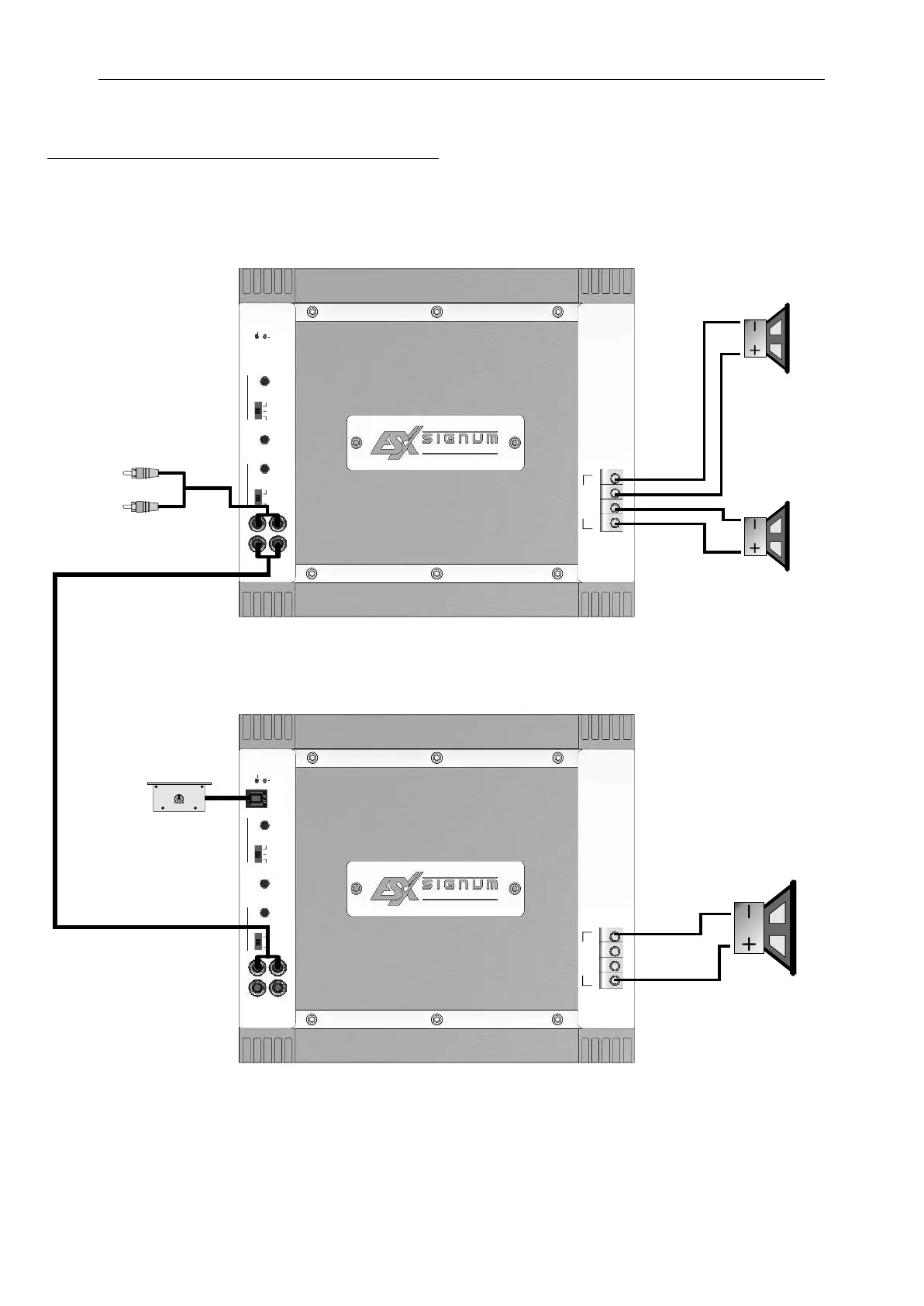

2-Kanal Stereo mit 1-Kanal Mono/Subwoofer
2-Kanal Verstärker - Lautsprecher und Cinchanschluss
SX-260/SX-2100/SX-2150
