RESET
GND
Alarm-out
Alarm-in
GND

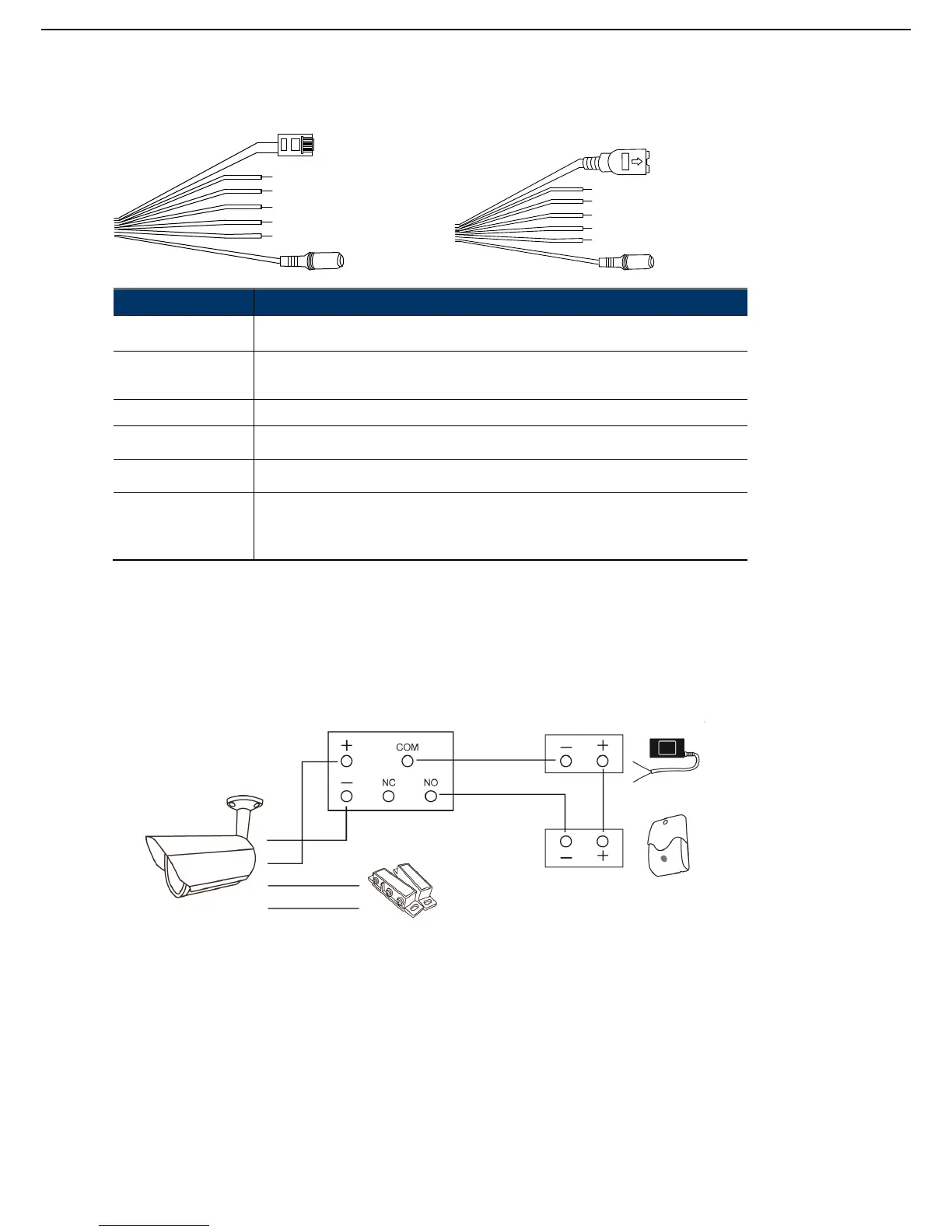

ケーブル 説明
電源ケーブル
DC12V 電源に接続します。
注意： 電源アダプタはオプションです。
RJ45 ネットワーク・
ケーブル
ケーブル延長用に供給された RJ45 ケーブル延長アダプタに接続し、接続に適した長さを
持つ別の RJ45 ネットワークケーブルをご用意ください。
GND
デフォルトへのリセットまたは外部機器接続に使用されるアース線です。
アラーム入力
外部アラーム装置に接続するために予約されています。詳しくは、お使いのアラーム装置
のマニュアルを参照してください。
アラーム出力
外部アラーム装置に接続するために予約されています。詳しくは、お使いのアラーム装置
のマニュアルを参照してください。
リセット確認
デフォルトにリセットするために、この電線の絶縁被覆を外し、アース線と一緒にそれを
ねじってください。これにより、IP アドレスを含むすべてのパラメータを工場出荷時の
設定にリセットします。
注意： 本の電源をねじる前に電源を抜き、再度電源に接続し、デフォルトにリセットします。
1.4 外部アラームの接続
このカメラは、簡単に接続するために、外部 I/O デバイス接続をサポートしています。
以下に、このカメラに外部デバイスを接続する方法を示します。
RJ45 ネットワーク・ケーブル
RJ45 ネットワーク・ケーブル
電源ケーブル 電源ケーブル
アラーム入力
GND
リセット確認
GND
アラーム出力
アラーム入力
GND
リセット確認
GND
アラーム出力
DC 5V リレー
DC 12V
電源装置
ブザー
電磁接点
カメラ
