Manual de instrucciones
Bisagra ESH reajustable
10
Sujeto a modicaciones técnicas sin previo aviso. Todo error tipográco, omisión o modicación nos exime de cualquier responsabilidad. © EUCHNER GmbH + Co. KG 109804-04-03/16 (traducción del manual de instrucciones original)
Controles y mantenimiento
ADVERTENCIA
Peligro de lesiones graves por pérdida de la función
de seguridad.
f En caso de daños o de desgaste, el interruptor
debe sustituirse entero. No está permitido el
cambio de piezas sueltas o de módulos.
f A intervalos regulares y tras cada error, comprue-
be el buen funcionamiento del dispositivo. Para
conocer los intervalos posibles, consulte la norma
ENISO14119:2013, apartado 8.2.
Para garantizar un funcionamiento correcto y durade-
ro es preciso realizar los siguientes controles:
f Funcionamiento correcto de la función de conmu-
tación
f Fijación segura de todos los componentes
f Daños, suciedad, depósitos y desgaste
f Estanqueidad de la entrada de cable
f Conexiones de cables o conectores sueltos
Información: el año de fabricación gura en la es-
quina inferior derecha de la placa de características.
Responsabilidad y garantía
Se declinará toda responsabilidad y quedará anulada
la garantía en caso de que no se observen las indi-
caciones de utilización correctas o si no se tienen
en cuenta las indicaciones de seguridad, así como
también en caso de no realizarse los eventuales
trabajos de mantenimiento de la forma especicada.
Información sobre
Para dispositivos con conector:
Para que la utilización cumpla con los requisitos de
, debe emplearse una alimentación de tensión de
clase2 según UL1310. Los cables de conexión de los
interruptores de seguridad instalados en el lugar de
utilización deben mantener siempre una separación
de 50,8 mm respecto a los cables móviles o jos y
los componentes activos no aislados de otras piezas
de la instalación que funcionen con más de 150V de
tensión, a menos que los cables móviles cuenten con
un aislante adecuado que tenga una rigidez dieléctrica
igual o superior en comparación con las demás piezas
relevantes de la instalación.
Declaración de conformidad CE
El fabricante citado a continuación declara por la
presente que el producto cumple las disposiciones
de la directiva o directivas especicadas más abajo
y que se ha aplicado la normativa correspondiente.
EUCHNER GmbH + Co. KG
Kohlhammerstr. 16
D-70771 Leinfelden-Echterdingen (Alemania)
Directivas aplicadas:
f Directiva relativa a las máquinas 2006/42/CE
Normas aplicadas:
f EN60947-5-1:2004 + Cor.:2005 + A1:2009
f EN1088:1995+A2:2008
f EN14119:2013
La declaración de conformidad CE original también
se puede consultar en: www.euchner.de
Asistencia técnica
En caso de requerir asistencia técnica, diríjase a:
EUCHNERGmbH+Co.KG
Kohlhammerstraße 16
D-70771 Leinfelden-Echterdingen (Alemania)
Teléfono de asistencia:
+49 711 7597-500
Fax:
+49711753316
Correo electrónico:
support@euchner.de
Internet:
www.euchner.de
Datos técnicos
Parámetro Valor
Material de la carcasa Fundición de cinc niquelada
Grado de protección según
IEC60529
IP67
Vida útil en maniobras 1x10
6
Temperatura ambiental -25 °C … +70 °C
Grado de contaminación
(externa, según EN 60947)
3 (industria)
Posición de montaje Cualquiera
Peso 0,77 kg
Carga máxima de acuerdo con
la prueba de vida útil según
EN 1935
Clase de banda 12
(peso de la puerta: 100kg)
Ángulo de rotación -10° … 180°
Punto de conmutación 4° desde el punto de jación
Apertura positiva aprox. 10° desde el punto de
jación
Frecuencia de accionamiento máx. 1.200 maniobras/h
Principio de activación Contacto de conmutación de
acción rápida
Material del contacto Aleación de plata
Tipo de conexión Conector M12 de 5polos
Resistencia a la sobretensión 2,5 kV
Tensión de aislamiento de
referencia
60 V
Corriente de cortocircuito
condicionada
100 A
Categoría de uso según EN60947-5-1
CA-15
CC-13
1,5 A 30 V
2,0 A 24 V
Corriente de activación mín.
a 24V
1 mA
Protección contra cortocir-
cuitos (fusible del circuito de
control) según IEC 60269-1
2 AgG
Corriente térmica conven-
cional I
th
3 A
Valores de abilidad según ENISO13849-1
B10d 2×10
6
Modelo
ESH-PRO-20A-1205
Modelo
ESH-PRO-11A-1205

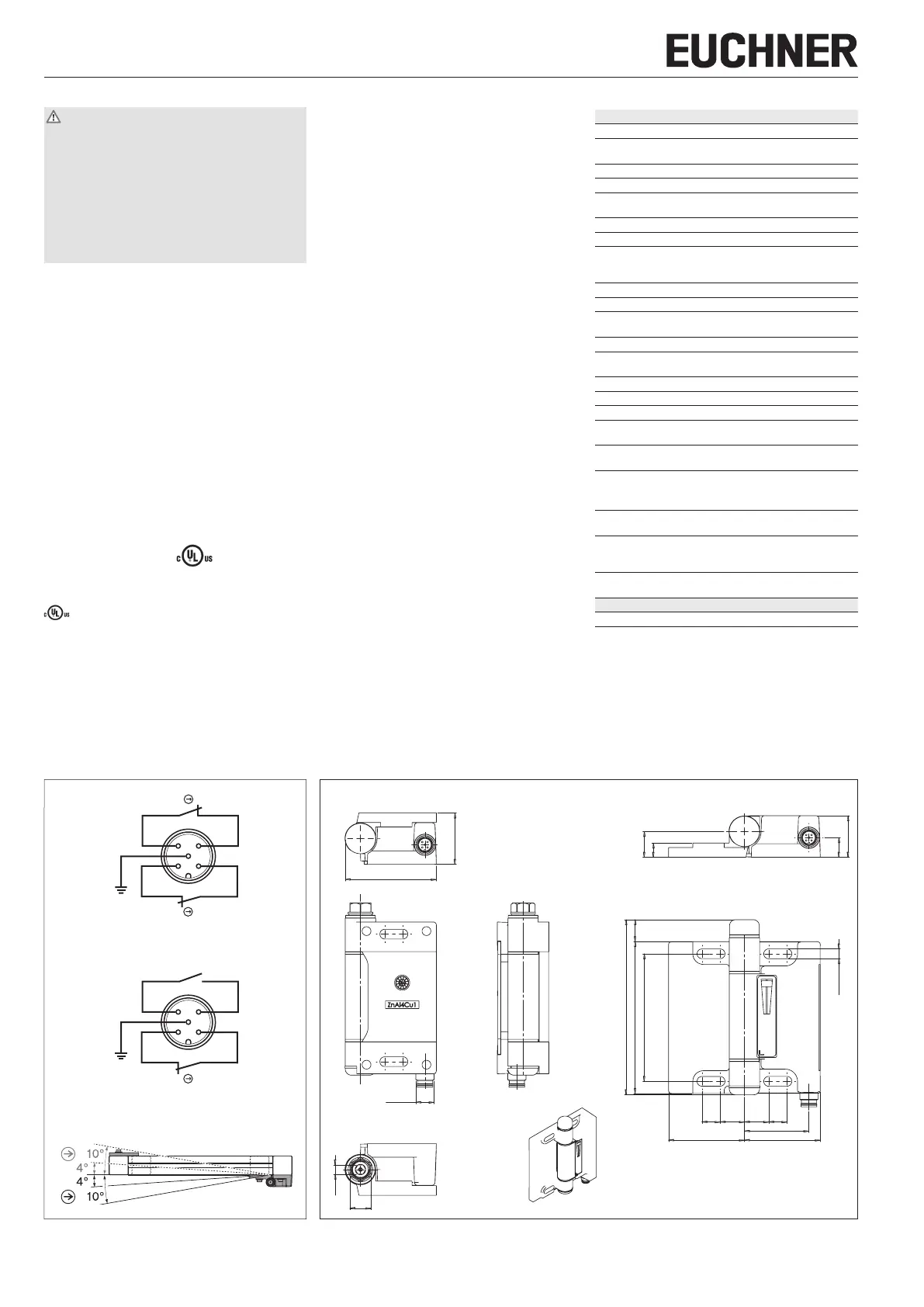

Figura 1: Asignación de pines del conector M12
de 5 polos, elementos interruptores y
diagrama de activación
Figura 2: Plano de dimensiones de las bisagras ESH
M
12
x1
SW
14
SW
6
34
60
6,5
(4x)
16 16 1212
50
42,5
50
27,4
17
9,4
12,9
84
115
100 14,50
Dimensiones de fábrica Dimensiones con el punto de conexión jado
