EUCHNER ESH Series User Manual

Istruzioni di impiego
Finecorsa a cerniera ESH reimpostabile
8
Con riserva di modiche tecniche, tutti i dati sono soggetti a modiche. © EUCHNER GmbH + Co. KG 109804‑04‑03/16 (traduzione delle istruzioni di impiego originali)
Controllo e manutenzione
AVVERTENZA
Pericolo di lesioni gravi in seguito alla perdita della
funzione di sicurezza.
f In caso di danneggiamenti o di usura è necessario
sostituire il necorsa di sicurezza completo. Non
è ammessa la sostituzione di singoli componenti
o di gruppi!
f Vericare il corretto funzionamento del dispositivo
ad intervalli regolari e dopo qualsiasi guasto. Per
le indicazioni sugli intervalli temporali consultare il
paragrafo 8.2 della ENISO14119:2013.
Per garantire il funzionamento corretto e durevole è
necessario eseguire i seguenti controlli:
f la corretta commutazione,
f il ssaggio sicuro di tutti i componenti,
f eventuali danni, elevato livello di sporco, depositi
e usura,
f la tenuta del pressacavo,
f eventuale allentamento di collegamenti o connettori.
Informazioni: l'anno di costruzione si trova sull'ango‑
lo in basso a destra della targhetta di identicazione.
Esclusione di responsabilità e
garanzia
In caso di non osservanza delle condizioni sopra citate
per l'impiego conforme alla destinazione d'uso o delle
avvertenze di sicurezza o in caso di esecuzione impro‑
pria di eventuali interventi di manutenzione, si esclude
qualsiasi tipo di responsabilità e la garanzia decade.
Note su
Per i dispositivi con connettore vale:
per l'impiego e l'utilizzo in conformità ai requisiti
si deve utilizzare un'alimentazione della classe
2 conforme a UL1310. I cavi di collegamento dei
necorsa di sicurezza installati nel luogo d'impiego
devono essere separati da cavi mobili e ssi non‑
ché da parti attive non isolate di altri componenti
dell'impianto che lavorano con una tensione di oltre
150V in modo da rispettare una distanza costante di
50,8mm, a meno che i cavi mobili non siano dotati
di appropriati materiali isolanti che presentino una
tensione d'isolamento equivalente o superiore rispetto
alle altre parti dell'impianto.
Dichiarazione CE di conformità
Il fabbricante indicato di seguito dichiara che il prodot‑
to è conforme alle disposizioni della/delle direttiva/e
sottoelencata/e e che sono state applicate le norme
pertinenti.
EUCHNER GmbH + Co. KG
Kohlhammerstr. 16
D‑70771 Leinfelden‑Echterdingen
Direttive applicate:
f Direttiva Macchine 2006/42/CE
Norme applicate:
f EN60947‑5‑1:2004 + Cor.:2005 + A1:2009
f EN1088:1995+A2:2008
f EN14119:2013
La dichiarazione CE di conformità originale si trova
anche al sito: www.euchner.de
Assistenza
Per informazioni e assistenza rivolgersi a:
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
D‑70771 Leinfelden‑Echterdingen
Assistenza telefonica:
+49 711 7597‑500
Fax:
+49 711 753316
E-mail:
support@euchner.de
Internet:
www.euchner.de
Dati tecnici
Parametro Valore
Materiale custodia Zama nichelata
Grado di protezione sec.
IEC60529
IP 67
Manovre mecc. 1x10
6
Temperatura ambiente ‑25 °C … +70 °C
Grado di inquinamento (ester‑
no, secondo EN 60947)
3 (industria)
Posizione di installazione qualsiasi
Peso 0,77 kg
Carico ammissibile secondo
il test di durata conforme
EN 1935
classe di banda 12
(100 kg peso riparo)
Angolo di rotazione ‑10° … 180°
Punto di scatto 4° dal punto di ssaggio
Apertura forzata ca. 10° dal punto di ssaggio
Frequenza di azionamento max. 1200 manovre/h
Principio di commutazione microinterruttore a scatto rapido
Materiale dei contatti lega d'argento
Tipo di collegamento connettore M12/ 5 poli
Rigidità dielettrica nominale 2,5 kV
Tensione di isolamento
nominale
60 V
Corrente di cortocircuito
condizionata
100 A
Categoria di impiego secondo EN 60947‑5‑1
AC‑15
DC‑13
1,5 A 30 V
2,0 A 24 V
Corrente di commutazione
min. a 24V
1 mA
Protezione contro cortocircuiti
(fusibile di comando) secondo
IEC 60269‑1
2 A gG
Corrente continua termica
standard I
th
3 A
Valori di afdabilità secondo EN ISO 13849-1
B10d 2 x 10
6
1
4
5
2
3
1
4
5
2
3
Esecuzione
ESH‑PRO‑20A‑1205
Esecuzione
ESH‑PRO‑11A‑1205

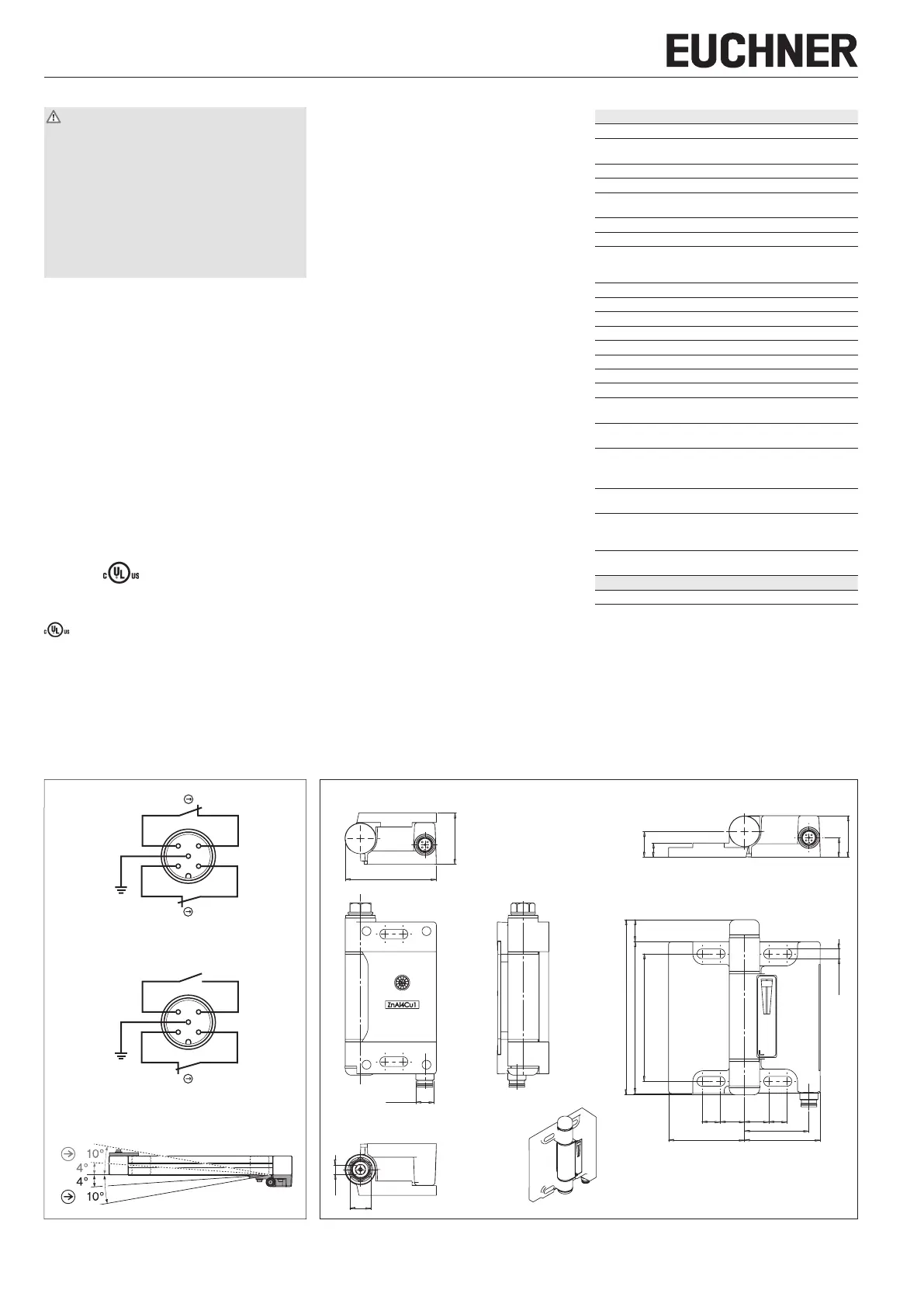

Figura 1: Piedinatura connettore M12/5 poli,
microinterruttori e diagramma di funzio-
namento
Figura 2: Dimensioni necorsa a cerniera ESH
M 12 x1
SW 14
SW
6
34
60
6,5
(4x)
16 16 1212
50
42,5
50
27,4
17
9,4
12,9
84
115
100 14,50
Dimensioni di fornitura Dimensioni del punto di scatto ssato
