Betriebsanleitung
Schaltscharnier ESH wiedereinstellbar
2
Technische Änderungen vorbehalten, alle Angaben ohne Gewähr. © EUCHNER GmbH + Co. KG 109804-04-03/16 (Originalbetriebsanleitung)
Kontrolle und Wartung
WARNUNG
Gefahr von schweren Verletzungen durch den
Verlust der Sicherheitsfunktion.
f Bei Beschädigung oder Verschleiß muss der
gesamte Schalter ausgetauscht werden. Der
Austausch von Einzelteilen oder Baugruppen ist
nicht zulässig.
f Überprüfen Sie in regelmäßigen Abständen und
nach jedem Fehler die korrekte Funktion des Ge-
räts. Hinweise zu möglichen Zeitintervallen entneh-
men Sie der ENISO14119:2013, Abschnitt 8.2.
Um eine einwandfreie und dauerhafte Funktion zu
gewährleisten, sind folgende Kontrollen erforderlich:
f einwandfreie Schaltfunktion
f sichere Befestigung aller Bauteile
f Beschädigungen, starke Verschmutzung, Ablage-
rungen und Verschleiß
f Dichtheit der Kabeleinführung
f gelockerte Leitungsanschlüsse bzw. Steckver-
binder.
Info: Das Baujahr ist in der unteren, rechten Ecke des
Typschilds ersichtlich.
Haftungsausschluss und
Gewährleistung
Wenn die o. g. Bedingungen für den bestimmungsge-
mäßen Gebrauch nicht eingehalten werden oder wenn
die Sicherheitshinweise nicht befolgt werden oder
wenn etwaige Wartungsarbeiten nicht wie gefordert
durchgeführt werden, führt dies zu einem Haftungs-
ausschluss und dem Verlust der Gewährleistung.
Hinweise zu
Für Geräte mit Steckverbinder gilt:
Für den Einsatz und die Verwendung gemäß den
Anforderungen von muss eine Class 2 Span-
nungsversorgung nach UL1310 verwendet werden.
Am Einsatzort installierte Anschlussleitungen von Si-
cherheitsschaltern müssen räumlich von beweglichen
und fest installierten Leitungen und nicht isolierten
aktiven Teilen anderer Anlagenteile, die mit einer Span-
nung von über 150V arbeiten, so getrennt werden,
dass ein ständiger Abstand von 50,8 mm eingehalten
wird. Es sei denn, die beweglichen Leitungen sind
mit geeigneten Isoliermaterialien versehen, die eine
gleiche oder höhere Spannungsfestigkeit gegenüber
den anderen relevanten Anlagenteilen besitzen.
EG-Konformitätserklärung
Der nachstehende Hersteller erklärt hiermit, dass das
Produkt in Übereinstimmung mit den Bestimmungen
der nachfolgend aufgeführten Richtlinie(n) ist und dass
die jeweiligen Normen zur Anwendung gelangt sind.
EUCHNER GmbH + Co. KG
Kohlhammerstr. 16
D-70771 Leinfelden-Echterdingen
Angewendete Richtlinien:
f Maschinenrichtlinie 2006/42/EG
Angewendete Normen:
f EN60947-5-1:2004 + Cor.:2005 + A1:2009
f EN1088:1995+A2:2008
f EN14119:2013
Die originale EG-Konformitätserklärung nden Sie
auch unter: www.euchner.de
Service
Wenden Sie sich im Servicefall an:
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
D-70771 Leinfelden-Echterdingen
Servicetelefon:
+49 711 7597-500
Fax:
+49 711 753316
E-Mail:
support@euchner.de
Internet:
www.euchner.de
Technische Daten
Parameter Wert
Gehäusewerkstoff Zinkdruckguss vernickelt
Schutzart nach IEC 60529 IP 67
Mech. Schaltspiele 1x10
6
Umgebungstemperatur -25 °C … +70 °C
Verschmutzungsgrad
(extern, nach EN 60947)
3 (Industrie)
Einbaulage beliebig
Masse 0,77 kg
Belastbarkeit gemäß Lebens-
dauertest nach EN 1935
Bandklasse 12
(100 kg Türgewicht)
Schwenkwinkel -10° … 180°
Schaltpunkt 4° ab Fixierpunkt
Zwangsöffnung ca. 10° ab Fixierpunkt
Betätigungshäugkeit max. 1200 Schaltspiele / h
Schaltprinzip Sprungschaltglied
Kontaktwerkstoff Silberlegierung
Anschlussart Steckverbinder M12 / 5-polig
Bemessungsstoßspannungs-
festigkeit
2,5 kV
Bemessungsisolationsspan-
nung
60 V
Bedingter Kurzschlussstrom 100 A
Gebrauchskategorie nach EN 60947-5-1
AC-15
DC-13
1,5 A 30 V
2,0 A 24 V
Schaltstrom min. bei 24V 1 mA
Kurzschlussschutz
(Steuersicherung) nach
IEC 60269 -1
2 A gG
Konventioneller thermischer
Strom I
th
3 A
Zuverlässigkeitswerte nach EN ISO 13849-1
B10d 2 x 10
6
Ausführung
ESH-PRO-20A-1205
Ausführung
ESH-PRO-11A-1205

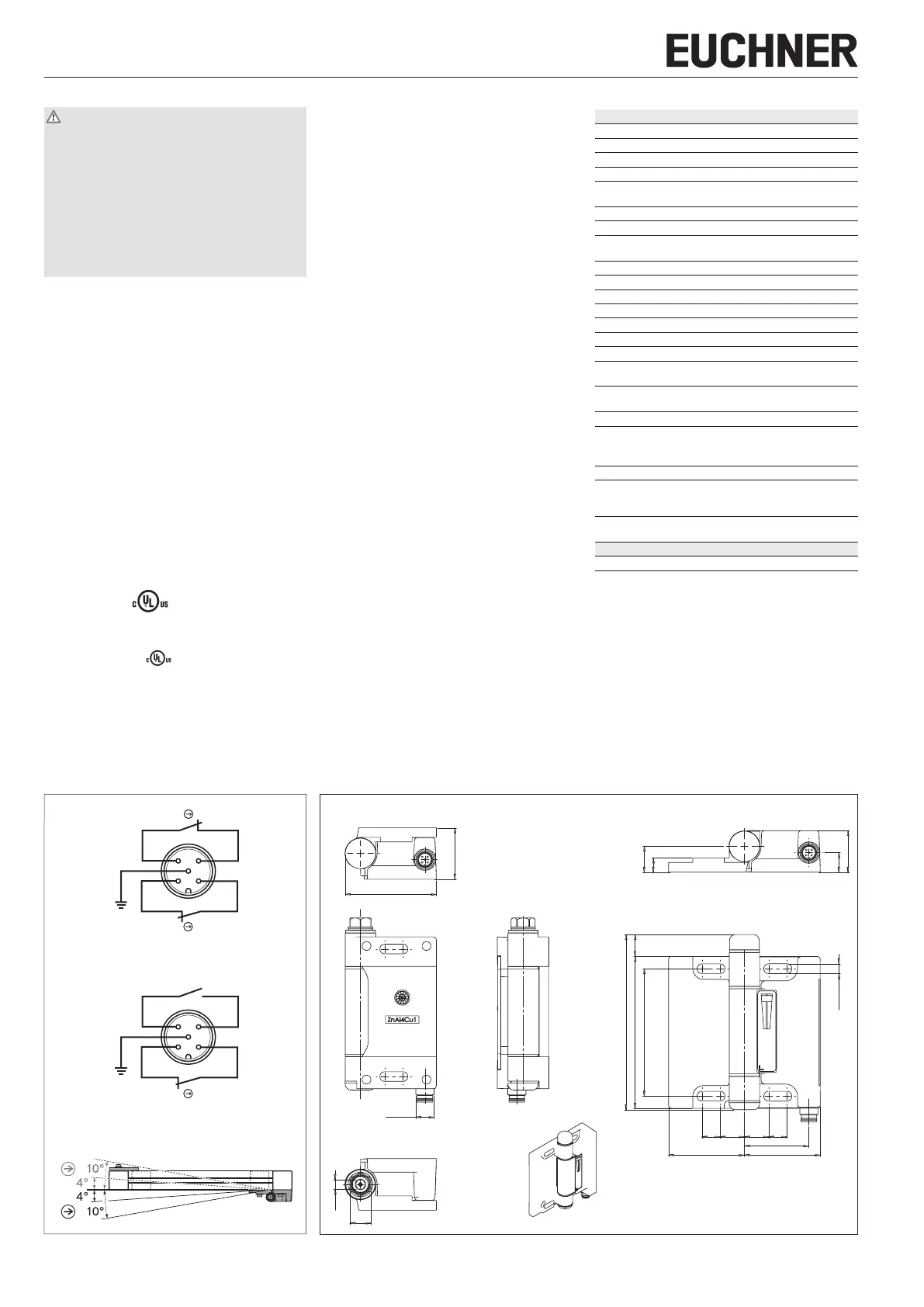

Bild 1: Pinbelegung Stecker M12/5-polig, Schaltele-
mente und Schaltwegdiagramm
Bild 2: Maßzeichnung Schaltscharnier ESH
M
12
x1
SW
14
SW
6
34
60
6,5
(4x)
16 16 1212
50
42,5
50
27,4
17
9,4
12,9
84
115
100 14,50
Abmessungen Lieferzustand Abmessungen Schaltpunkt xiert
