Mode d'emploi
Charnière ESH réglable
6
Sous réserve de modications techniques, indications non contractuelles. © EUCHNER GmbH + Co. KG 109804-04-03/16 (Trad. mode d'emploi d'origine)
Contrôle et entretien
AVERTISSEMENT
Risque de blessures graves par perte de la fonction
de sécurité.
f En cas d'endommagement ou d'usure, il est né-
cessaire de remplacer entièrement l'interrupteur.
Le remplacement de composants ou de sous-en-
sembles n'est pas autorisé.
f Vériez le fonctionnement correct de l'appareil à
intervalles réguliers et après tout défaut ou erreur.
Pour connaître les intervalles de temps possibles,
veuillez consulter la norme ENISO14119:2013,
paragraphe8.2.
Pour garantir un fonctionnement irréprochable et
durable, il convient de vérier les points suivants:
f Fonction de commutation correcte
f Bonne xation de tous les composants
f Dommages, encrassement important, dépôts et
usure
f Étanchéité à l’entrée du câble
f Serrage des connexions ou des connecteurs
Info : l’année de construction gure dans le coin
inférieur droit de la plaque signalétique.
Clause de non-responsabilité et
garantie
Tout manquement aux instructions d'utilisation men-
tionnées ci-dessus, aux consignes de sécurité ou à
l’une ou l’autre des opérations d’entretien entraînerait
l’exclusion de la responsabilité et l’annulation de la
garantie.
Remarques concernant
Pour les appareils avec connecteur:
Pour que l’utilisation soit conforme aux exigences de
, une alimentation de classe2 doit être utilisée
conformément à UL1310. Les câbles de raccorde-
ment des interrupteurs de sécurité installés sur un site
doivent être séparés des autres câbles électriques,
mobiles ou xes, et des autres composants actifs
non isolés, d'une distance minimale de 50,8mm, si
ceux-ci présentent une tension supérieure à 150V.
Ceci n'est pas nécessaire si les câbles mobiles sont
munis de matériaux isolants adaptés, présentant une
résistance diélectrique égale ou supérieure aux autres
composants importants de l'installation.
Déclaration de conformité CE
Le fabricant ci-dessous déclare par la présente que
le produit est conforme aux dispositions de la ou des
directive(s) précisée(s) ci-après ainsi qu’aux normes
qui lui sont applicables.
EUCHNER GmbH + Co. KG
Kohlhammerstr. 16
D-70771 Leinfelden-Echterdingen
Directives utilisées:
f Directive Machines 2006/42/CE
Normes utilisées:
f EN60947-5-1:2004 + Cor.:2005 + A1:2009
f EN1088:1995+A2:2008
f EN14119:2013
Vous trouverez aussi la déclaration de conformité
CE originale sur le site: www.euchner.de
Service
Pour toute réparation adressez-vous à:
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
D-70771 Leinfelden-Echterdingen
Téléphone du service clientèle:
+49 711 7597-500
Fax:
+49 711 753316
E-mail :
support@euchner.de
Internet :
www.euchner.de
Caractéristiques techniques
Paramètre Valeur
Matériau du boîtier Zinc moulé sous pression,
nickelé
Indice de protection selon
IEC60529
IP67
Durée de vie mécanique 1x10
6
Température ambiante -25 °C … +70 °C
Degré de pollution (externe,
selon EN 60947)
3 (industrie)
Position de montage Au choix
Masse 0,77 kg
Charge admissible conformé-
ment à l'essai de durée de vie
selon la norme EN1935
Classe 12
(poids de la porte 100kg)
Angle de pivotement -10° … 180°
Point d'action 4° à partir du point de xation
Ouverture positive Environ 10 ° à partir du point
de xation
Fréquence d’actionnement Maxi. 1200 manœuvres / h
Principe de commutation Élément de contact à action
brusque
Matériau des contacts Alliage argent
Type de raccordement Connecteur M12 / 5broches
Tension assignée de tenue
aux chocs
2,5 kV
Tension assignée d'isolement 60 V
Courant conditionnel de
court-circuit
100 A
Catégorie d'emploi selon EN 60947-5-1
AC-15
DC-13
1,5 A 30 V
2,0 A 24 V
Pouvoir de coupure min.
à24V
1 mA
Protection contre les
courts-circuits (fusible de com-
mande) selon IEC 60269-1
2 A gG
Courant thermique conven-
tionnel I
th
3 A
Valeurs de abilité selon EN ISO 13849-1
B10d 2 x 10
6
Version
ESH-PRO-20A-1205
Version
ESH-PRO-11A-1205

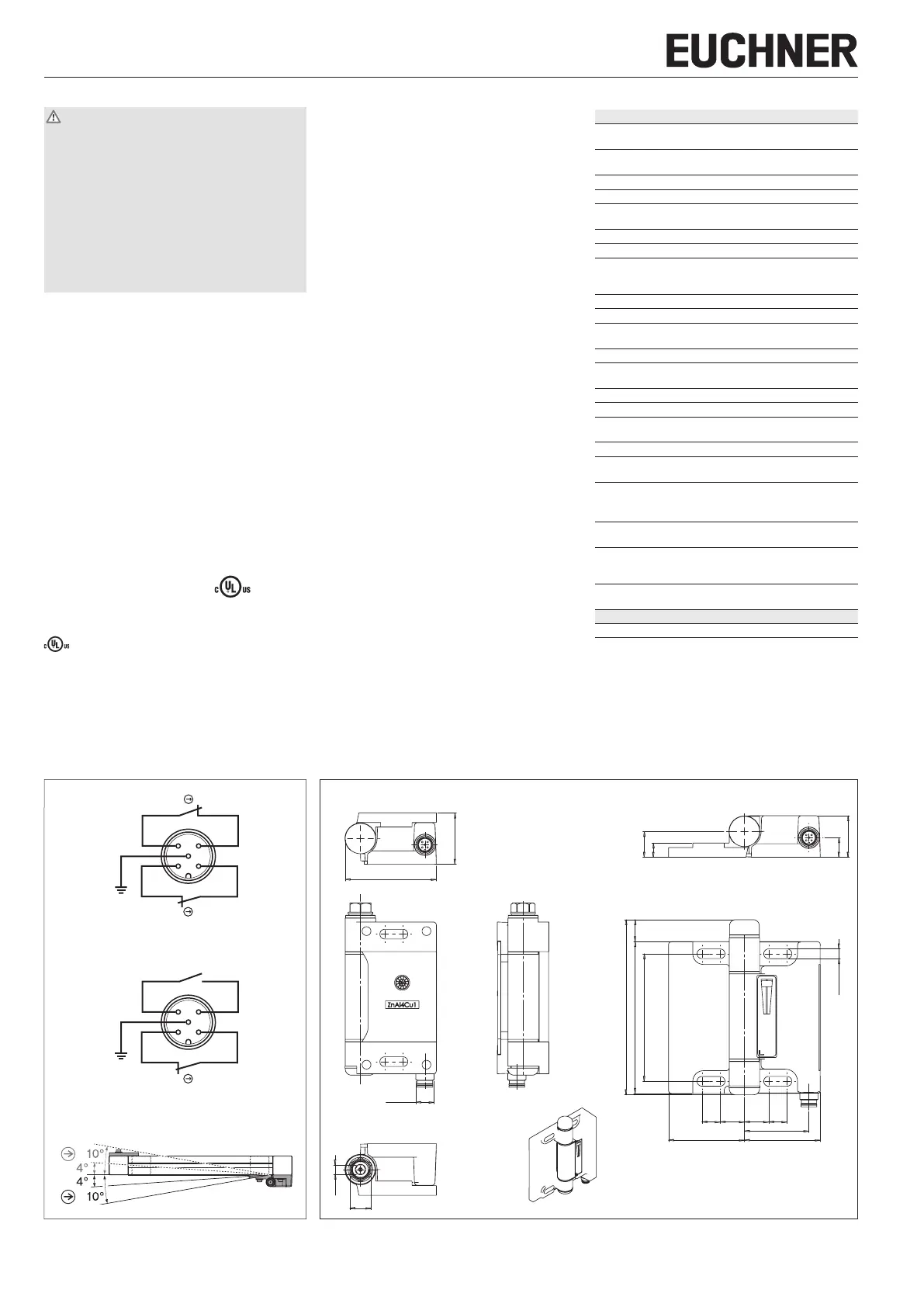

Figure 1: Affectation des broches connecteur
M12/5broches, éléments de commuta-
tion et diagramme de commutation
Figure 2: Dimensions de la charnière ESH
M
12
x1
SW
14
SW
6
34
60
6,5
(4x)
16 16 1212
50
42,5
50
27,4
17
9,4
12,9
84
115
100 14,50
Dimensions à l'état de livraison Dimensions après xation du point d'action
