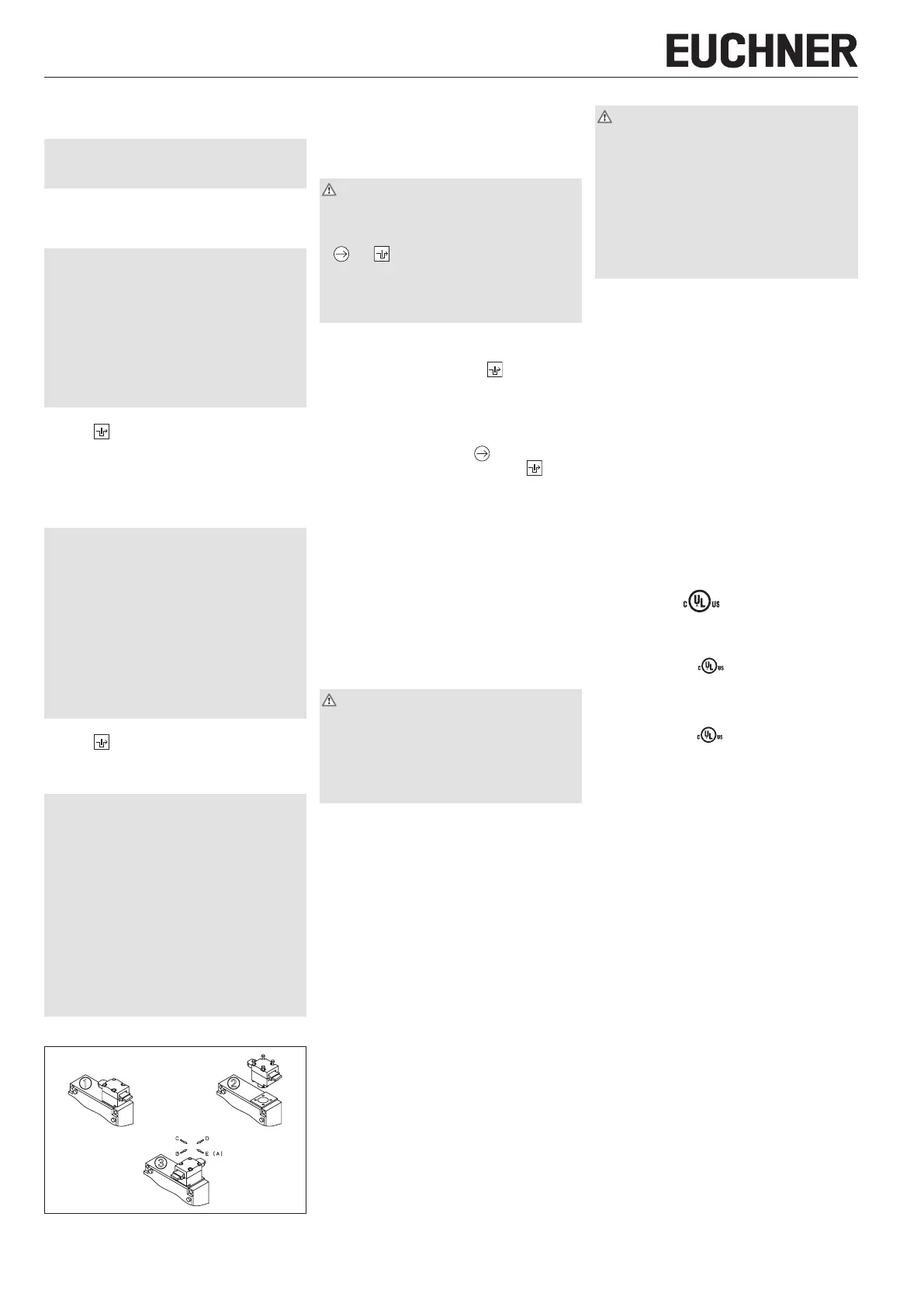

Betriebsanleitung
Sicherheitsschalter TZ…
Schlüsselhilfsentriegelung/
Hilfsentriegelung mit Dreikant
Funktion wie bei Hilfsentriegelung.
Wichtig!
Beim manuellen Entsperren darf der Betätiger
nicht unter Zugspannung stehen.
Fluchtentriegelung
Ermöglicht das Öffnen einer zugehaltenen Schutzein‑
richtung ohne Hilfsmittel aus dem Gefahrenbereich.
Wichtig!
Die Fluchtentriegelung muss aus dem Inneren des
geschützten Bereichs ohne Hilfsmittel von Hand
betätigt werden können.
Die Fluchtentriegelung darf von außen nicht
erreichbar sein.
Beim manuellen Entsperren darf der Betätiger
nicht unter Zugspannung stehen.
Die Fluchtentriegelung erfüllt die Anforderungen
der Kategorie B nach ENISO13849‑1:2015.
Beim Betätigen der Fluchtentriegelung werden die
Kontakte geöffnet. Mit diesen Kontakten muss
ein Stoppbefehl erzeugt werden.
Notentsperrung
Ermöglicht das Öffnen einer zugehaltenen Schutz‑
einrichtung ohne Hilfsmittel von außerhalb des
Gefahrenbereichs.
Wichtig!
Die Notentsperrung muss außerhalb des geschütz‑
ten Bereichs ohne Hilfsmittel von Hand betätigt
werden können.
Die Notentsperrung muss eine Kennzeichnung be‑
sitzen, dass sie nur im Notfall betätigt werden darf.
Beim manuellen Entsperren darf der Betätiger
nicht unter Zugspannung stehen.
Die Entsperrfunktion erfüllt alle weiteren Anforde‑
rungen aus der ENISO14119.
Die Notentsperrung erfüllt die Anforderungen der
Kategorie B nach ENISO13849‑1:2015.
Beim Betätigen der Notentsperrung werden die
Kontakte geöffnet. Mit diesen Kontakten muss
ein Stoppbefehl erzeugt werden.
Montage
HINWEIS
Geräteschäden durch falschen Anbau und ungeeig‑
nete Umgebungsbedingungen
Sicherheitsschalter und Betätiger dürfen nicht als
Anschlag verwendet werden.
Beachten Sie ENISO14119:2013, Abschnitte 5.2
und 5.3, zur Befestigung des Sicherheitsschalters
und des Betätigers.
Beachten Sie ENISO14119:2013, Abschnitt 7,
zur Verringerung von Umgehungsmöglichkeiten
einer Verriegelungseinrichtung
Schützen Sie den Schalterkopf vor Beschädigung
sowie vor eindringenden Fremdkörpern wie Spä‑
nen, Sand, Strahlmitteln usw.
Umstellen der Betätigungsrichtung
➀ ➁
➂
Bild 2: Umstellen der Betätigungsrichtung
1. Betätiger in Betätigungskopf einführen.
2. Schrauben am Betätigungskopf lösen.
3. Gewünschte Richtung einstellen.
4. Schrauben mit 1,2Nm anziehen.
Elektrischer Anschluss
WARNUNG
Verlust der Sicherheitsfunktion durch falschen
Anschluss.
Für Sicherheitsfunktionen nur sichere Kontakte
( und ) verwenden.
Bei der Auswahl von Isolationsmaterial bzw.
Anschlusslitzen auf die erforderliche Temperatur‑
beständigkeit sowie mechanische Belastbarkeit
achten!
Anwendung des Sicherheitsschalters als
Zuhaltung für den Personenschutz
Es muss mindestens ein Kontakt verwendet wer‑
den. Dieser signalisiert den Zustand der Zuhaltung
(Kontaktbelegung siehe Bild 3 und Bild 5).
Anwendung des Sicherheitsschalters als
Zuhaltung für den Prozessschutz
Es muss mindestens ein Kontakt verwendet werden.
Es können auch Kontakte mit dem Symbol verwen‑
det werden (Kontaktbelegung siehe Bild 3 und Bild 5).
Für Geräte mit Steckverbinder gilt:
Auf Dichtheit des Steckverbinders achten.
Für Geräte mit Leitungseinführung gilt:
1. Kabelverschraubung mit entsprechender
Schutzart montieren.
2. Anschließen und Klemmen mit 0,5Nm anziehen
(Kontaktbelegung siehe Bild 3 und Bild 5).
3. Auf Dichtheit der Leitungseinführung achten.
4. Schalterdeckel schließen und verschrauben
(Anzugsdrehmoment 1,2Nm).
Funktionsprüfung
WARNUNG
Tödliche Verletzung durch Fehler während der
Funktionsprüfung.
Stellen Sie vor der Funktionsprüfung sicher, dass
sich keine Personen im Gefahrenbereich befinden.
Beachten Sie die geltenden Vorschriften zur
Unfallverhütung.
Überprüfen Sie nach der Installation und nach jedem
Fehler die korrekte Funktion des Geräts.
Gehen Sie dabei folgendermaßen vor:
Mechanische Funktionsprüfung
Der Betätiger muss sich leicht in den Betätigungskopf
einführen lassen. Zur Prüfung Schutzeinrichtung mehr‑
mals schließen. Vorhandene manuelle Entriegelungen
(außer Hilfsentriegelung) müssen ebenfalls auf deren
Funktion geprüft werden.
Elektrische Funktionsprüfung
1. Betriebsspannung einschalten.
2. Alle Schutzeinrichtungen schließen und Zuhal‑
tung aktivieren.
Die Maschine darf nicht selbständig anlaufen.
Die Schutzeinrichtung darf sich nicht öffnen
lassen.
3. Maschinenfunktion starten.
Die Zuhaltung darf sich nicht entsperren lassen,
solange die gefährliche Maschinenfunktion aktiv
ist.
4. Maschinenfunktion stoppen und Zuhaltung
entsperren.
Die Schutzeinrichtung muss so lange zugehalten
bleiben, bis kein Verletzungsrisiko mehr besteht
(z.B. durch nachlaufende Bewegungen).
Maschinenfunktion darf sich nicht starten lassen,
solange die Zuhaltung entsperrt ist.
Wiederholen Sie die Schritte 2 ‑ 4 für jede Schutzein‑
richtung einzeln.
Kontrolle und Wartung
WARNUNG
Gefahr von schweren Verletzungen durch den Verlust
der Sicherheitsfunktion.
Bei Beschädigung oder Verschleiß muss der
gesamte Schalter mit Betätiger ausgetauscht
werden. Der Austausch von Einzelteilen oder
Baugruppen ist nicht zulässig.
Überprüfen Sie in regelmäßigen Abständen und
nach jedem Fehler die korrekte Funktion des Ge‑
räts. Hinweise zu möglichen Zeitintervallen entneh‑
men Sie der ENISO14119:2013, Abschnitt 8.2.
Um eine einwandfreie und dauerhafte Funktion zu
gewährleisten, sind folgende Kontrollen erforderlich:
einwandfreie Schaltfunktion
sichere Befestigung aller Bauteile
Beschädigungen, starke Verschmutzung, Ablage‑
rungen und Verschleiß
Dichtheit der Kabeleinführung
gelockerte Leitungsanschlüsse bzw. Steckver‑
binder.
Info: Das Baujahr ist in der unteren, rechten Ecke des
Typschilds ersichtlich.
Haftungsausschluss und
Gewährleistung
Wenn die o. g. Bedingungen für den bestimmungsge‑
mäßen Gebrauch nicht eingehalten werden oder wenn
die Sicherheitshinweise nicht befolgt werden oder
wenn etwaige Wartungsarbeiten nicht wie gefordert
durchgeführt werden, führt dies zu einem Haftungs‑
ausschluss und dem Verlust der Gewährleistung.
Hinweise zu
Für Geräte mit Leitungseinführung gilt:
Für den Einsatz und die Verwendung gemäß den
Anforderungen von ist eine Kupferleitung für
den Temperaturbereich 60/75°C zu verwenden.
Für Geräte mit Steckverbinder gilt:
Für den Einsatz und die Verwendung gemäß den
Anforderungen von muss eine Class 2 Span‑
nungsversorgung nach UL1310 verwendet werden.
Am Einsatzort installierte Anschlussleitungen von Si‑
cherheitsschaltern müssen räumlich von beweglichen
und fest installierten Leitungen und nicht isolierten
aktiven Teilen anderer Anlagenteile, die mit einer Span‑
nung von über 150V arbeiten, so getrennt werden,
dass ein ständiger Abstand von 50,8mm eingehalten
wird. Es sei denn, die beweglichen Leitungen sind
mit geeigneten Isoliermaterialien versehen, die eine
gleiche oder höhere Spannungsfestigkeit gegenüber
den anderen relevanten Anlagenteilen besitzen.
EU-Konformitätserklärung
Die Konformitätserklärung ist Bestandteil der Be‑
triebsanleitung und liegt dem Gerät als separates
Blatt bei.
Die originale EU‑Konformitätserklärung finden Sie
auch unter: www.euchner.de
