28
Ohrožení osob a věcné škody následkem nadměrné hmotnosti
nákladu
• Překročení max. užitečné nosnosti nosiče jízdních kol, jakož i povoleného
zatížení tažného zařízení nebo povolené celkové hmotnosti může vést k
těžkým úrazům.
• Bezpodmínečně dodržujte údaje o max. užitečné nosnosti, povoleném
zatížení tažného zařízení a povolené celkové hmotnosti vašeho vozidla
Tyto údaje v žádném případě nepřekračujte.
Újma na zdraví osob nebo věcné škody v důsledku ztráty nosiče
jízdních kol během jízdy.
Nečistý nebo poškozený spoj mezi nosičem jízdních kol a spojkou přívěsu
může vést k uvolnění nosiče jízdních kol.
• Poškozené tažné zařízení vyměňte.
• Tažné zařízení zbavte nečistot, prachu a tuku.
Újma na zdraví osob nebo věcné škody v důsledku poškozeného
nosiče jízdních kol.
Poškození nosiče, jako jsou např. ohnuté díly, trhliny nebo škrábance,
vylučují bezpečné fungování nosiče.
• Nosič jízdních kol nemontujte tehdy, pokud je poškozený.
• Postupujte podle popisu uvedeném v kapitole Údržba.
Věcné škody v důsledku horkých výfukových plynů.
Na nosiči nebo jízdních kolech mohou vzniknout škody, pokud se vyústění
výfuku nachází přímo u nich.
• V případě potřeby použijte ochrannou koncovku na výfuk.
Věcné škody v důsledku otevření zadních dveří.
• Zadní dveře by mohly narazit do nosiče jízdních kol a poškodit se.
• Elektrické ovládání zadních dveří vypněte a ovládejte je manuálně.
• Než otevřete zadní dveře, sejměte nosič jízdních kol.
Pokud je nosič namontovaný, musíte mít s sebou ve
vozidle vždy všeobecné povolení k provozu.
Nejezděte s prázdným nosičem jízdních kol. Uložte
jej do kufru svého vozidla. Vyhnete se tak zvýšené
spotřebě paliva a budete šetřit nosič jízdních kol.
Řidič vozidla je v zásadě vždy zodpovědný za to,
že náklad je bezpečný a zabezpečení nákladu je v
souladu s předpisy.
6 NÁVOD K OBSLUZE

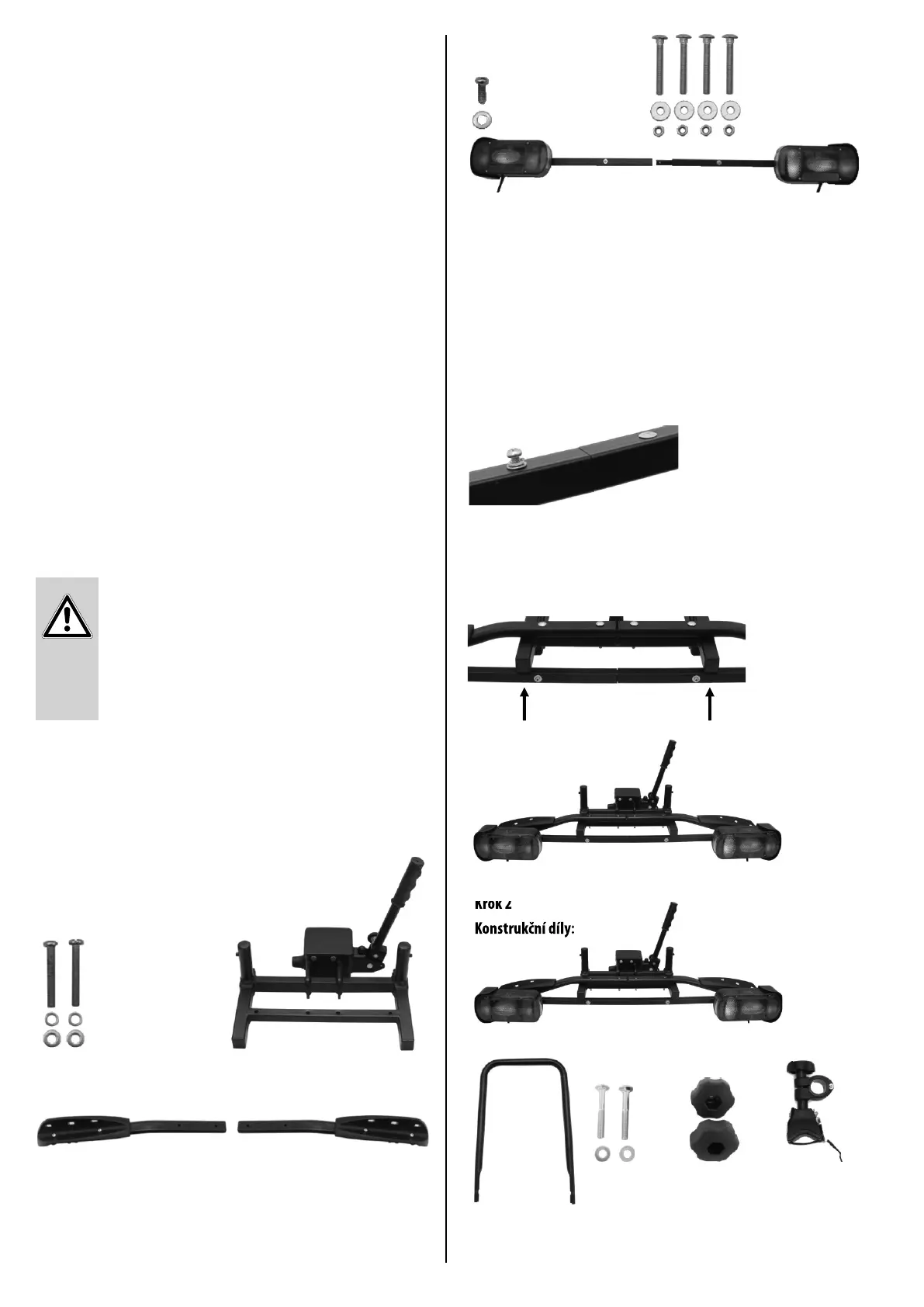

Nosič jízdních kol se musí nejdříve smontovat. Všechny komponenty vyjměte
z obalu a přehledně je umístěte. Každý pracovní krok je popsán a ukáže vám
zřetelně, které komponenty potřebujete ke smontování nosiče jízdních kol.
Poloviny kolejnic položte na základní rám rovnoběžně tak, aby
plastové misky směřovaly ven a otvory na kolejnicích se shodovaly s otvory
na základním rámu. Každou kolejnici připevněte na základní rám pomocí
dvou zámkových šroubů M6 x 50, podložek a samojistících matic M6.
6.1.2 MONTÁŽ NOSIČE SVĚTLA
Obě poloviny nosiče světla přiložte k sobě. Usnadňuje to malý vodicí díl,
který je už na jedné straně předmontován. Přisuňte kolejnice k sobě a
spojení zajistěte pomocí šroubu s křížovou drážkou (M5x12) a podložkou.
Vložte šrouby s křížovou drážkou M5 x 35 s pružnými podložkami a podlož-
kami zespodu skrz vertikální otvory v nosiči světla. Namontujte šrouby na
závitové otvory na spodní straně na konci podélných nosičů. Šrouby pevně
dotáhněte.
Ujistěte se, že koncové mlhové světlo je namontováno na levé straně nosiče!
šroubu s křížovou drážkou
M5 x 35
šroubu s křížovou drážkou
M5 x 12
zámkový šroub
M6 x 50
Základní rám
sada nosičů světla
Krok 1
Konstrukční díly:
šroubu s křížovou drážkou
6.1 MONTÁŽ NOSIČE JÍZDNÍCH KOL
Výsledek krok 1
Krok 2
Konstrukční díly:
1 x U-rameno
matice s
hlavicí M8
držák rámuzámkový šroub
M8 x 60
Poloviny kolejnice pro kola
