29

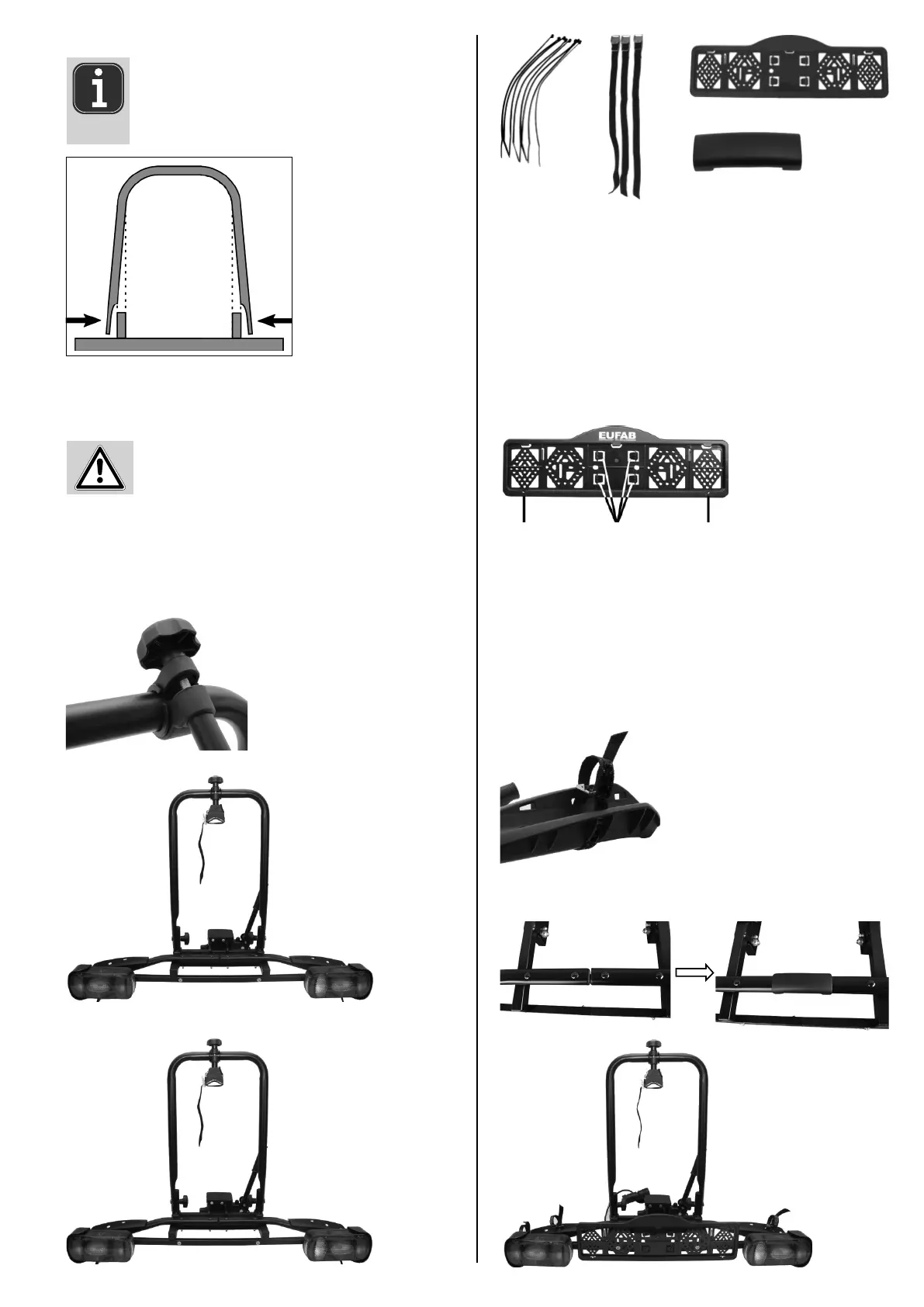

6.1.3 MONTÁŽ TŘMENU VE TVARU U
Nyní nasaďte U–rameno na určené nátrubky. Prostrčte šrouby s plochou
kulovou hlavou M8 x 60 zvenčí skrz otvory U-ramene a nátrubky. Na konce
šroubů nasaďte podložky a matice M8 s hlavicí a matice s hlavicí dotáhněte.
POZOR!
Obě matice s hlavicí musíte utáhnout velmi těsně, aby třmen
ve tvaru U zapadl do držáku určeného pro něj.
6.1.4 MONTÁŽ DRŽÁKU RÁMU
Povolte šroub s hlavicí držáku a rámu a vyjměte jej. Otevřete sponu držáku
rámu a kolem třmenu ve tvaru U namontujte vložky na místo vhodné pro
vaše jízdní kolo. Sponu opět namontujte kolem vložek a pevně je přitlačte k
sobě. Držák rámu zavřete pomocí šroubu s hlavicí (ještě neutahujte).
6.1.5 MONTÁŽ DRŽÁKU POZNÁVACÍ ZNAČKY VOZIDLA
Před instalací držáku poznávací značky vozidla odšroubujte šrouby z no-
siče světla a nainstalujte držák poznávací značky vozidla. Držák poznávací
značky vozidla musí být ve stejné výšce jako osvětlení.
Montáž poznávací značky vozidla
Montážní klipsy pro montáž poznávací značky vozidla jsou vyhotoveny jako
vylamovací části držáku poznávací značky. Dva z klipsů vylomte. Posuňte
poznávací značku vozidla do držáku, potom zatlačte klipsy do výřezů, čímž
se poznávací značka vozidla upevní.
6.1.6 POKLÁDKA ELEKTRICKÝCH KABELŮ
Kabel světel připevněte ke spodní straně nosiče pomocí dodávaných
kabelových vazačů. Dávejte pozor, aby se kabel během jízdy nemohl
poškodit.
6.1.7 MONTÁŽ KRÁTKÝCH UPÍNACÍCH POPRUHŮ
Krátké upínací popruhy zasuňte zevnitř směrem ven pod držákem kola a
potom znovu zvenku směrem dovnitř skrz podélné otvory držáku kola. (viz
fotogra e) (viz i odstavec 6.3).
kabelové vazače
upínací popruhy, krátký
držák registrační značky
plastový kryt
Výsledek kroku 2
Krok 3
Konstrukční
díly:
U-ramene se dodává na spodním konci asi o 5 cm širší než
držáky, tzn. že trubky nejsou v uvolněném stavu rovnoběžné.
Při montáži musí být konce trubek silně stlačeny.
Účelem předepnutí je, že U-ramene může být složena „bez
chrastítek“ pro prostorově úsporné uložení.
Klipy VýřezyVýřezy
6.1.8 UPEVNĚNÍ PLASTOVÉHO KRYTU
Na střed kolejnice pro kola nasuňte plastové kryty.
Výsledek krok 3
