EUFAB 11559 - Page 38

38

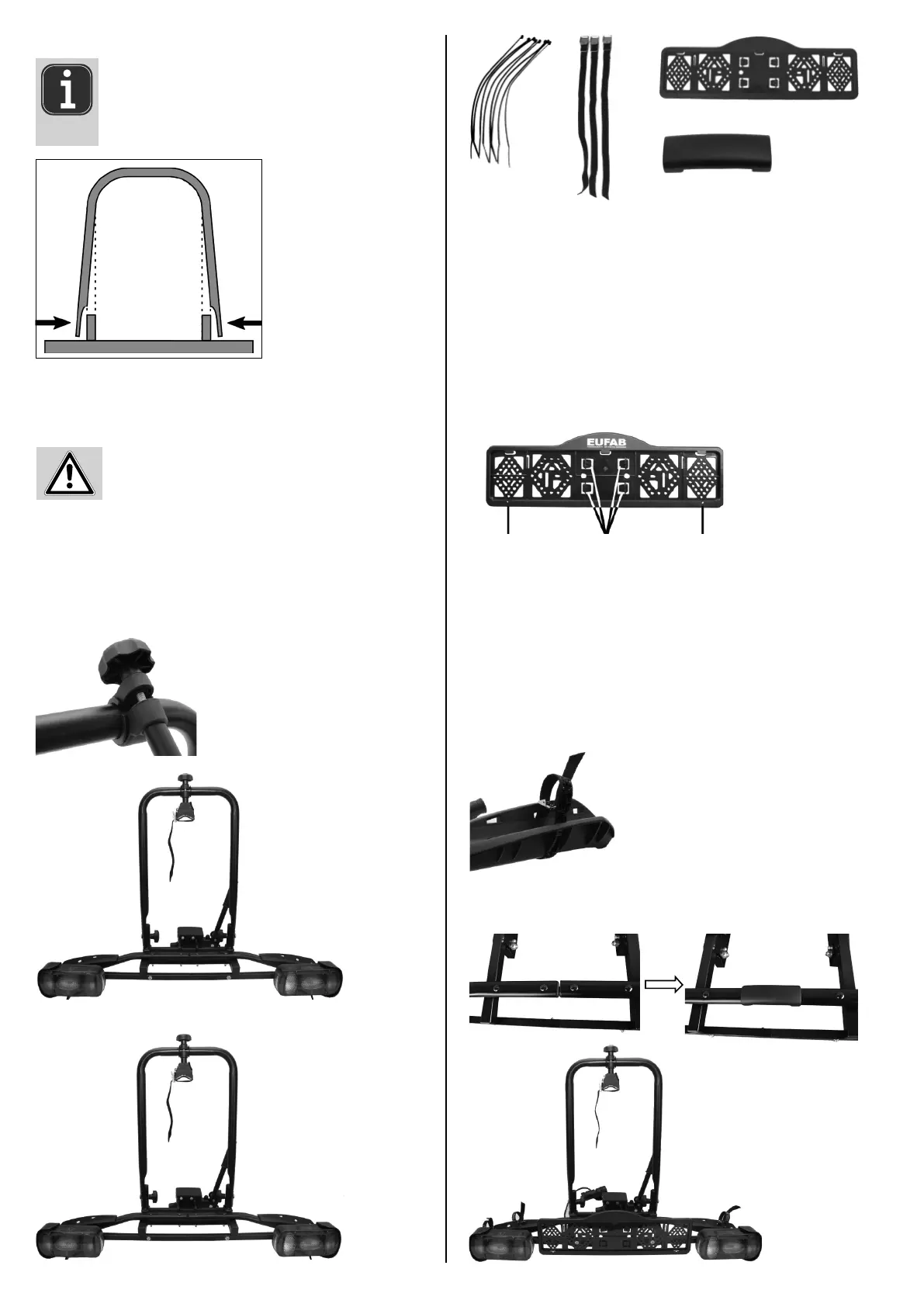

6.1.3 MONTAŻ PAŁĄKA
Osadzić pałąk na jego wsporniku na ramie podstawowej. Przymoco-
wać pałąk przy pomocy wchodzących w skład dostawy śrub zamkowych
(M8 x 60), podkładek i nakrętek z pokrętłem M8. Nakrętki z pokrętłem
trzeba zamocować od strony wewnętrznej.
UWAGA!
Obydwie nakrętki z pokrętłem należy bardzo mocno dokręcić,
tak, żeby pałąk dokładnie pasował do swego mocowania.
6.1.4 MONTAŻ WSPORNIKA RAMY
Poluzować śrubę z pokrętłem wspornika ramy i całkowicie ją wykręcić.
Otworzyć opaskę wspornika ramy i przełożyć wkładki wokół pałąka w
miejscu właściwym dla posiadanego roweru. Ponownie założyć opaskę
wokół wkładki i mocno razem ścisnąć. Zamknąć wspornik ramy śruba z
pokrętłem (jeszcze nie dokręcać).
6.1.5 MONTAŻ RAMKI TABLICY REJESTRACYJNEJ
Przed zamontowaniem ramki tablicy rejestracyjnej wykręcić śruby ze
wspornika lamp i zamontować ramkę tablicy rejestracyjnej. Ramka tablicy
rejestracyjnej i oświetlenie muszą znajdować się na równej wysokości.
Wkładanie tablicy rejestracyjnej
Zatrzaski montażowe do zamocowania tablicy rejestracyjnej znajdują się w
ramce tablicy rejestracyjnej jako części do wyłamania. Wyłamać dwa zat-
rzaski. Wsunąć tablicę rejestracyjną w ramkę, następnie wcisnąć zatrzaski
w wybrania i zamocować tablicę rejestracyjną.
6.1.6 UKŁADANIE KABLA ELEKTRYCZNEGO
Kabel lamp przymocować od dołu bagażnika, używając wchodzących w
skład dostawy opasek kablowych. Zwrócić uwagę, żeby kabla nie można
było uszkodzić podczas jazdy.
6.1.7 MONTAŻ KRÓTKICH PASÓW NAPINAJĄCYCH
Krótkie pasy napinające przełożyć od środka na zewnątrz pod uchwytem
koła, a następnie od zewnątrz do środka przez wzdłużne otwory uchwytu
koła (patrz fotogra a) (patrz także punkt 6.3).
opaski kablowe
pasy napinające, krótkie
ramka tablicy rejestracyjnej
plastikowa osłona
Wynik kroku 2
Zatrzaski wgłębieniawgłębienia
Pałąk jest dostarczany w dolnej części o ok. 5 cm szerszy niż
uchwyty, co oznacza, że rury nie są równoległe, gdy są luźne.
Podczas montażu końce rur muszą być mocno ściśnięte.
Dzięki naprężeniu wstępnemu pałąk można złożyć „bez grzecho-
tania“, co pozwala na oszczędność miejsca.
Krok 3
Części:
6.1.8 ZAŁOŻENIE PLASTIKOWEJ OSŁONY
Wetknąć plastikowe osłony na środek szyny koła.
Wynik kroku 3
