EuroLite DMX OPERATOR User Manual

00026741.DOC, Version 2.3
6/36
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
P
rodukt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
4. GERÄTEBESCHREIBUNG
4.1 Features
Kompakter DMX-Controller
192 Steuerkanäle für 12 Projektoren mit je 16 DMX Kanälen • 6 Chaser mit bis zu 240 Szenen
programmierbar • 8 Preset Scenes • Kopierfunktion der Programme und Records • Blackout-Funktion •
Musiksteuerung über eingebautes Mikrofon • 19"-Einbaumaße mit 3 Höheneinheiten

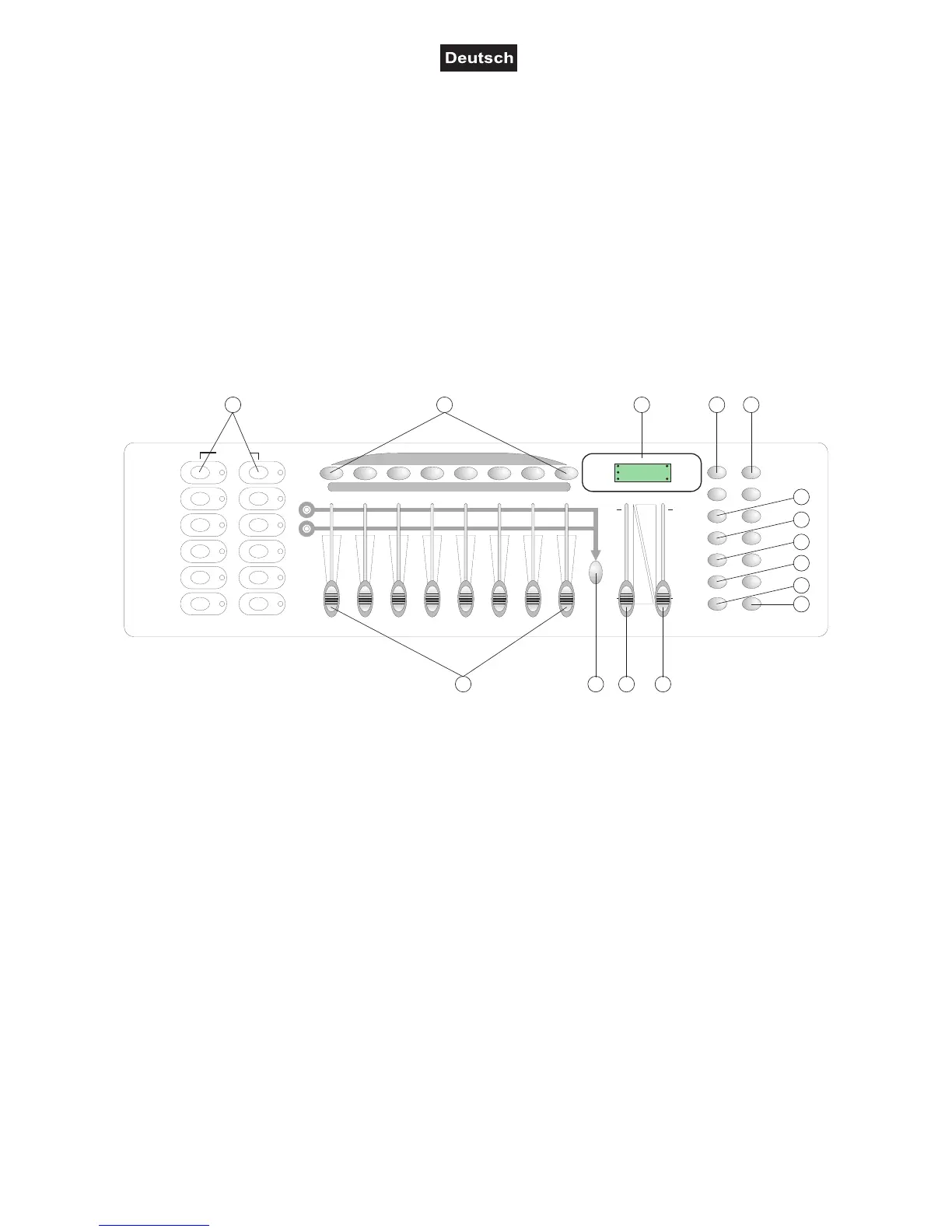

4.2 Geräteübersicht
Übersicht über die Bedienelemente
BANK
CHASE1
CHASE2
CHASE3
CHASE4
CHASE5
CHASE6
BLACKOUT
PROGRAM
MIDI/ADD
AUTO/DEL
MUSIC
BANK-COPY
TAPSYNC
DISPLAY
Black
out
Step
Programm
Musictrigger
Autotrigger
1
2
3
4
5
6
7
8
9
10
11
12
SCANNERS
SCENES
1
2
34
56
7
8
1
9
2
10
3
11
4
12
56
7
8
13 14
15 16
PAGEA
PAGEB
DMXOPERATOR
0,1sec
30sec
10MIN
0
euro
lite
e
u
r
o
l
i
t
e
®
8888
1 2 3
4 5 6 7
8 9
11
12
13
14
10
15
1) PROJEKTORWAHLTASTEN
Zur Auswahl des gewünschten Projektors.
2) SCENE-TASTEN
3) DISPLAY
4) KANALFADER
Zur Einstellung der verschiedenen DMX-Werte. Die Kanäle 1-8 lassen sich nach Drücken der
entsprechenden Projektorwahltaste durch Schieben des entsprechenden Faders direkt einstellen. Die
Kanäle 9-16 lassen sich einstellen, nachdem die Auswahl durch Drücken der Page-Taste auf CH 9-16
umgestellt wurde.
5) PAGE-TASTE
Durch Drücken der Page-Taste können Sie die Kanalfader von CH 1-8 auf CH 9-16 umstellen.
6) SPEED-FADER
7) FADE TIME-FADER
8) BANK-TASTEN
9) CHASE-TASTEN
10) PROGRAM-TASTE
11) MIDI/ADD-TASTE
12) AUTO/DEL-TASTE
13) MUSIC/BANK-COPY-TASTE
Wenn die LED leuchtet, befindet sich der Controller im Audio-Modus (Betrieb mit Musiksteuerung).
14) TAPSYNC DISPLAY-TASTE
15) BLACKOUT-TASTE
Die Blackout-Funktion verriegelt den Lichtaustritt aller angeschlossenen Geräte über den Shutter und
stoppt das Programm.
