00026741.DOC, Version 2.3
7/36

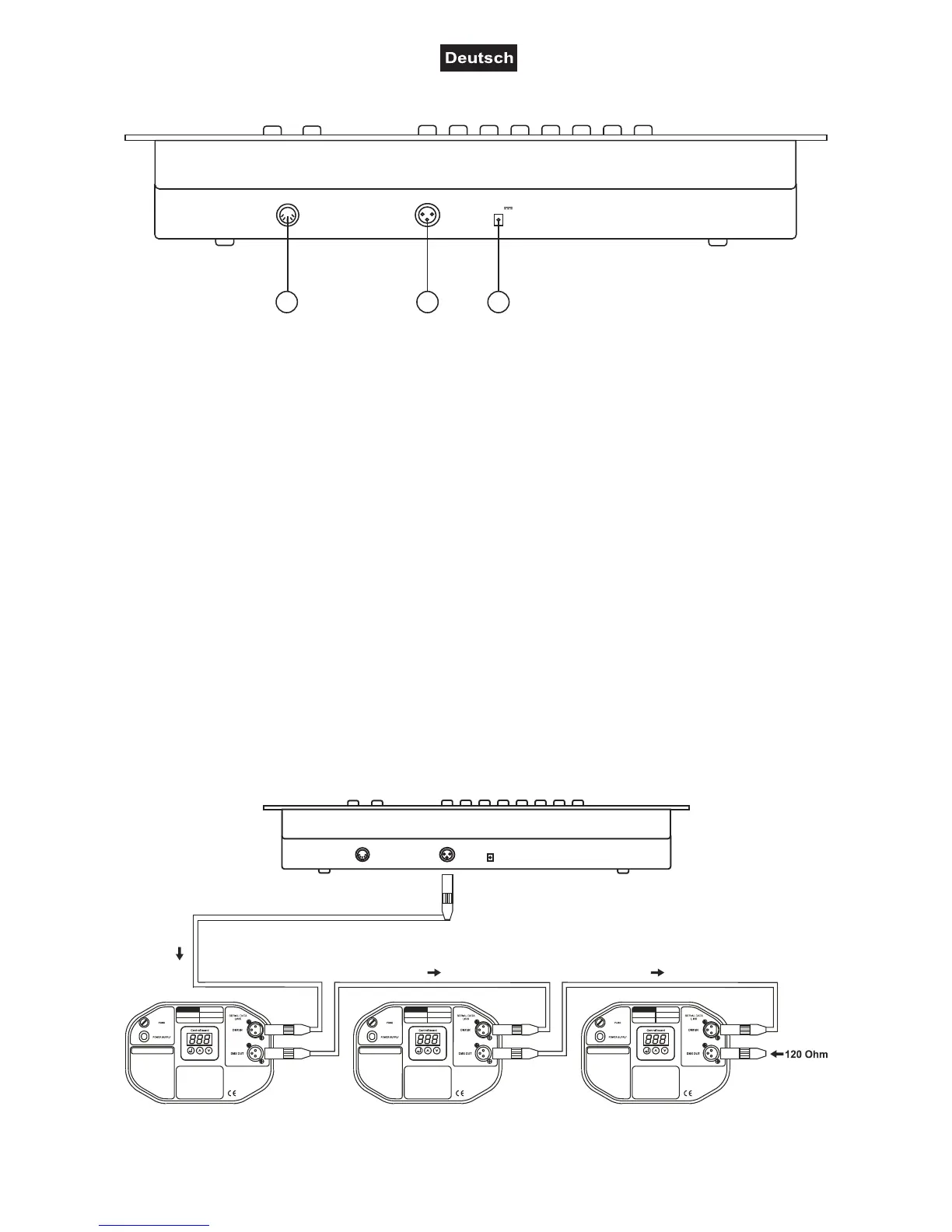

R
ückseite:
16 17 18
MIDIIN DMXOUT POWER
9-12VDC,
0.3A
16) MIDI-Eingangsbuchse
17) DMX-Ausgangsbuchse
18) Netzanschlussbuchse
5. SETUP
5.1 Installation
Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack.
Rackinstallation: Dieses Gerät ist für ein 19"-Rack (483 mm) vorgesehen. Bei dem Rack sollte es sich um
ein „Double-Door-Rack“ handeln, an dem sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das
Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl des Controllers darauf,
dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten
vorhanden ist. Dauerhafte Überhitzung kann zu Schäden an dem Gerät führen.
Sie können den Controller mit vier Schrauben M6 im Rack befestigen.
Stecken Sie die Anschlussleitung des Netzteils in die DC IN-Buchse ein. Stecken Sie das Netzteil in die
Steckdose ein.
5.2 Musiksteuerung
Die Musiksteuerung erfolgt über das eingebaute Mikrofon.
5.3 Anschluss an den Projektor
Projector1
Startingaddress1
Projector2
Startingaddress17
Projector3
Startingaddress33
