DMX512-ANSTEUERUNG
Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu
über 3-polige XLR-Anschlüsse.

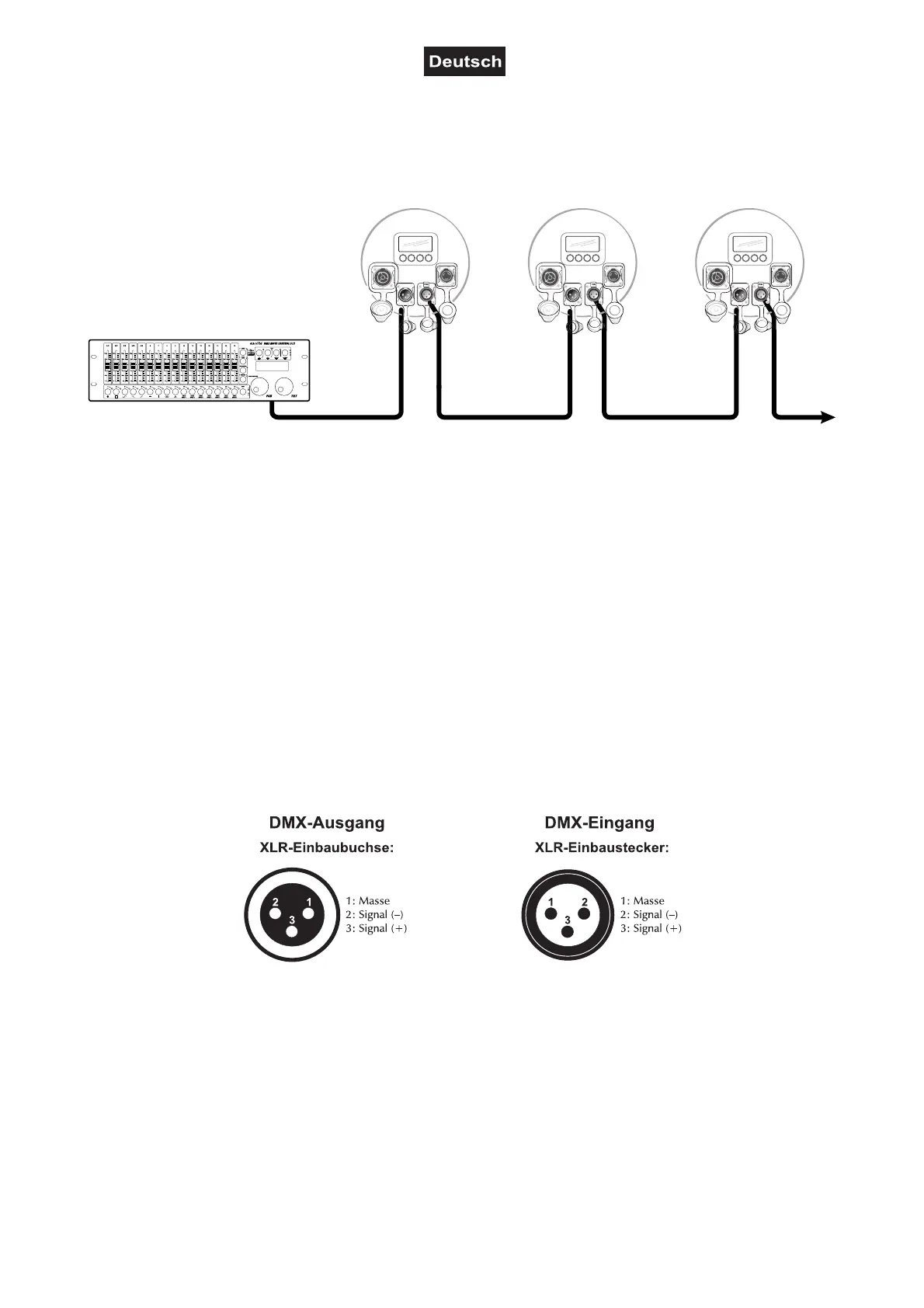

1 Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX-
Kabel.
2 Verbinden Sie den DXM-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in
der Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte
angeschlossen sind.
3 Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu
wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) und
Signal (+) ein 120-Ω-Widerstand eingelötet ist.
4 Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe
eines DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.
Belegung der XLR-Verbindung:
Gerät 1
Startadresse 1
Gerät 2
Startadresse 5
Gerät 3
Startadresse 9
DMX Controller
Program
Chase32 Step100

EuroLite LED IP PAR-64 COB Specifications

General

Light Source	COB LED
IP Rating	IP65
LED Quantity	1
Housing Material	Aluminum
Dimming	0-100%
Voltage	100-240 V AC, 50/60 Hz
Control	DMX, standalone, master/slave
Type	PAR Can
Color	RGB
DMX Channels	4/6
