51786035X18NXS_V_1_2.DOC
38/55
Codez l'interrupteur DIP no. 10 à On pour définer l'appareil master. Codez l'interrupteur DIP no. 1 à On pour
définer les appareils slave.

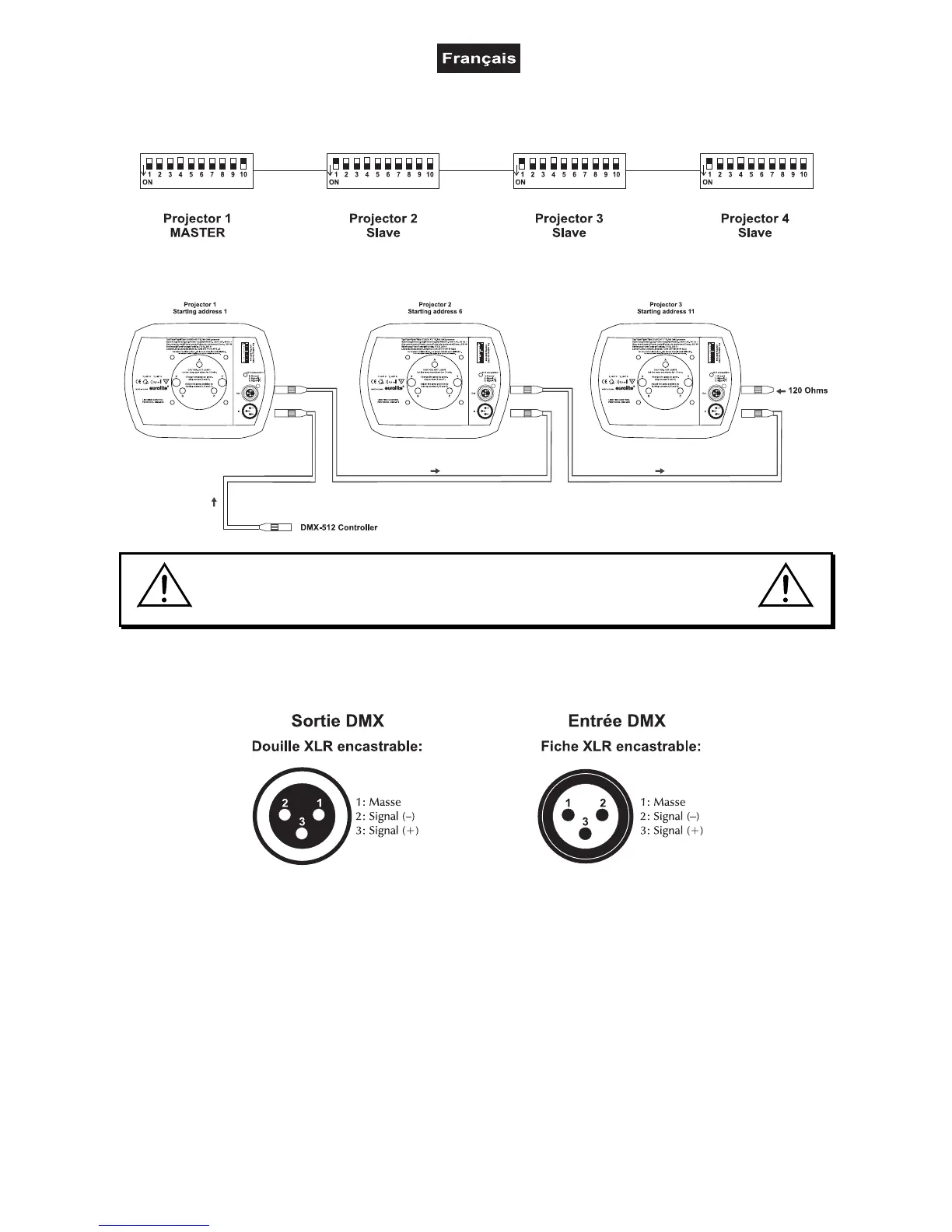

Occupation des interrupteurs DIP:
Connexions au contrôleur DMX-512 / raccord projecteur - projecteur
Faites attention que les câbles n'ont pas de contact entre eux.
Il se peut autrement que les appareil ne
fonctionneront pas correctement.
Le raccord entre le contrôleur et le projecteur ainsi qu’entre les projecteurs doit être effectué avec un câble
gainé bipolare. Raccord XLR 3 pôles.
Occupation de la connection XLR:
Quand vous utilitsez un contrôleur avec cette occupation, vous pouvez directement connecter la sortie DMX
du contrôleur avec l'entrée DMX du premier appareil de la chaîne DMX. Quand vous voulez connecter des
contrôleurs DMX avec des sorties DMX différentes, il est nécéssaire d'utiliser des câbles d'adaptation.
Connecter une chaîne DMX serielle:
Connectez la sortie DMX du premièr appareil de la chaîne avec l'entrée DMX de l'appareil prochaine.
Toujours connectez une sortie avec une entrée de l'appareil prochaine jusqu'à tous appareil soient
connectés.
Attention: Au projecteur ulterieur, le câble DMX doit être obturé par une résistance de termination. Braser
une résistance de 120
Ω
sur la prise XLR entre Data (-) et Data (+) et l’attacher dans la sortie DMX du
projecteur ultérieur.
