51786035X18NXS_V_1_2.DOC
9/55

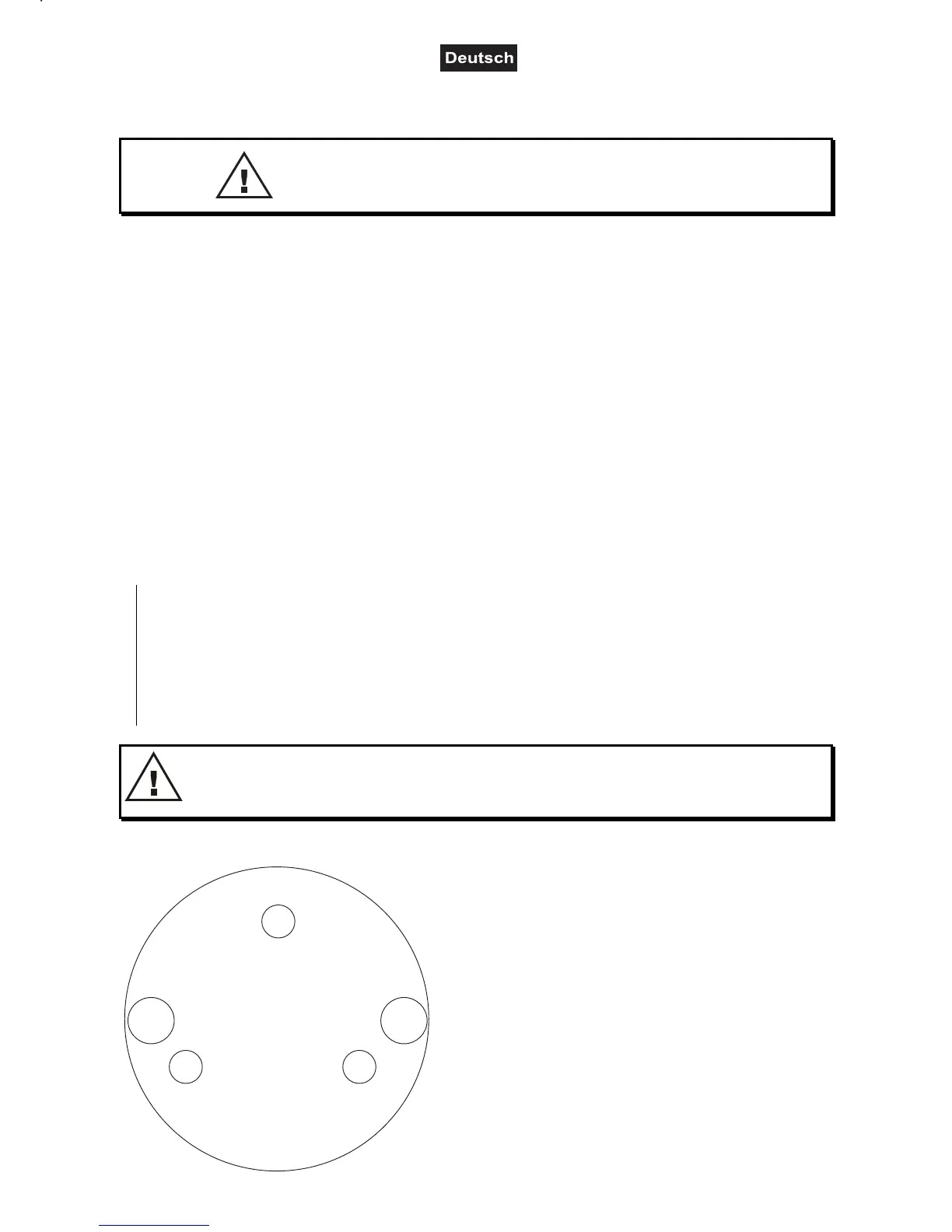

A
CB
XY
CAUTION, HOT LAMP!
Let the lamp cool down for 10 min.
Change the lamp by loose-
ning screws X and Y.
Adjust the lamp position by
turning screws A, B and C.
Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm
mit Visier, Lederschurz) gewechselt werden.
Die Lampe muss gewechselt werden, wenn diese beschädigt ist
oder sich durch Wärme verformt hat!
ACHTUNG!
Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden. Führen Sie
deshalb Buch über die Betriebsstunden der Lampe bzw. kontrollieren Sie einen evtl. vorhandenen Betriebs-
stundenzähler in regelmäßigen Abständen und ersetzen Sie die Lampe rechtzeitig!
Ausgebaute Leuchtmittel in einem splittergeschützten Behälter aufbewahren und fachgerecht entsorgen!
Die verwendete Lampe erreicht Temperaturen von bis zu 600° C.
Vor dem Wechseln der Lampe diese unbedingt erst abkühlen lassen (ca. 10 Minuten) und das Gerät
allpolig von der Netzspannung trennen (Netzstecker ziehen).
Vermeiden Sie es, den Glaskörper mit bloßen Händen zu berühren. Beachten Sie auch unbedingt die Hin-
weise des Lampenherstellers.
Setzen Sie keine Lampen mit einer höheren Leistungsangabe ein. Lampen mit einer höheren Leistung ent-
wickeln höhere Temperaturen, für die das Gerät nicht ausgelegt ist. Bei Zuwiderhandlungen erlischt die Ga-
rantie.
Vorgehensweise:
Schritt 1: Lösen Sie die Befestigungsschrauben X und Y des Lampensystems und entnehmen Sie
dieses vorsichtig aus dem Gehäuse.
Schritt 2: Wird eine defekte Lampe ausgetauscht, entfernen Sie zunächst die defekte Lampe aus dem
Lampenhalter.
Schritt 3: Setzen Sie die Lampe vorsichtig in den Lampenhalter ein.
Schritt 4: Führen Sie das Lampensystem wieder in das Gehäuse ein und ziehen Sie die Befestigungss-
schrauben fest.
Schritt 5: Justieren Sie die Lampe wie unter Lampenjustierung beschrieben.
Schalten Sie das Gerät niemals ein, ohne vorher alle Abdeckungen geschlossen zu haben!
Lampenjustierung
Der Lampenhalter des Gerätes wird ab Werk justiert.
Da sich die zu verwendenden Lampen von Hersteller
zu Hersteller unterscheiden, kann es u. U. notwendig
sein, die Position des Lampenhalters nachzujustieren.
Zünden Sie die Lampe, öffnen Sie den Shutter und die
Iris, stellen Sie die Dimmerintensität auf 100 % und
fokussieren Sie den Lichtstrahl auf einer ebenen
Oberfläche (Wand). Zentrieren Sie den "Hot Spot" (d. i.
der hellste Teil des Lichtstrahls) durch Drehen der
Schrauben "A, B, C". Drehen Sie immer nur an einer
Schraube, um den Hot Spot diagonal über die
Projektion zu bewegen. Wenn Sie keinen Hot Spot
entdecken können, justieren Sie die Lampe so lange,
bis das Licht gleichmäßig verteilt ist.
Wenn der Hot Spot zu hell erscheint, können Sie
dessen Intensität abschwächen, indem Sie die Lampe
