28
I (A)
t
90A
0,5 s 1 s 1,5 s
120A

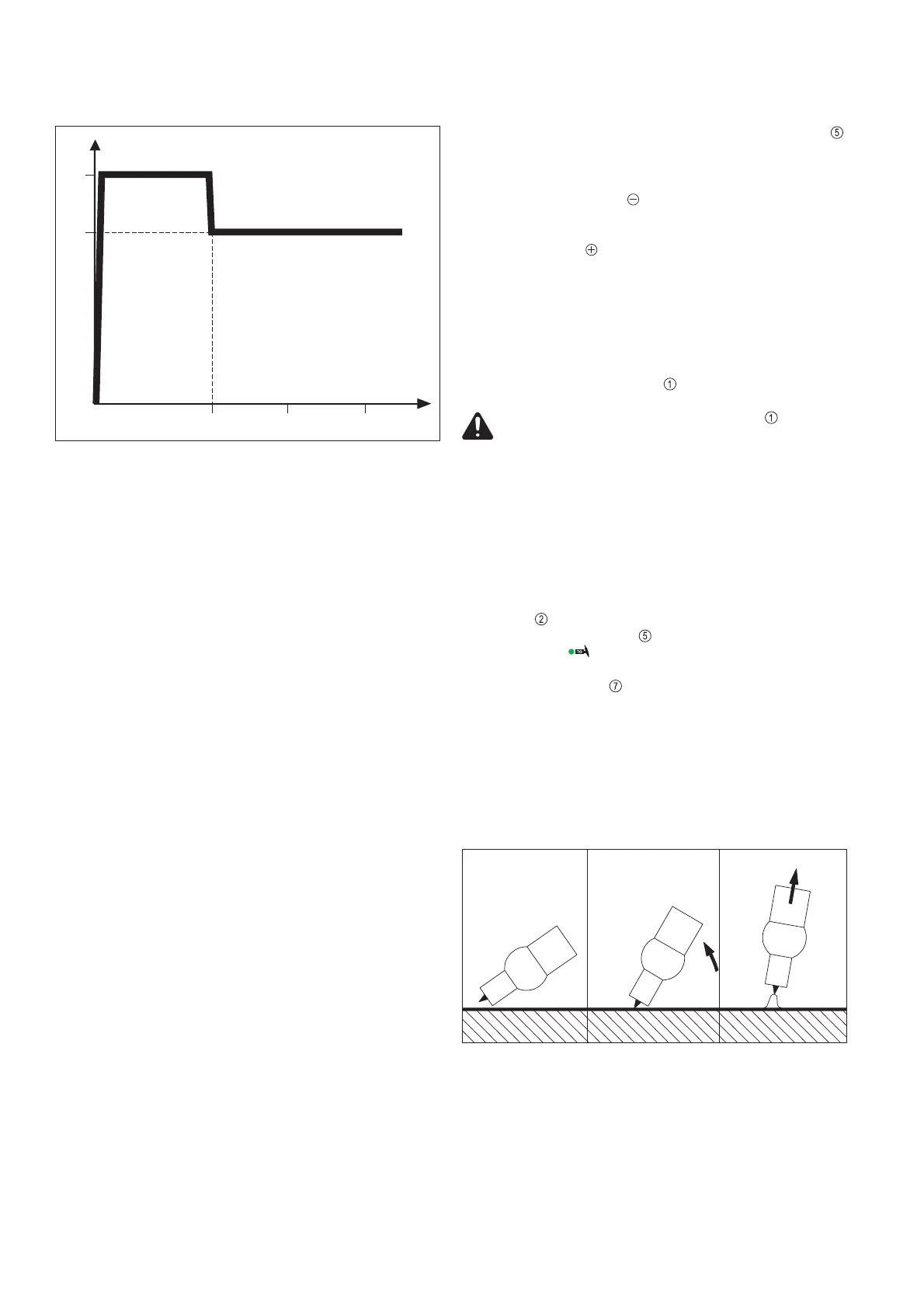

Fig.7 Exemple de fonction "hot start"
Mode de fonctionnement :
Le courant de soudage est augmenté à une valeur définie
pendant une demi-seconde. Cette valeur est d'un tiers su-
périeure au courant de soudage réglé (fig. 7)
Exemple : La valeur réglée sur le régulateur est 90 A. Le courant
"hot start" s'éléve alors à 90 A + (90 A / 3) = 120 A
Remarque ! Si le courant de soudage est réglé à 120 A ou plus,
le courant "hot start" est limité à 160 A.
Fonction Anti-Stick
Lorsque l'arc électrique raccourcit, la tension de soudage peut
baisser à tel point que la baguette commence à coller.
En activant la fonction anti-stick, on peut empêcher cette sur-
chauffe. Lorsque la baguette commence à coller, la source de
courant éteint immédiatement l'arrivée de courant au bout de
1,5 secondes. Une fois la baguette levée de la pièce à souder,
le soudage peut reprendre sans problème.
Fig.8 Positionnement de la torche
a) positionnement de
la buse de gaz
b) amorçage par
contact avec la
pièce à souder
c) arc amorçé
Soudage TIG
Remarque ! Si le procédé sélectionné est le soudage TIG ,
n'utilisez pas d'électrodes de tungstène pur (couleur verte).
- Brancher la fiche d'alimentation de la torche de soudage TIG
sur la prise de courant
et verrouiller en tournant vers la
droite
- Brancher la fiche secteur du câble de mise à la masse sur la
prise de courant
et verrouiller en tournant vers la droite
- Equiper la torche (voir mode d'emploi de la torche de
soudage)
- Attacher la pince de mise à la masse sur la pièce à souder
- Fixer le détendeur sur la bouteille de gaz protecteur
- Relier le tuyau de gaz au détendeur
- Ouvrir la valve de la bouteille de gaz
- Brancher la fiche secteur
- Mettre l'interrupteur principal sur la position "I"
Attention! Dès que l'interrupteur principal est mis sur
"I", l'électrode en tungstène est sous tension. Dans ce
cas, veiller à ce que l'électrode en tungstène n'entre pas
en contact avec des pièces conductrices ou de mise à la
terre, telles que pièce à souder, boîtier, etc.
Si vous utilisez une torche avec valve à gaz :
- Ouvrir la soupape d'arrêt sur la torche ou appuyer sur le
bouton-poussoir de la torche et régler la quantité de gaz
désiré sur le détendeur.
- Sélectionner un des procédés suivants avec la commutateur
procédé :
- procédé soudage TIG
- le témoin est allumé
- Sélectionner l'intensité de courant à l'aide du régulateur du
courant de soudage
- Monter la buse de gaz de la torche sur le point d'amorçage
de sorte que la distance entre la pointe de l'électrode et la
pièce à souder soit d'environ 2-3 mm (voir fig. 8a)
- Redresser la torche jusqu'à ce que la pointe de l'électrode
touche la pièce à souder (voir fig. 8b)
- Soulever la torche de soudage et la faire pivoter vers la
position normale - l'arc s'amorce (voir fig. 8c)
- Effectuer le soudage
