Das Setup-Menü
Mittels Setup-Menü sind folgende Parameter einstellbar:
- Dynamik (für das Verfahren Stabelektroden-Schweißen)
- Kennlinie (für das Verfahren Stabelektroden-Schweißen mit
CEL-Elektrode)
Funktionsprinzip
Die Parameter sind in 4 Stufen einstellbar.
Die Anzahl der leuchtenden Anzeigen entspricht der eingestell-
ten Stufe.
Anzeigen leuchten: Einstellung
keine Stufe 0
eine Stufe 1
zwei Stufe 2
drei Stufe 3
Stufe 3
Beispiel: leuchten drei Anzeigen,
ist Stufe 3 eingestellt

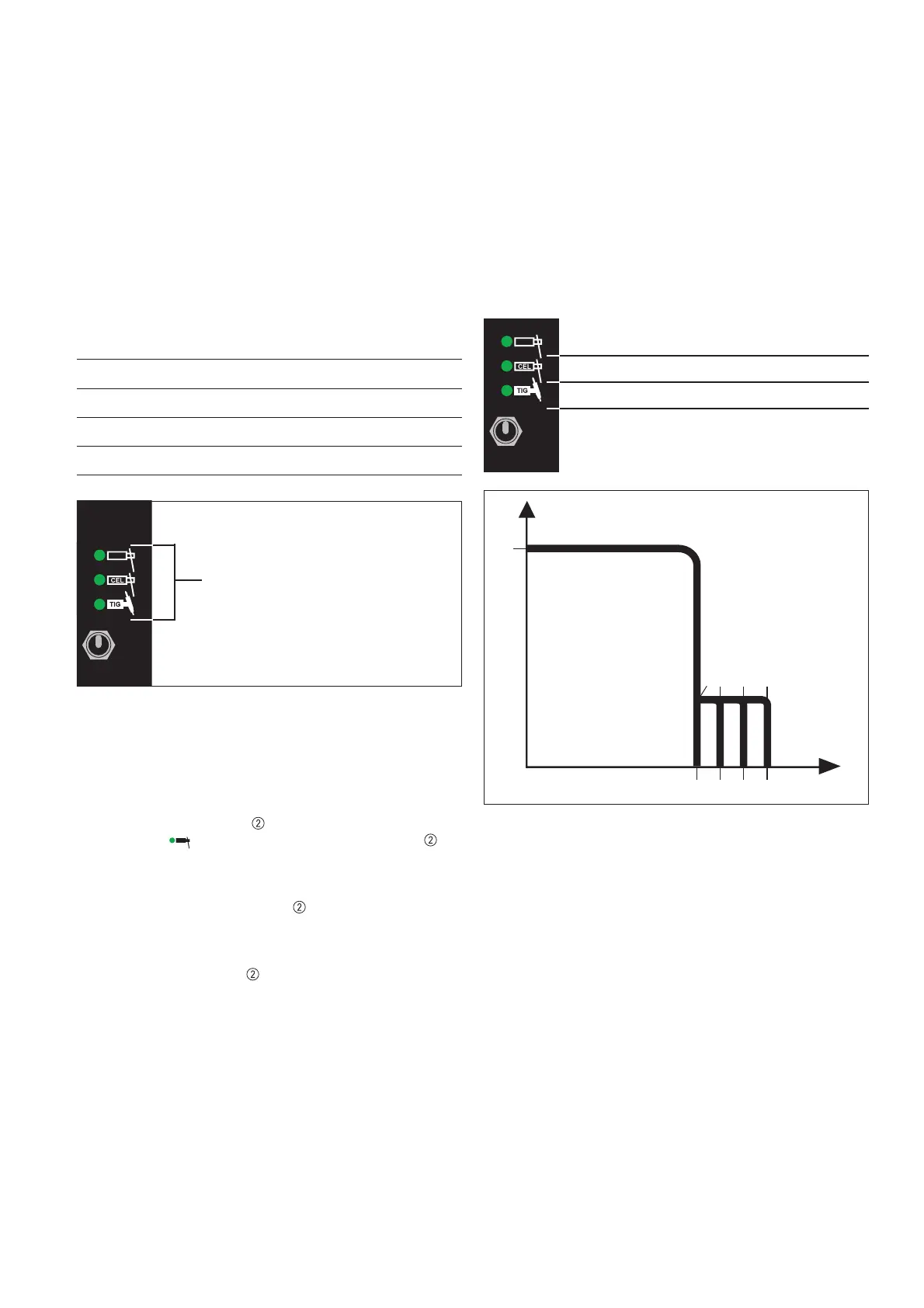

Abb.9 Beispiel für Anzeige Stufe
Parameter einstellen
Die Einstellung wird anhand des Parameters Dynamik, für das
Verfahren Stabelektroden-Schweißen, beschrieben.
- Mit Kipptaster Verfahren das Verfahren Stabelektroden-
Schweißen anwählen und Kipptaster Verfahren ge-
drückt halten
- Für 1 Sekunde wird die voreingestellte Stufe angezeigt
Solange der Kipptaster Verfahren gedrückt bleibt, wird der
Parameter Dynamik jede Sekunde um eine Stufe erhöht.
- Wird die gewünschte Stufe angezeigt
- Kipptaster Verfahren loslassen
- Eingestellte Stufe für den Parameter Dynamik ist gespei-
chert
- Das Verfahren Stabelektroden-Schweißen wird angezeigt
Hinweis! Die eingestellten Parameter bleiben auch nach Zie-
hen des Netzsteckers gespeichert.
Parameter Dynamik (für das Verfahren
Stabelektroden-Schweissen)
Der Parameter Dynamik dient zur Beeinflussung der Kurz-
schlußstromstärke im Moment des Tropfenüberganges.
Bei Tendenz zum Festkleben der Stabelektrode, den Parame-
ter Dynamik auf eine höhere Stufe einstellen.
Stufe 0...... besonders weicher und spritzerarmer Lichtbogen
Stufe 3...... besonders harter und stabiler Lichtbogen
40 A (Werkseinstellung)
27 A
13 A
0 A (keine LED)
Abb.10 Stabelektroden-Schweißen: Einstellung Parameter Dynamik
I (A)
U (V)
Stufe
12 3
+13A +27A +40Aeingestellter Schweißstrom
Leerlaufspannung
0
