15
Hinweis! Optimale Fixierung nur im oberen Teil der Gasfla-
sche (nicht am Flaschenhals)
- Schutzkappe der Gasflasche entfernen
Achtung! Vor Öffnen des Gasflaschenventils darauf
achten, daß die Austrittsöffnung nicht auf Personen
zielt.
- Gasflaschenventil kurz nach links drehen um umliegenden
Schmutz zu entfernen
- Dichtung am Druckminderer überprüfen
- Druckminderer auf Gasflasche aufschrauben und festzie-
hen
- Anschluß Schutzgas des Verbindungsschlauchpaketes (To-
talArc² 4000 / 5000), bzw. Anschluß Schutzgas an der
Stromquelle TotalArc² 3000, mittels Gasschlauch mit dem
Druckminderer verbinden
Schweißbrenner montieren
Hinweis! Es können nur wassergekühlte Schweißbrenner mit
externem Wasseranschluß verwendet werden.
- Netzschalter in Stellung „O“
- Richtig ausgerüsteten Schweißbrenner mit dem Einlaufrohr
voran in den Brenner-Zentralanschluß einschieben
- Überwurfmutter zur Fixierung von Hand festziehen
- Steuerstecker des Schweißbrenners an der Anschlußbuch-
se Brennersteuerung einstecken und verriegeln
- Wasserschläuche für Wasservor- und rücklauf des Schweiß-
brenners farbrichtig an den Steckanschlüssen , des
Drahtvorschubes (TotalArc² 4000 / 5000), bzw. an den
Steckanschlüssen , (TotalArc² 3000), anschliessen
Kühlgerät in Betrieb nehmen
Hinweis! Vor jeder Inbetriebnahme des Kühlgerätes Kühlflüs-
sigkeitsstand sowie Reinheit der Kühlflüssigkeit kontrollieren.
Werkseitig ist das Kühlgerät mit ca. 2l Kühlflüssigkeit (Misch-
verhältnis von Wasser:Spiritus = 1:1) gefüllt.
- Netzschalter in Stellung „O“
- Schraubkappe entfernen
- Kühlflüssigkeit einfüllen (Mischverhältnis lt. nachfolgender
Tabelle)
- Schraubkappe wieder anbringen
Hinweis! Nur sauberes Leitungswasser und Spiritus verwen-
den. Andere Frostschutzmittel sind wegen ihrer elektrischen
Leitfähigkeit nicht zu empfehlen.
Achtung! Da Castolin auf Faktoren wie Qualität, Rein-
heit und Füllstand der Kühlflüssigkeit keinen Einfluß hat,
wird für die Kühlmittelpumpe keine Garantie übernom-
men.
Außentemperatur Mischverhältnis Wasser : Spiritus
+ °C bis -5°C 4,00 l : 1,00 l
-5°C bis -10°C 3,75 l : 1,25 l
-10°C bis -15°C 3,50 l : 1,50 l
-15°C bis -20°C 3,25 l : 1,75 l
Verbindungsschlauchpaket an
Drahtvorschub anschliessen
Bei den Stromquellen TotalArc² 4000 / 5000 ist die Stromquelle
mittels Verbindungsschlauchpaket mit dem Drahtvorschub zu
verbinden. Benutzer einer TotalArc² 3000 können dieses Kapi-
tel überspringen und im Kapitel „Gasflasche montieren / an-
schließen“ weiterlesen.
- Netzschalter in Stellung „O“
- Option Drahtvorschubaufnahme ist montiert: Drahtvorschub
auf dem Zapfen der Drahtvorschubaufnahme einrasten
lassen
Achtung! Wird die Option Drahtvorschubaufnahme nicht
verwendet: Beim Aufstellen des Drahtvorschubs darauf
achten, daß der Drahtvorschub nicht umstürzen kann.
- Option Drahtvorschubaufnahme ist nicht montiert: Draht-
vorschub auf die Stromquelle stellen
- Zugentlastung in vorgesehene Öffnung am Drahtvorschub
stecken und fixieren
Hinweis! Bei hoher Belastung der Zugentlastung, diese mittels
Schrauben am Drahtvorschub festschrauben. Für Verbindungs-
schlauchpakete mit einer Länge von 1,5 m ist keine Zugentla-
stung vorgesehen.
- Gasschlauch des Verbindungsschlauchpaketes an An-
schlußbuchse Schutzgas anstecken und mit Überwurf-
mutter festziehen
- Schlauch Wasservor- und rücklauf des Verbindungs-
schlauchpakets farbrichtig an den Anschlüssen
und
anstecken und mit Überwurfmutter festziehen
- Anschlußbuchse Fernbedienung des Verbindungsschauch-
pakets an Stecker Datenübertragung Fernbedienung
anstecken und mit Überwurfmutter festziehen
- Buchse Schweißpotential des Verbindungsschlauchpakets
an Stecker anstecken und durch Drehen verriegeln
Hinweis! Um Abnützungserscheinungen vorzubeugen soll bei
Montage der Kabel / Schläuche des Verbindungsschlauchpa-
kets eine „Schlaufenbildung nach innen“ erfolgen.

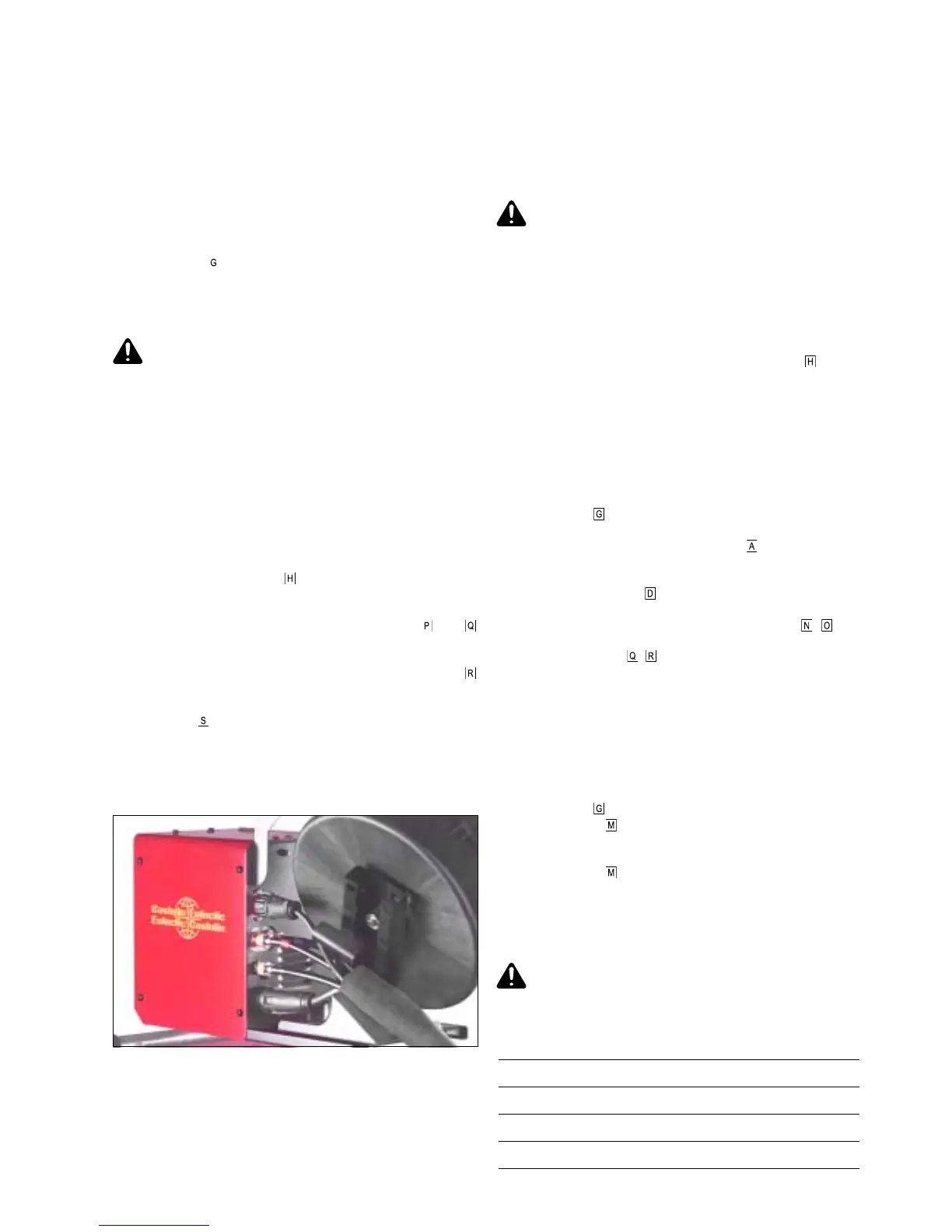

Abb.7g Verbindungsschlauchpaket am Drahtvorschub
Gasflasche montieren / anschliessen
- Gasflasche auf Geräteboden aufsetzen
- Gasflasche mit Kette fixieren
