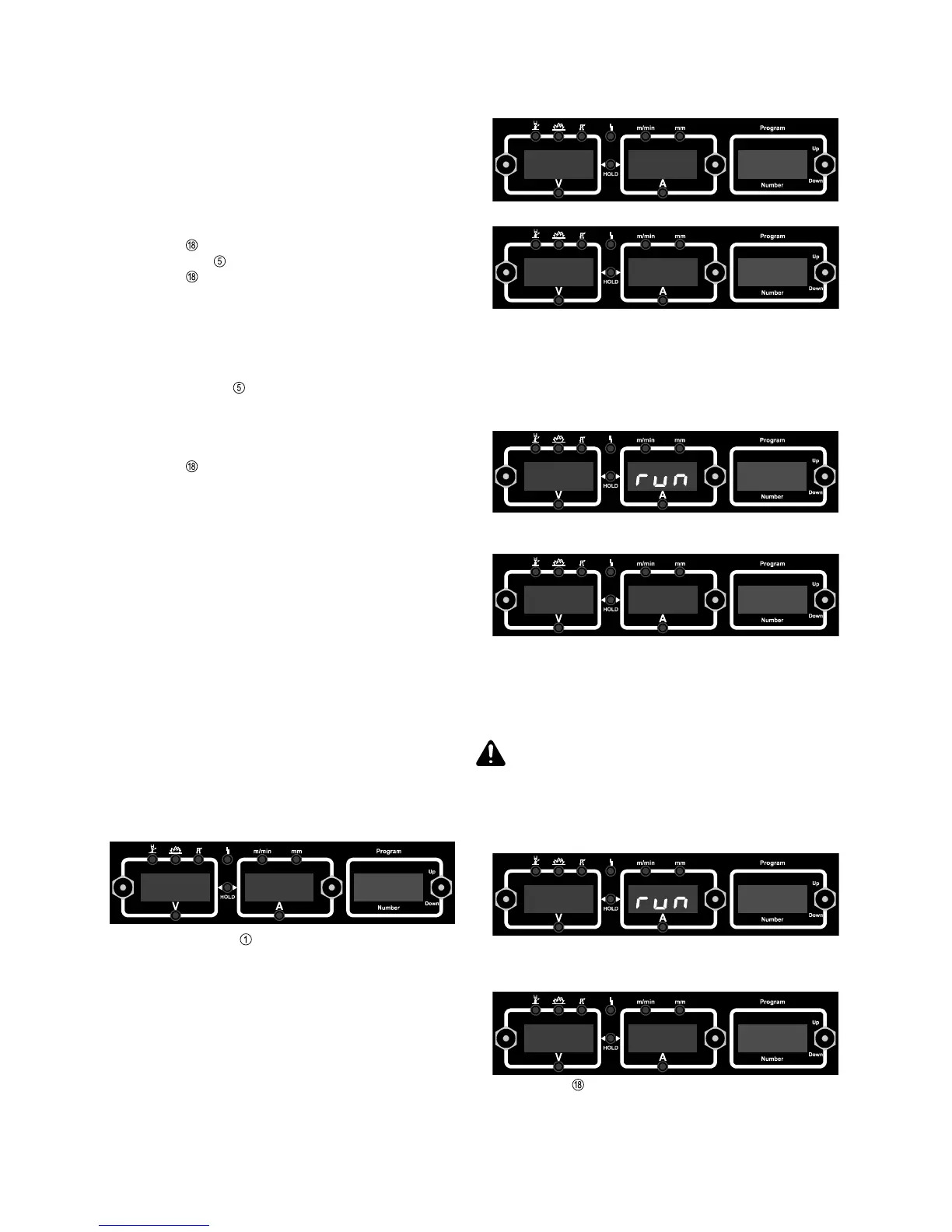

22
- Brennertaster drücken
- Mit Taster Einstellrad entsprechende PushPull-Unit aus
nachfolgender Liste anwählen
5....... Hand PushPull mit Leistungspotentiometer
6....... Hand PushPull ohne Leistungspotentiometer
7....... Binzel Hand PushPull 42V mit Leistungspotentio-
meter
8....... Binzel Hand PushPull 42V ohne Leistungspotentio-
meter
9....... Binzel Roboter PushPull 42V (Getriebe: 17,1:1)
1)
10 .... Binzel Roboter PushPull 24V (Getriebe: 17,1:1)
1)
11 .... Dinse Roboter PushPull 42V
12 .... Hulftegger Hand PushPull
1)
Funktionsabweichungen durch Motor- und Getriebetole-
ranzen möglich - eventuell Werksabgleich notwendig
- Antriebseinheiten beider Drahtvorschub-Motoren (z.B.
Schweißbrenner und Drahtvorschub) entkoppeln - Draht-
vorschub-Motoren müssen unbelastet sein
- Brennertaster drücken
Drahtvorschub-Motoren werden in unbelastetem Zustand
abgeglichen; während des Abgleichs wird am rechten Dis-
play „run“ angezeigt
PushPull-Unit
Der Abgleich der PushPull-Unit muß vor jeder erstmaligen
Inbetriebnahme erfolgen. Wird dieser nicht durchgeführt wer-
den Standardparameter verwendet - das Schweißergebnis
kann unter Umständen nicht zufriedenstellend sein.
- Funktion „PPU“ in der zweiten Menüebene (2nd) anwählen
- Antriebseinheiten beider Drahtvorschub-Motoren wieder
einkoppeln
- Schweißdraht in Antriebseinheiten beider Drahtvorschub-
motoren (z.B. Schweißbrenner und Drahtvorschub) ein-
spannen
Achtung! Schweißbrenner vom Körper weghalten -
Gefahr durch austretenden Schweißdraht.
- Brennertaster drücken
Drahtvorschub-Motoren werden im belasteten Zustand ab-
geglichen; während des Abgleichs wird am rechten Display
„run“ angezeigt
- Der PushPull-Unit Abgleich ist erfolgreich abgeschlossen,
wenn am Display die zuvor eingestellten Werte„PPU“ und
z.B. „5“ erscheinen.
- Ist der Abgleich im unbelasten Zustand abgeschlossen wird
am Display „St2“ angezeigt
- Taster MEM
zweimal drücken um das Setup-Menu zu
verlassen
2nd - Zweite Ebene des Setup-Menüs
Die Funktionen PPU (PushPull-Unit) und C-C (Abschaltung
Kühlgerät) wurden in einer zweite Menüebene untergebracht.
In zweite Menüebene (2nd) wechseln
- Wie unter „In das Setup-Menü einsteigen“ beschrieben, den
Parameter „2nd“ anwählen
- Taster MEM drücken und halten
- Taster Verfahren drücken
- Taster MEM loslassen
Die Stromquelle befindet sich nun in der zweiten Menüebene
(2nd) des Setup-Menüs. Die Funktion „PPU“ (PushPull-Unit)
wird angezeigt.
Funktion anwählen
- Mit Taster Verfahren die gewünschte Funktion anwählen
- Funktion wie in nachfolgenden Kapiteln beschrieben ein-
stellen
Zweite Menüebene (2nd) verlassen
- Taster MEM drücken
Hinweis! Änderungen werden durch Funktionswechsel bzw.
Verlassen der zweiten Menüebene (2nd) aktiv.
PPU...PushPull-Unit (siehe Kapitel „PushPull-Unit“)
C-C... Abschaltung Kühlgerät ... ON / OFF / Aut
Werkseinstellung: Aut (Automatisch)
5
P P U
6
P P U
S T I
S T I
S T 2
S T 2
6
P P U
