Changement des galets d‘entraînement
Pour le transport optimal du fil-électrode, les galets d‘entraî-
nement doivent être adaptés au diamètre du fil à souder ainsi
qu‘à l‘alliage du fil.
- Mettre l‘interrupteur principal en position "O"
- Ouvrir le capot de la bobine de fil (DS III) ou l’élément latéral
gauche de la source de courant TotalArc² 3000
- Ouvrir le panneau latéral gauche de la source de courant
- Faire pivoter les dispositifs presseurs et vers l‘avant
- Basculer les leviers de pression et vers le haut
- Enlever les axes enfichables -
- Oter les galets d‘entraînement -
- Monter les nouveaux galets d‘entraînement
Remarque ! Monter les galets de telle sorte que l‘indication du
diamètre de fil à utiliser soit lisible.
- Réenfoncer les axes enfichables - - jusqu‘au déclic de
verrouillage
- Basculer les leviers de pression et vers le bas
- Remettre les dispositifs presseurs et en position
verticale
- Règler la force de tension à l‘aide des écrous tendeurs
et
- Fermer le capot de la bobine de fil ou l’élément latéral

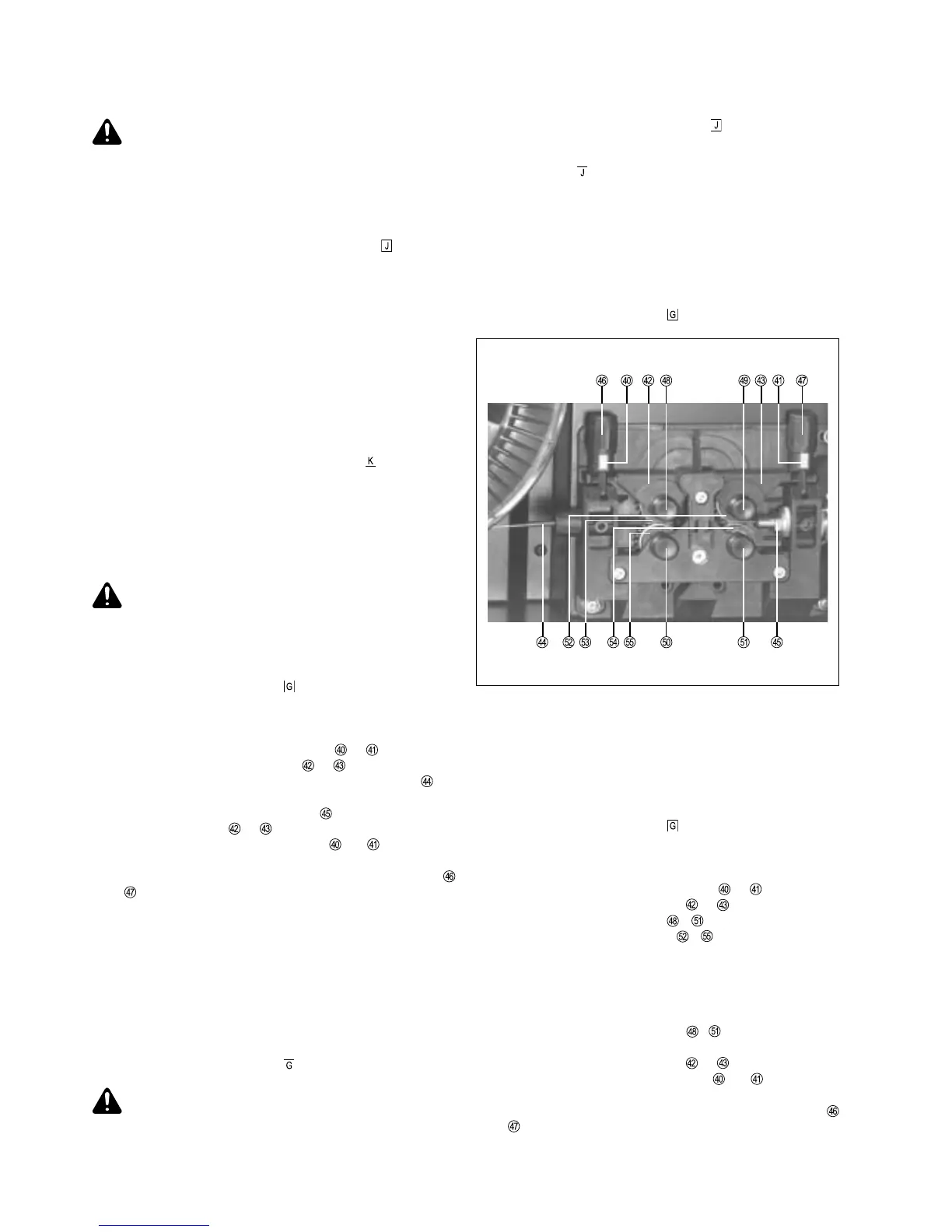

Fig.8 Entraînement à 4 galets
Attention ! Lorsque l‘appareil est en fonctionnement, le
débit d‘eau doit être contrôlé à intervalle régulier - le
reflux doit fonctionner parfaitement.
Réglage du débit de gaz de protection
- Brancher la fiche secteur
- Mettre l‘interrupteur principal en position „I“
- Presser la touche de réglage du débit de gaz
- Tourner la vis de réglage située au bas du détendeur jusqu‘à
ce que le manomètre indique la quantité voulue
Installation de la bobine de fil
- Mettre l‘interrupteur principal en position „O“
- Ouvrir le capot de la bobine de fil (DS III) ou l’élément latéral
gauche de la source de courant TotalArc² 3000
- Ouvrir le panneau latéral de la source de courant
- Placer la bobine de fil du bon côté sur le moyeu
- Veiller à ce que l‘ergot de verrouillage s‘engage jusqu‘au
déclic dans le trou de la bobine
- Régler le frein à l‘aide de la vis de serrage
- Replacer le capot de la bobine ou le panneau latéral
Remarque ! Le frein doit être réglé de sorte que la bobine ne
continue pas à tourner par inertie à l‘arrêt du soudage -
toutefois, la vis de serrage ne doit pas être trop serrée pour ne
pas surcharger le moteur.
Attention ! Toujours s‘assurer que la bobine est bien
engagée dans le moyeu.
Introduction du fil-électrode
- Mettre l‘interrupteur principal en position "O"
- Ouvrir le capot de la bobine de fil (DS III) ou l’élément latéral
gauche de la source de courant TotalArc² 3000
- Ouvrir le panneau latéral gauche de la source de courant
- Faire pivoter les dispositifs presseurs et vers l‘avant
- Basculer les leviers de pression et vers le haut
- Introduire le fil-électrode dans le guide d‘entrée de
l‘entraînement à 4 galets puis l‘enfoncer d‘environ 5 cm
dans le guide d‘entrée de la torche
- Basculer les leviers et vers le bas
- Remettre les dispositifs presseurs et en position
verticale
- Régler la force de tension à l‘aide des écrous-tendeurs
et
Remarque ! Régler la force de tension de telle sorte que le fil-
électrode ne se déforme pas et que le transport se fasse
parfaitement.
- Dérouler le faisceau de torche et le maintenir le plus rectili-
gne possible
- Retirer la buse à gaz de la torche
- Dévisser le tube-contact
- Brancher la fiche secteur
- Mettre l‘interrupteur principal en position „I“
Attention ! Lors du chargement du fil, maintenir la
torche éloignée du corps.
- Presser la touche d‘introduction du fil jusqu‘à ce que le fil-
électrode sorte de la torche
- Terminer l‘opération de chargement en lâchant la touche
d‘introduction
Remarque ! Après avoir lâché la gâchette de la torche, la
bobine ne devrait pas continuer à tourner. Le cas échéant,
modifier le réglage du frein.
- Revisser le tube-contact
- Remettre la buse sur la torche
- Fermer le capot de la bobine de fil ou l’élément latéral
- Mettre l‘interrupteur principal en position "O"
