- Appuyer sur bouton de torche
- Moyennant le bouton de réglage
sélectionner unité
PushPull de la liste suivante
5...... Hand PushPull sans potentiomètre de puissance
6...... Hand PushPull avec potentiomètre de puissance
7...... Robot Binzel PushPull manuel 42 V avec potentio-
mètre de puissance
8...... Robot Binzel PushPull manuel 42 V sans potentio-
mètre de puissance
9...... Robot Binzel PushPull 42V
(rapport de réduction: 17,1:1)
1)
10 ... Robot Binzel PushPull 24V
(rapport de réduction: 17,1:1)
1)
11 ... Robot Dinse PushPull 42 V
12 ... Robot Hulftegger PushPull manuel 42 V
- Découpler unités d‘entraînement des deux moteurs dévi-
doirs fil (p. ex. torche de soudage et dévidoir fil) - les moteurs
dévidoirs fil ne doivent pas être chargés
- Appuyer sur bouton de torche
Les moteurs dévidoirs fil sont ajustés en état non chargé;
entre-temps l‘écran droit affiche «run»
Unité PushPull
L‘ajustage de l‘unité PushPull doit s‘effectuer avant toute
première mise en service. Si l‘appareil n‘est pas ajusté les
paramètres standard seront utilisés - il en peut résulter un
résultat de soudage peu satisfaisant.
- Appeler la fonction „PPU“ dans le deuxième niveau de menu
(2nd)
- Coupler les unités d‘entraînement des deux moteurs
dévidoirs fil
- Introduction du fil-electrode dans les unités d’entrainement
des deux moteurs dévidoirs fil (p. ex. torche de soudage et
dévidoir fil)
Attention! Tenir torche de soudage de manière que
celle-ci ne soit pas dirigée vers le corps - danger causé
par fil de soudage se dévidant.
- Appuyer sur bouton de torche
Les moteurs dévidoirs fil sont ajustés en état chargé; entre-
temps l‘écran droit affiche «run»
- L‘ajustage de l‘unité PushPull est accompli dès que l‘écran
affiche «PPU“ ainsi que la valeur ajustée auparavant, p. ex.
«5».
- Dès que l‘ajustage en état non chargé est terminé, l‘écran
affiche «St2»
- Appuyer deux fois sur la touche MEM pour quitter le menu
Setup.
2nd - Deuxième niveau du menu Setup
Les fonctions PPU (PushPull-Unit), C-C (déconnexion refroi-
disseur) se trouvent à un deuxième niveau de menu.
Changer au deuxième niveau de menu (2nd)
- Appeler le paramètre "2nd" comme décrit dans le chapite
"Entrer dans le menu Setup".
- Appuyer sur la touche MEM et la maintenir la pression
- Lâcher la touche procédé
- Lâcher la touche MEM
La source de courant se trouve maintenant au deuxième
niveau de menu (2nd) du menu Setup. La fonction „PPU“
(PushPull-Unit) est affichée.
Appeler la fonction
- Appeler la fonction désirée à l'aide de la touche procédé
- Régler la fonction comme décrit dans les chapitres suivants
Quitter le deuxième niveau de menu (2nd)
- Appuyer sur la touche MEM
Remarque! Les modifications deviennen actives en passant
d’une fonction à l’autre ou en quittant le deuxième niveau de
menu (2nd).
PPU... PushPull-Unit (voir le chapitre „Unité PushPull“)
C-C ... Déconnexion du refroidisseur... ON / OFF / Aut
Réglage à l’usine: Aut (automatique)

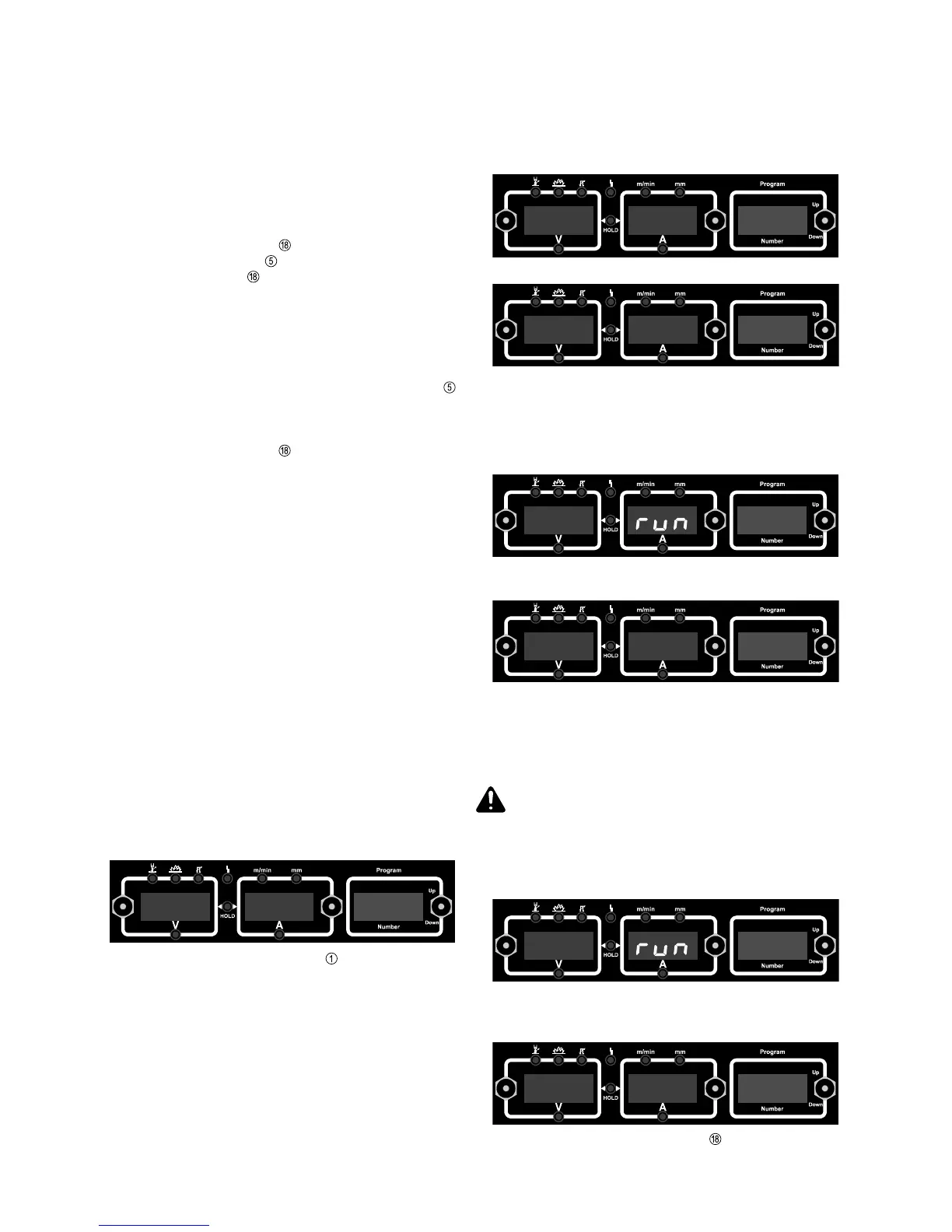

5
P P U
6
P P U
S T I
S T I
S T 2
S T 2
6
P P U
1)
Le fonctionnement s’en peut différer en raison de tolér-
ance de moteur et engrenage - éventuellement un ajusta-
ge est requis
