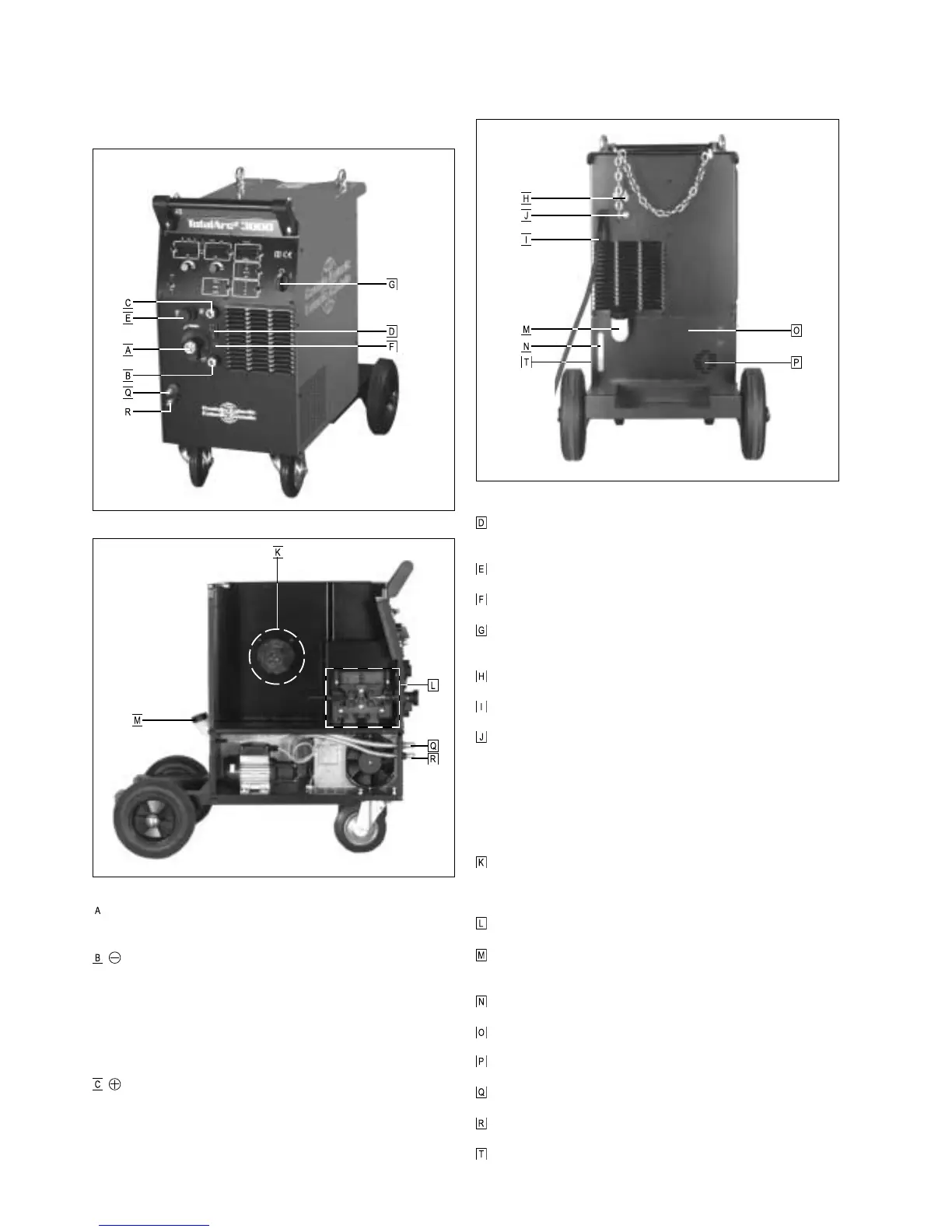

Ill.5 Retro della fonte elettrica TotalArc² 3000
Ill.3 Lato frontale della fonte elettrica TotalArc² 3000
Ill.4 Vista laterale della fonte elettrica TotalArc² 3000
Fonte elettrica TotalArc² 3000
Comandi e attacchi
Attacco centrale del cannello ... serve per montare il
cannello di saldatura MIG/MAG
- Presa di corrente con chiusura a baionetta ... serve
per
- Collegare il cavo di massa per la saldatura MIG/MAG
- Collegare la corrente del cannello di saldatura WIG
- Collegare l‘elettrodo manuale e/o il cavo di massa per la
saldatura manuale ad elettrodi (a seconda del tipo
d‘elettrodo)
-Presa di corrente con chiusura a baionetta ... serve
per
- Collegare il cavo di massa per la saldatura WIG
- Collegare l‘elettrodo manuale e/o il cavo di massa per la
saldatura manuale ad elettrodi (a seconda del tipo
d‘elettrodo)
Attacco comando cannello ... serve per collegare la spina
di comando del cannello di saldatura
Attacco telecomando ... presa standard d‘attacco
Coperchio cieco
Interruttore di rete ... serve per accendere e spegnere la
fonte elettrica
Attacco gas inerte
Cavo rete con scarico della trazione
Tasto controllo gas/ inserimento filo
- Controllo gas ... per regolare la quantità di gas necessa-
ria nel riduttore di pressione. Premere il tasto verso l‘alto
e tenerlo - il gas fuoriesce.
- Inserimento filo ... per inserire l‘elettrodo del filo nel
gruppo tubo del cannello senza l‘uso del gas né della
corrente
Montaggio della bobina del filo con sistema frenante ...
Per montare le bobine di filo per saldature a norma fino ad
un peso max. di 16 kg
Avanzamento a 4 rulli
Coperchio a vite/ bocchettone di riempimento per acqua
fredda
Finestrella d‘ispezione del refrigerante
Protezione pompa refrigerante
Passante albero motore della pompa dell‘acqua
Attacco andata acqua (nero)
Attacco ritorno acqua (rosso)
Tubo scarico serbatoio (all‘interno della scatola): per
svuotare il serbatoio del liquido refrigerante
