Avanzamento a 4 rulli
Attacco ritorno acqua (rosso)
Attacco andata acqua (nero)
Attacco ritorno acqua (rosso) : per pacco tubo collega-
mento
Attacco andata acqua (azzurro): per pacco tubo collega-
mento
Spina trasmissione dati telecomando ... spina standard
per pacco tubo collegamento
- Spina con chiusura a baionetta ...per pacco tubo
collegamento
Attacco centrale del cannello ... serve per montare il
cannello di saldatura
Attacco comando cannello ... serve per collegare la spina
di comando del cannello di saldatura
Attacco telecomando ... presa standard d‘attacco
Attacco gas inerte
Tasto controllo gas/ inserimento filo
- Controllo gas ... per regolare la quantità di gas necessa-
ria nel riduttore di pressione. Premere il tasto verso l‘alto
e tenerlo - il gas fuoriesce.
- Inserimento filo ... per inserire l‘elettrodo del filo nel
gruppo tubo del cannello senza l‘uso del gas né della
corrente
Alloggiamento bobina filo con chiusura bobina e dispo-
sitivo frenante ... per montare le bobine di filo per saldature
a norma fino ad un peso max. di 16 kg
Alimentatori filo DS III

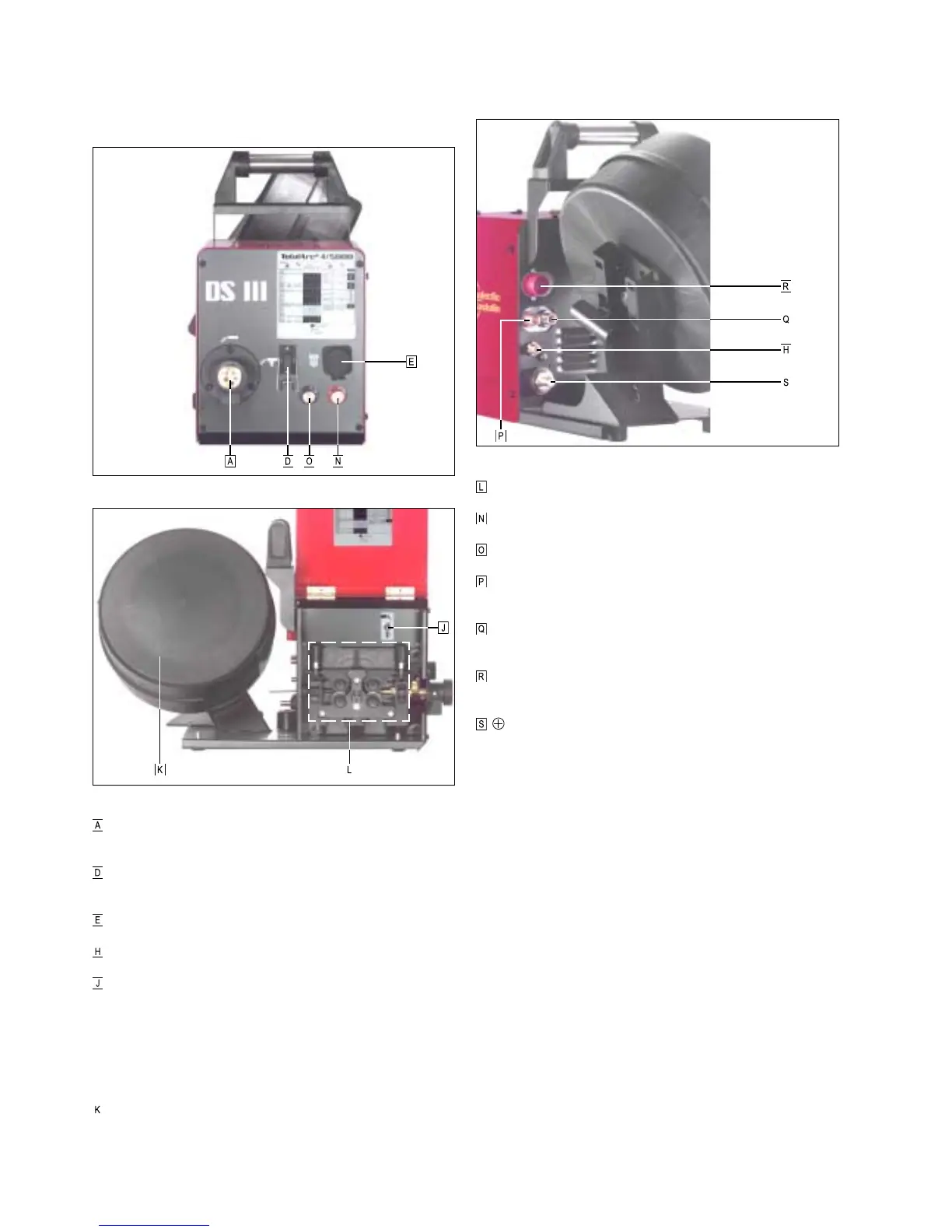

Ill.5c Alimentatore filo DS III. Parte anteriore
Ill.5d Vista laterale della alimentatore filo DS III
Ill.5e Retro della alimentatore filo DS III
