9
- Strombuchse mit Bajonettverschluß ... dient zum
- Anschluß für das Massekabel beim MIG/MAG-Schwei-
ßen
- Stromanschluß des WIG-Schweißbrenners
- Anschluß für Handelektroden- bzw. Massekabel bei der
Elektrodenhandschweißung (je nach Elektrodentype)
- Strombuchse mit Bajonettverschluß ... dient zum
- Anschluß für das Massekabel beim WIG-Schweißen
- Anschluß für Handelektroden- bzw. Massekabel bei der
Elektrodenhandschweißung (je nach Elektrodentype)
- Strombuchse mit Bajonettverschluß ... dient zum
- Anschluß des Verbindungsschlauchpaketes beim MIG/
MAG Schweißen
Anschlußbuchse Fernbedienung ... standardisierte An-
schlußbuchse für Verbindungsschlauchpaket
Blindabdeckung
Netzschalter ... zum Ein- und Ausschalten der Stromquelle

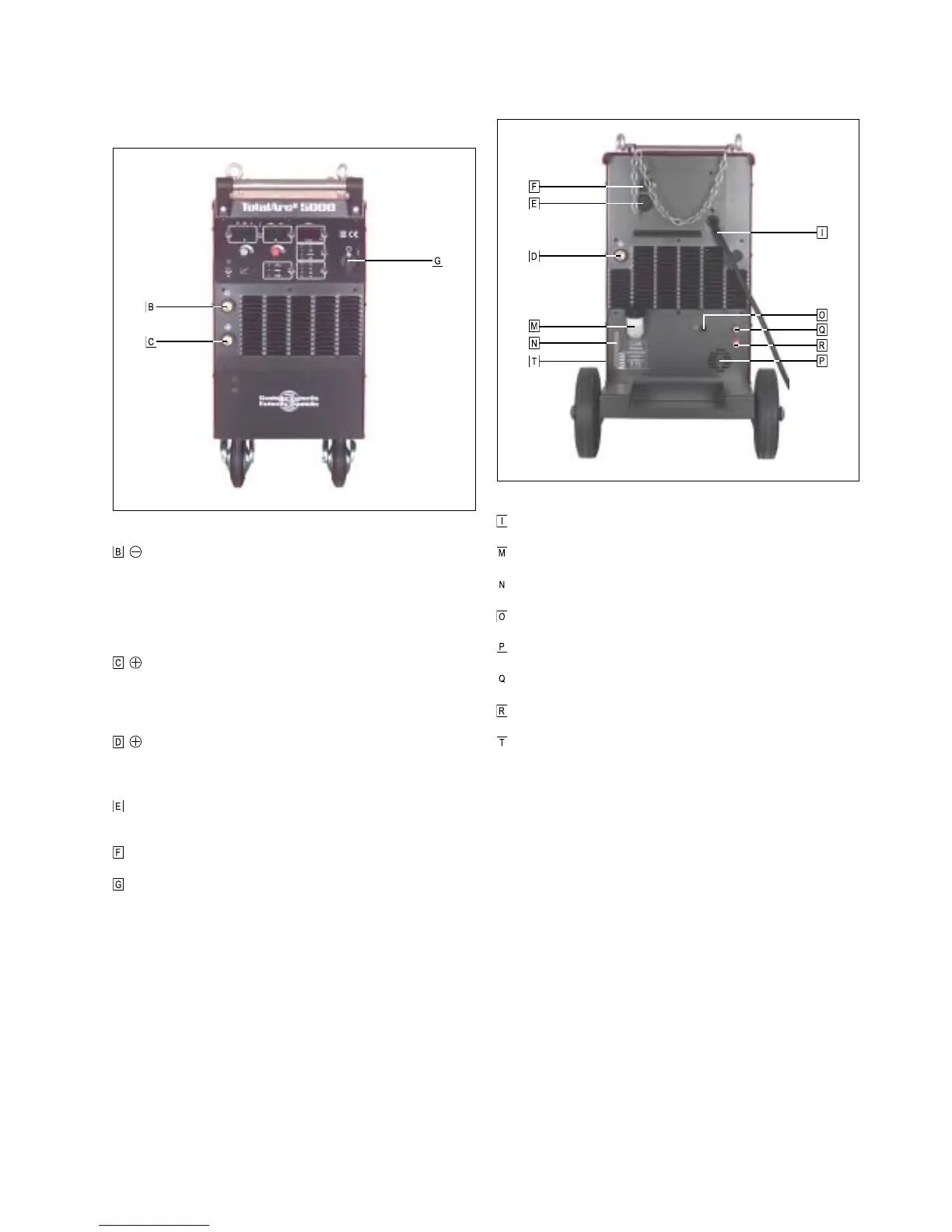

Abb.5a Vorderseite Stromquelle TotalArc
2
4000 / 5000
Abb.5b Rückansicht der Stromquelle TotalArc
2
4000 / 5000
Stromquelle TotalArc² 4000 / 5000
Netzkabel mit Zugentlastung
Schraubkappe / Einfüllstutzen für Kühlflüssigkeit
Sichtfenster Kühlflüssigkeit
Sicherung Kühlmittelpumpe
Durchführung Motorwelle der Wasserpumpe
Steckanschluß Wasservorlauf (schwarz)
Steckanschluß Wasserrücklauf (rot)
Tankabflußschlauch (im Gehäuseinneren)... zum Entlee-
ren des Kühlflüssigkeitsbehälters
