PT4
CFI EXTEL LEVO - LEVO ACCESS - 03/2017
5. CABLAGEM
A m de evitar os riscos de parasitas e de disfuncionamento, não passar o cabo do seu videofone na mesma
conduta que os cabos elétricos.
Atenção: Não dobrar de modo algum os fios para aumentar a secção.
a. Ligação do videofone (g. 6)
Fios a utilizar: • 2 fios 6 /10
°
até 25 m
• 2 fios 1.5 mm
2
de 25 a 100 m
1. Ligar bem os fios respeitando o esquema de cablagem (fig. 6).
2. Para ligar a câmara, apenas 2 fios são necessários para todas as funcionalidades: campainha, imagem de vídeo,
interfone e os comandos de abertura (chapa-testa e automatismo).
Terminal “1” do ecrã no terminal “1” da placa.
Terminal “2” do ecrã no terminal “2” da placa.
Importante:
• Para a cablagem, consultar a etiqueta colada na face posterior do monitor e na face posterior da placa de rua.
b. Ligação de uma chapa-testa ou de uma fechadura elétrica
Ligá-la diretamente nos terminais 5 e 6 na face posterior da placa de rua (nenhuma polaridade a respeitar).
Tomar nota que esta função só é válida se o ecrã estiver aceso. Um zumbido pode ocorrer aquando do comando.
Importante: A chapa-testa ou a fechadura elétrica que vai instalar deverá imperativamente ser equipada de uma
memória mecânica como todas as referências EXTEL. Para a cablagem, consultar a face posterior da placa de rua.
c. Ligação de uma motorização de portão
Ligá-la diretamente nos terminais 3 e 4 na face posterior da placa de rua. A placa produz um contacto "seco" sem
corrente que deve ser ligado no comando "botão de contacto" do seu automatismo.
Tomar nota que esta função só é válida se o ecrã estiver aceso. Um zumbido pode ocorrer aquando do comando.
d. Ligação de uma câmara suplementar
Fios a utilizar:
• 2 os 6 /10 até 25 m
• 2 os 1.5 mm² de 25 a 100 m
1. Ligar bem os os respeitando o esquema de cablagem (g. 6).
2. Para ligar a câmara, não é necessário respeitar a polaridade.
3. Os os da placa de rua e os os da câmara devem estar ligados entre eles.
6. MODO
DE UTILIZAÇÃO

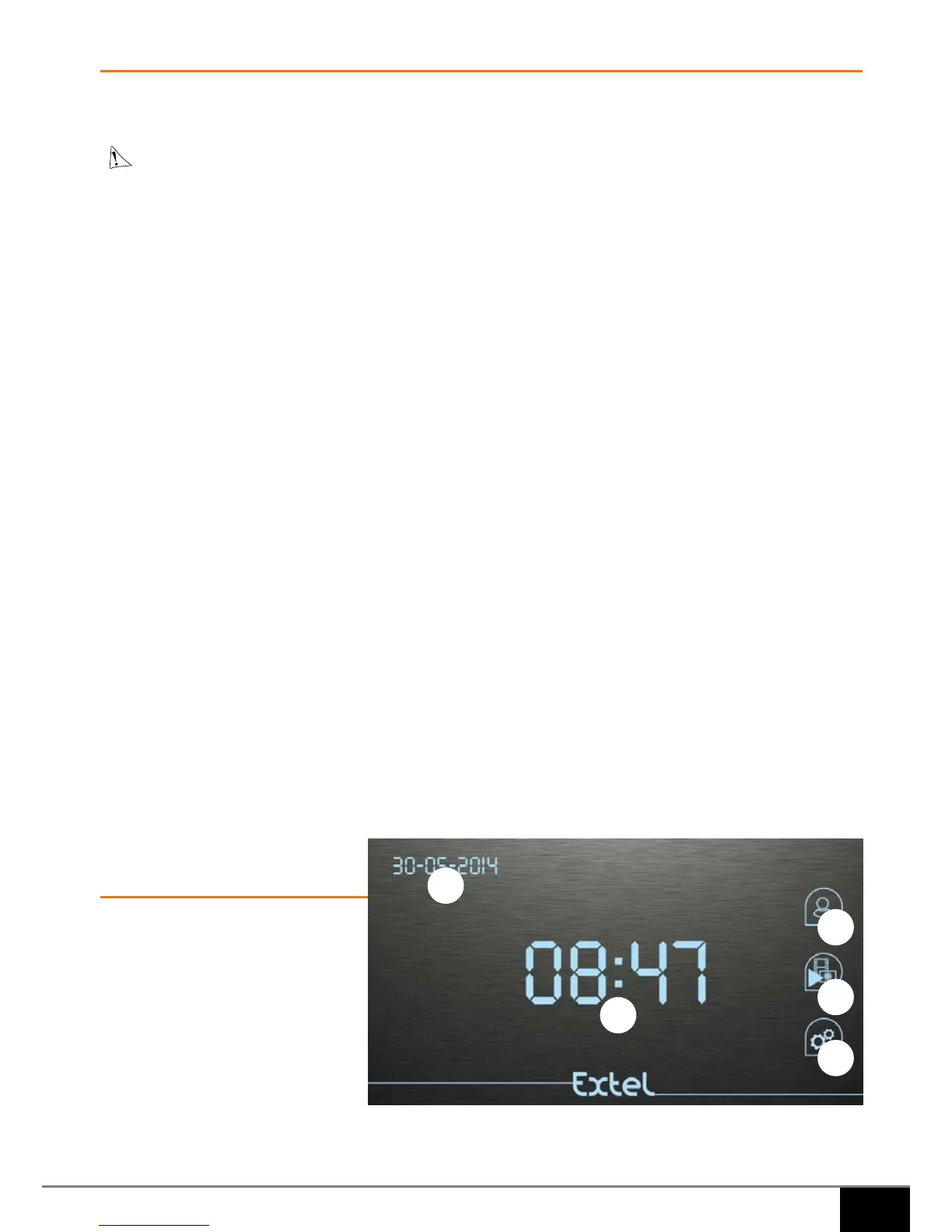

a. Generalidades
Tocar o ecrã para ligá-lo.
Quando o monitor está sob tensão,
o ecrã inicial aparece.
1. Data no formato mm-dd-aaaa
2. Hora
3. Separador "Videofone"
4. Separador "Visitantes gravados"
5. Separador "Congurações"
O cartão SD deve ser inserido quando o monitor está desligado para que seja tido em conta.
1
2
3
4
5
