Extel Levo Access - 5 Câblage; Raccordement du Visiophone; Raccordement Dune Gâche Ou Serrure Électrique; Raccordement Dune Motorisation de Portail

F4
CFI EXTEL LEVO - LEVO ACCESS - 03/2017
5. CÂBLAGE
Dans le but d’éviter les risques de parasites et de dysfonctionnement, ne pas passer le câble de votre visiophone
dans la même gaine que les câbles électriques.
Attention : il ne faut en aucun cas doubler les fils pour en augmenter la section.
a. Raccordement du visiophone (g. 6)
Fils à utiliser : • 2 fils 6 /10
ème
jusqu’à 25 m
• 2 fils 1.5 mm
2
de 25 à 100 m
1. Bien raccorder les fils en respectant le schéma de câblage (fig. 6).
2. Pour raccorder la caméra, 2 fils seulement sont nécessaires pour toutes les fonctions : sonnerie, image vidéo,
interphone et les commandes d’ouverture (gâche et automatisme).
• Borne “1” de l’écran sur la borne “1” de la platine.
• Borne “2” de l’écran sur la borne “2” de la platine.
Important :
• Pour le câblage bien se référer à l’étiquette collée au dos du moniteur et au dos de la platine.
b. Raccordement d’une gâche ou serrure électrique
La raccorder directement sur les bornes 5 et 6 au dos de la platine (aucune polarité à respecter).
A noter que cette fonction n’est valide que si l’écran est allumé. Un ronement peut se produire au moment de
la commande.
Important : La gâche ou la serrure électrique que vous allez installer, devra impérativement être équipée d’une
mémoire mécanique comme toutes les références EXTEL. Pour le câblage bien se référer au dos de la platine.
c. Raccordement d’une motorisation de portail
La raccorder directement sur les bornes 3 et 4 au dos de la platine. La platine délivre un contact “sec” sans cou-
rant à raccorder sur la commande “bouton poussoir” de votre automatisme.
A noter que cette fonction n’est valide que si l’écran est allumé. Un ronement peut se produire au moment de
la commande.
d. Raccordement d’une caméra supplémentaire
Fils à utiliser :
• 2 ls 6 /10ème jusqu’à 25 m
• 2 ls 1.5 mm² de 25 à 100 m
1. Bien raccorder les ls en respectant le schéma de câblage (g. 6).
2. Pour raccorder la caméra, pas besoin de respecter la polarité.
3. ls de la platine de rue et ls de la caméra doit raccorder ensemble.
6. MODE D’EMPLOI
a. Généralités

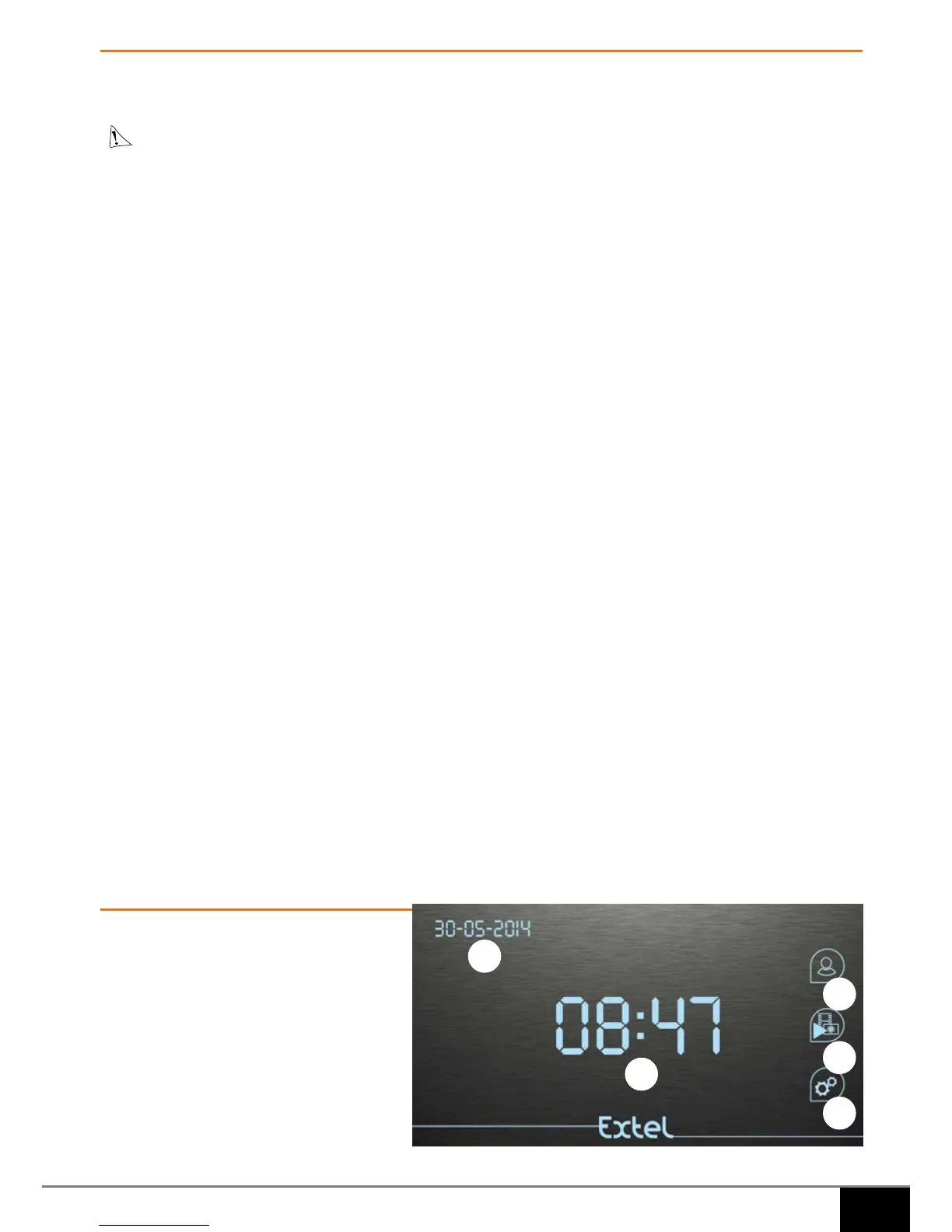

Efeurer l’écran pour l'allumer
Quand le moniteur est sous tension,
l’écran d’accueil s’afche.
1. Date au format mm-jj-aaaa
2. Heure
3. Onglet « Visiophone »
4. Onglet « Visiteurs enregistré »
5. Onglet « Réglages »
La carte SD doit être insérée lorsque le moniteur est éteint pour qu'elle soit prise en compte
1
2
3
4
5
