2. NOMENCLATURE
/
ONDERDELEN
/
NOMENKLATUR
/
KEY
/
DESIGNAZIONE ELEMENTI
/
NOMENCLATURA

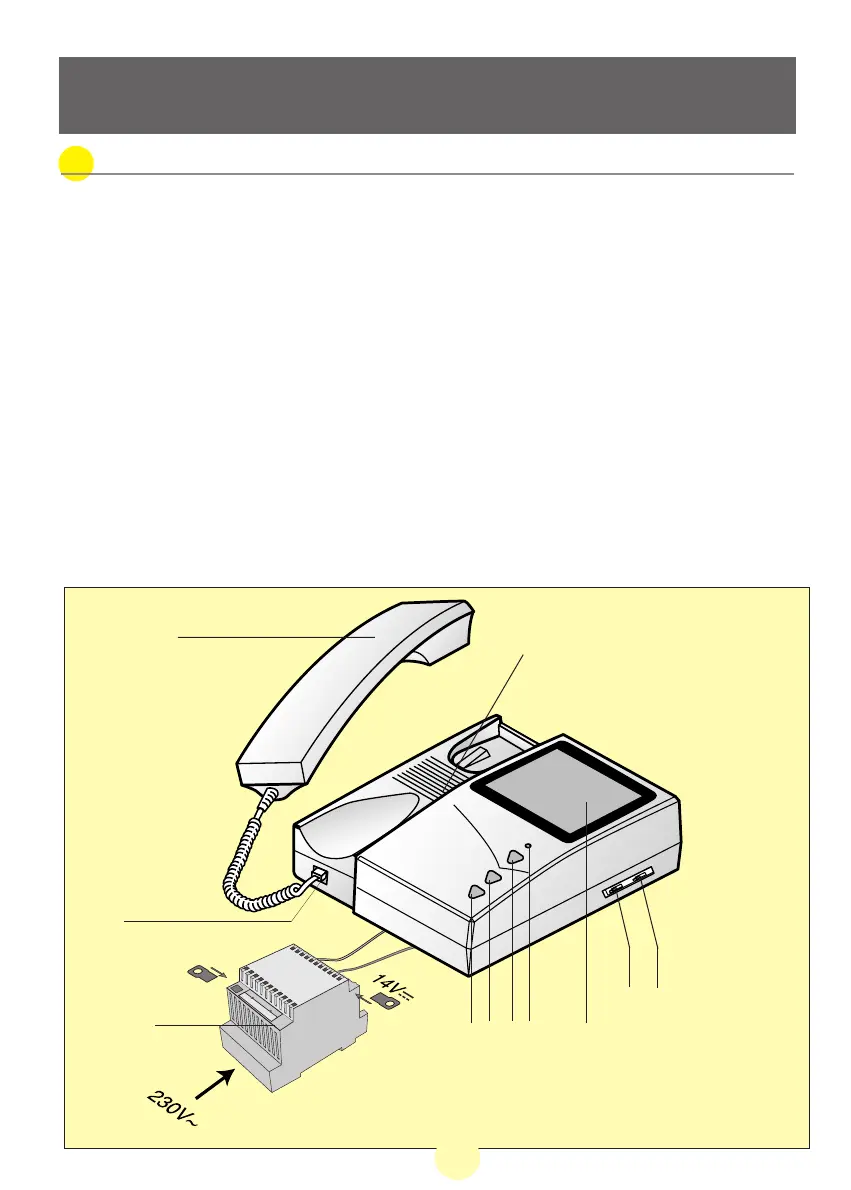

a. Ecran
1. Combiné de réponse.
2. Ecran de contrôle noir et blanc 4’’ sur lequel apparaît le visage du visiteur.
3. Témoin “INTERCOM” : ce voyant s’allume en position INTERCOM avec le
deuxième écran en option WEVPMS 231 E BIS.
4. Touche “INTERCOM” : (avec l’option WEVPMS 231 E BIS installée ), appuyer sur cette
touche pour appeler et converser avec le deuxième écran.
5. Touche MARCHE/VEILLE : vous permet d’éteindre l’écran ou de relancer l’image.
6. Commande “OUVRE-PORTE” : appuyer sur cette touche pour ouvrir la porte
(si un système de fermeture est installé et que l’écran est allumé une coupure brève de
l’image se produit alors au moment de la commande).
7. Réglage du volume : diminue ou augmente le volume de la sonnerie.
8. Réglage de la luminosité.
9. Transformateur à raccorder (
à raccorder sur une installation conforme aux normes en vigueur :
NFC 15-100 pour la France).
10. Prise du combiné de réponse
11. Haut-parleur de la sonnerie.
