Extel WEVP 231 E BIS - Installation der Außenstation (Außen-Kamera)

8
2
3
1
4
5
5
2
4

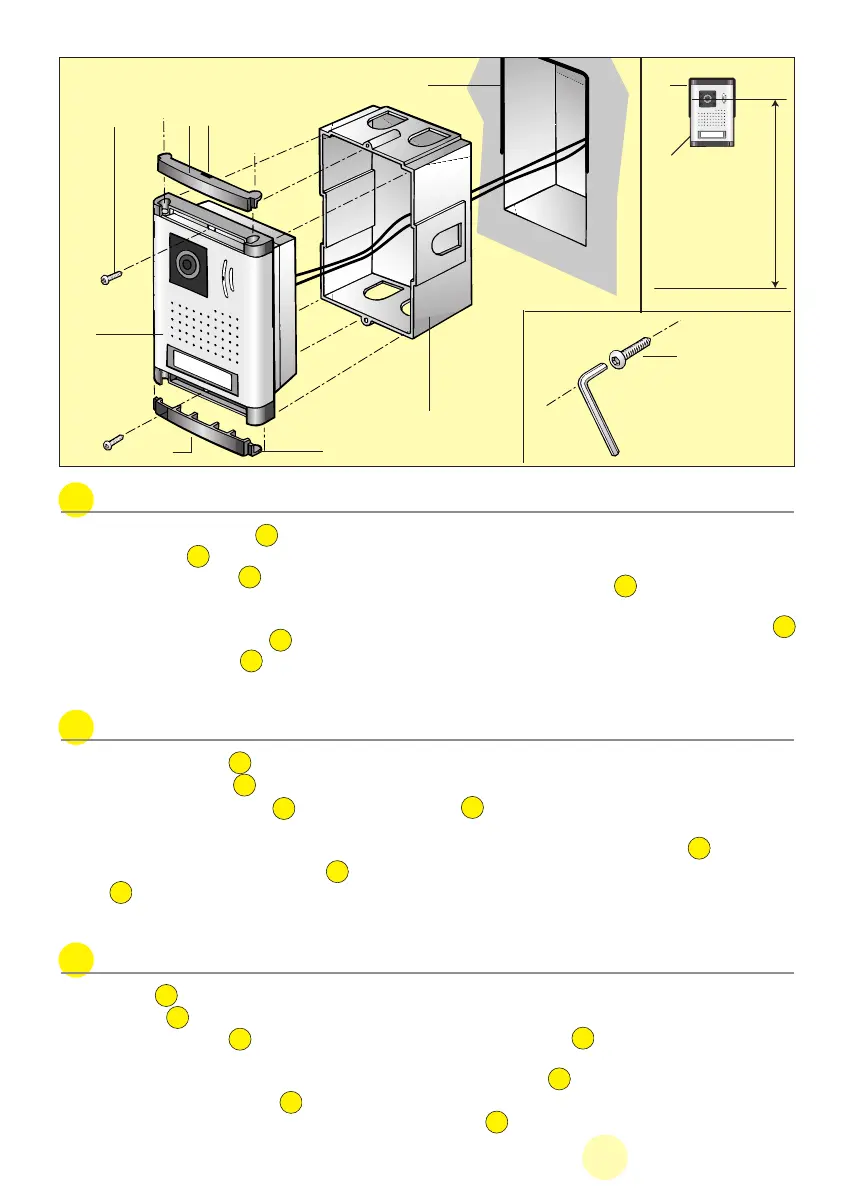

a. Installation de la platine de rue (caméra extérieure)
1. Encastrer la boîte plastique en prenant soin de ne pas obstruer les écrous de fixation de la platine.
2. Fixer le caméra en faisant en sorte que l’objectif soit à une hauteur d’environ 1,60m.
3.
Enlever les 2 caches vis à l’aide d’un petit tournevis à placer dans l’encoche .
4. Raccorder le câble de liaison en respectant le schéma de câblage (Voir P. 14).
5.
Fixer la platine sur la boîte d’encastrement à l’aide des 2 vis spéciales fournies avec une clé de montage .
6. Remonter les 2 caches vis .
7. Mettre un joint silicone entre la visière et le mur afin d’éviter le ruissellement de l’eau.
3
2
4
4
5
a. Installatie van de straatplaat (buitencamera)
1. Bouw de inbouwkast in de muur ervoor zorgend dat de gaten voor de verdere bevestiging vrij blijven.
2. De camera bevestigen en ervoor zorgen dat het objectief op een hoogte van ongeveer 1,60 m wordt geplaatst
3. Haal de twee afdekplaatjes weg door in de gaten een schroevedraaier te steken.
4. Sluit de draden aan volgens het schema (Zie P. 14).
5. Schroef de buitenpost op de inbouwkast met de bijgeleverde schroeven en de sleutel .
6. Plaats de twee afdekplaatjes terug .
7. Een silicone dichting aanbrengen tussen de kap en de muur om het sijpelen van regenwater te vermijden.
3
2
4
4
5
a. Installation der Außenstation (Außen-Kamera)
1. Kunststoffdose in die Wand einsetzen; darauf achten, dass die Befestigungsmuttern für die Außenstation dabei nicht verdeckt werden.
2.
Die Kamera so anbringen, dass das Objektiv sich auf einer Höhe von ungefähr 1,60 m befindet.
3. Beide Schraubenabdeckungen mit einem kleinen Schraubenzieher abhebeln, der in der Kerbe angesetzt wird.
4. Verbindungskabel genau nach dem Verdrahtungsplan anschließen
(Siehe S. 14) .
5. Außenstation mit den zwei mitgelieferten Spezialschrauben und dem Imbusschlüssel auf die Unterputzdose aufschrauben.
6. Die beiden Schraubenabdeckungen wieder aufsetzen.
7.
Zwischen der Blende und der Mauer eine Silikondichtung anbringen , um das Eindringen von Wasser zu verhindern.
3
2
4
4
5
Ne pas exposer la caméra directement au soleil, ou sur une surface réfléchissante.
1,60m
6
6
7
7
7
6
De camera niet rechtstreeks blootstellen aan de zon op of een weerspiegelende oppervlakte.
6
7
Die Kamera sollte nicht direkt der Sonne oder einer Spiegelfläche ausgesetzt sein.
6
