Extel WEVP 231 E BIS - Ajustes de la Cámara

c. Ajustes de la cámara
Si Vd. lo considera necesario, puede modificar la inclinación de la cámara unos grados.
para bajar el objetivo ,para subir el objetivo .
La cámara posee 2 botones de ajuste en la parte de atrás del panel exterior:
- Ajuste del volumen del auricular
- Ajuste del volumen del panel exterior
Utilice un destornillador fino, no fuerce los topes y vuelva a colocar la protección de caucho .
1
2
3
4
➙
➙
c. Regulações na câmara
Se for preciso, pode-se modificar a inclinação da câmara para alguns graus : Dirigir a objectiva
para cima, Dirigir a objectiva para baixo
.
A câmara dispõe de 2 regulações na face posterior da placa de rua:
- Regulação do volume do telefone
- Regulação do volume da câmara
Utilize uma chave de fendas fina, não enrosque além dos fins de curso e coloque de novo a protecção
de borracha .
1
2
3
4
➙
➙

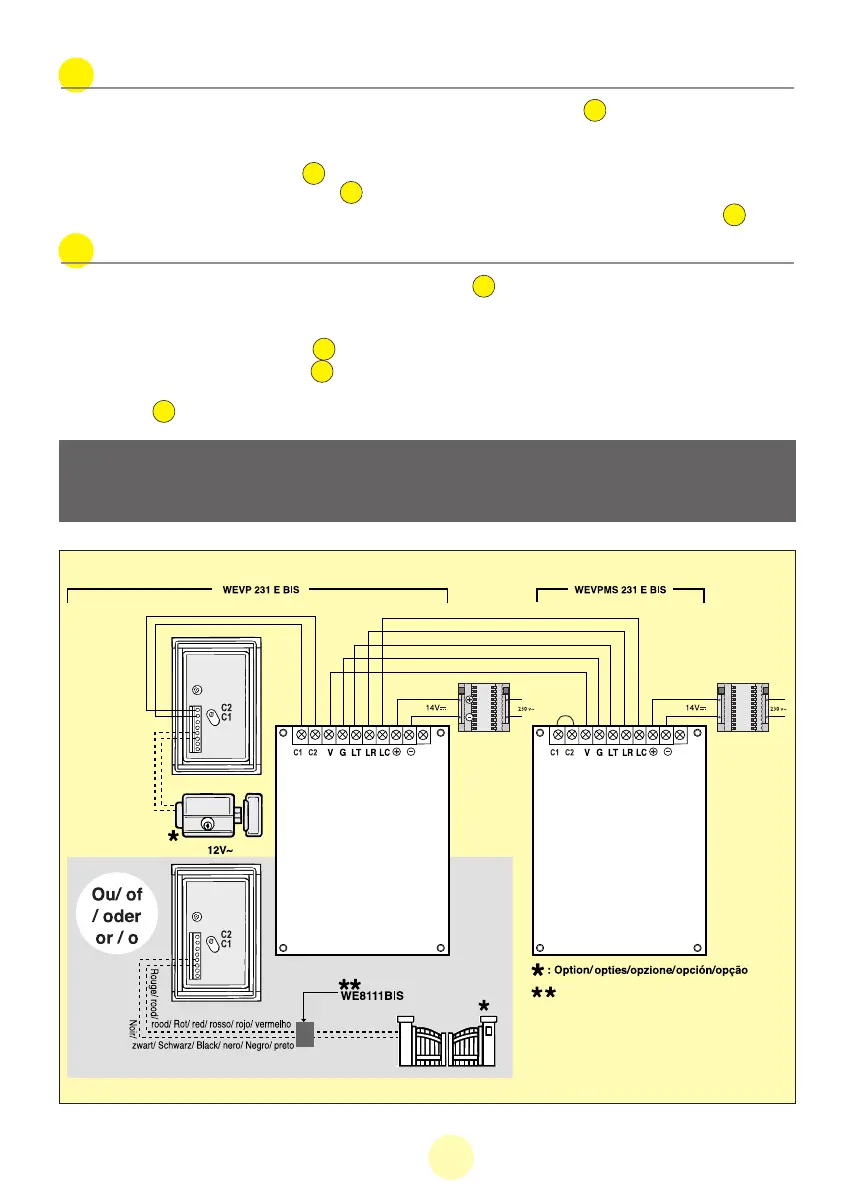

4. CABLAGE / BEDRADING / VERDRAHTUNG / WIRING -
CABLAGGIO / CABLEADO / CABLAGEM
D-
D+
D-
D+
G
P+ P-
G
P+ P-
: inclus dans les kits automatismes Extel
: Ingesloten in de kits automatismen van Extel
: In den Automatik-Bausätzen Extel inbegriffen
: Included in Extel automatic gate opener kits
: Incluso nei kit automazioni Extel
:
Incluidos en los kits automatismos Extel
: Incluído nos kits automatismos EXTEL.
/bianco/blanco/branco
blanc/wit/weiß/white
14
Voir P.19
Zie P. 19
Siehe S.19
See P. 19
Vedere P.19
Ver P.19
Ver P.19
