Instructions pour l'utilisateur
AUTOMATISMES 412 Compact
Lire attentivement les instructions avant d'utiliser le produit et
conserver la notice d'instructions pour toute consultation ultérieure.
RÈGLES DE SÉCURITÉ
L’automatisme 412 Compact, si correctement installé et utilisé,
garantit un haut degré de sécurité.
L’observation des simples règles de comportement suivantes
permettra d’éviter de fâcheux inconvénients:
- Ne pas s’engager portail en mouvement. Il faut toujours
attendre l’ouverture complète du portail avant de s’engager.
- Ne pas stationner entre les vantaux.
- Ne pas stationner et empêcher quiconque de stationner à
proximité de l’automatisme, notamment pendant son
fonctionnement.
- Tenir à l’écart des enfants toutes radiocommandes ou
n’importe quel autre générateur d’impulsions, afin d’éviter
toute manoeuvre accidentelle de l’automatisme.
- Empêcher les enfants de jouer avec l’automatisme.
- Ne pas arrêter volontairement le mouvement du portail.
- Éviter que toutes branches ou tous arbustes puissent entraver
le mouvement du portail
- Toujours conserver efficaces et bien visibles les systèmes de
signalisation lumineuse.
- Ne pas tenter d’actionner manuellement le portail si ce n’est
qu’après son déverrouillage.
- En cas de mauvais fonctionnement, déverrouiller le portail
pour permettre le passage et attendre l’intervention d’un
technicien spécialisé.
- Avant de rétablir le fonctionnement normal du système,
après que le portail ait été déverrouillé pour être actionné
manuellement, il faut couper l’alimentation en énergie
électrique au système.
- Ne pas procéder à des modifications des composants du
système.
- S’abstenir de faire toute tentative de réparation ou
d’intervention directe, et demander uniquement
l’intervention d’un technicien spécialisé.
- Faire vérifier semestriellement au moins l’efficacité de
l’automatisme, des dispositifs de sécurité et de la mise à la
terre par un technicien spécialisé.
DESCRIPTION
L’automatisme FAAC 412 Compact est constitué de deux
opérateurs électromécaniques expressément conçus pour
des vantaux de 1,80 m de largeur.
Les deux opérateurs électromécanique transmettent le
mouvement au portail par un système à vis sans fin.
Le fonctionnement des opérateurs est géré par une armoire
de manoeuvre électronique, 410 MPS, logée dans un coffret
étanche prenant place à l’intérieur du coffre.
Les vantaux sont normalement en position de fermeture.
Après la réception d’une commande d’ouverture par une
radiocommande ou n’importe quel autre générateur
d’impulsions, la platine électronique actionne l’opérateur qui
actionnent les vantaux, jusqu’à un angle d’ouverture maximum
de 110°, permettant ainsi l’accès.
En cas de programmation en fonctionnement automatique,
le portail se fermera après la temporisation sélectionnée.
En cas de programmation en fonctionnement semi-
automatique, il faudra délivrer une deuxième impulsion pour
la fermeture du portail.
Une impulsion d’ouverture délivrée pendant la phase de
fermeture provoque toujours l’inversion du mouvement des
vantaux.
Une impulsion de stop (si prévu) arrête toujours le mouvement
des vantaux.
Pour le comportement détaillé de l’automatisme dans les
diverses logiques de fonctionnement, adressez-vous à votre
installateur.
Les automatismes peuvent être équipés de dispositifs de
sécurité (cellules photo-électriques) qui empêchent la
fermeture du portail en présence d’un obstacle dans leur zone
de surveillance.
L’automatisme 412 Compact dispose, de série, d’une sécurité
anti-écrasement qui permet de limiter la force transmise aux
vantaux (limiteur constitué d’un embrayage).
Les opérateurs garantissent le blocage mécanique quand le
moteur est arrêté ne nécessitant pas l’installation d’une serrure.
L’ouverture manuelle n’est donc possible qu’en manoeuvrant
le système de déverrouillage adéquat.
La signalisation lumineuse indique le mouvement en cours du
portail.
FONCTIONNEMENT MANUEL
Dans le cas où le portail doit être actionné manuellement à la
suite d’une coupure de courant ou d’une défaillance de
l’automatisme, il faut impérativement ôter le bouchon de
protection et insérer la clé appropriée (fournie) dans le système
de déverrouillage comme indiqué Fig.1.
Pour rebloquer l’opérateur, tourner la clé dans la direction de
fermeture du portail (Fig.1).
Effectuer manuellement la manoeuvre d’ouverture ou de
fermeture du portail.
RÉTABLISSEMENT DU FONCTIONNEMENT NORMAL
Pour éviter qu’une impulsion involontaire puisse actionner le
portail pendant la manoeuvre, il faut couper l’alimentation en
énergie électrique au système avant de rétablir le
fonctionnement normal.
Pour rebloquer l’opérateur, tourner la clé dans la direction
d’ouverture du portail (Fig.1).

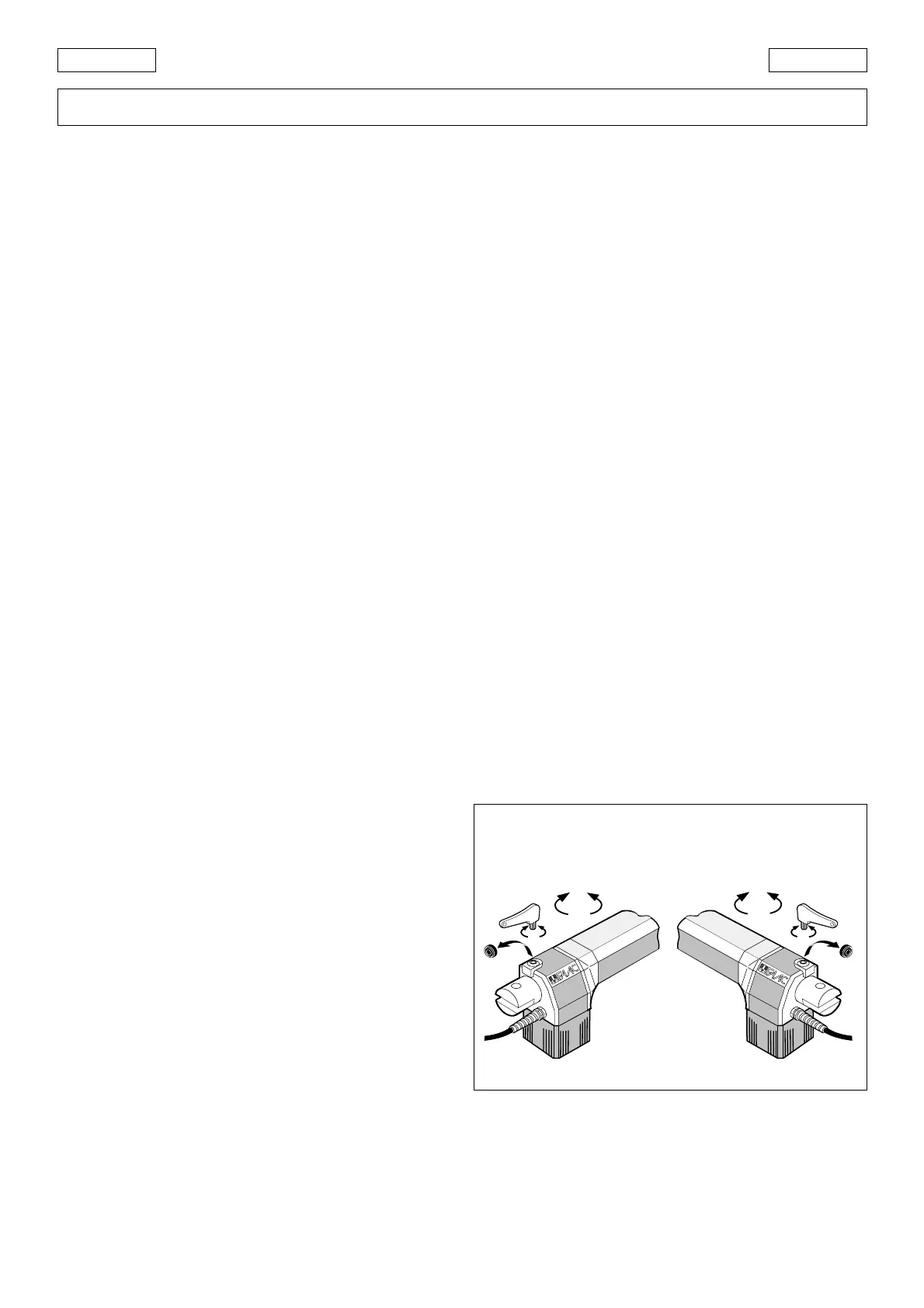

Fig. 1
SBLOCCA
DESBLOQUEAR
DEBLOQUE
UNLOCK
ENTRIEGELT
BLOCCA
BLOQUEAR
BLOQUE
LOCK
VERRIEGELT
SBLOCCA
DESBLOQUEAR
DEBLOQUE
UNLOCK
ENTRIEGELT
BLOCCA
BLOQUEAR
BLOQUE
LOCK
VERRIEGELT
