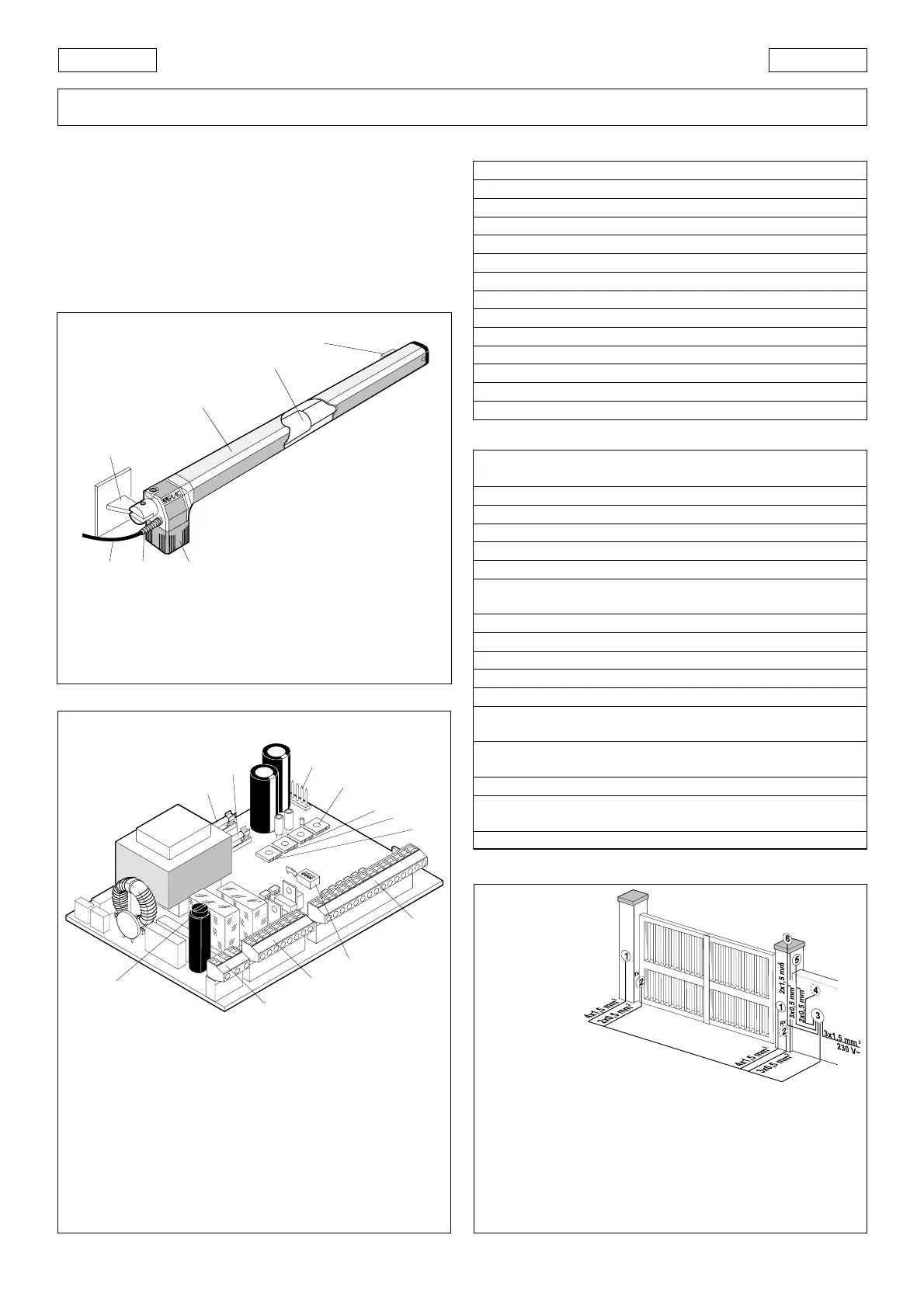

412 COMPACT
Bei FAAC 412 COMPACT handelt es sich um zwei
elektromechanische Flügeltorantriebe mit einem Spindelsystem
zur Bewegungsübertragung an den Torflügel.
Durch dieses System wird das Tor bei stehendem Motor
mechanisch verriegelt, so daß sich die Installation von Schlössern
erübrigt.
Für die Programmierung und Steuerung des Antriebs ist das
mitgelieferte elektronische Steuergerät 410 MPS zuständig.
1. BESCHREIBUNG UND TECHNISCHE EIGENSCHAFTEN
Tabelle 1: Technische Eigenschaften “Antrieb 412”
Versorgungsspannung 230 V~ ( +6% -10%) - 50 Hz
Aufgenommene Leistung 350 W
Aufnahme 1,5 A
Elektromotor 4-polig - 1400 U/min
Wärmeschutz 140 °C (auf Motorwicklung)
Betriebskondensator 8 µF / 400V
Max. Schub-/Zugkraft 320 daN
Nutzhub Spindel 290 mm
Verfahrgeschwindigkeit Spindel 1,6 cm/s
Betriebstemperatur -20 °C +55 °C
Gewicht 6,5 kg
Schutzart IP 53
Benutzungsfrequenz 18 Zyklen/Stunde
Max. Flügellänge 1,80 m
Tabelle 2: Technische Eigenschaften Elektronisches Steuergerät 410
MPS
Versorgungsspannung 230 V~ ( +6% -10%) - 50 Hz
Aufgenommene Leistung 10 W
Max. Motorbelastung 800 W
Max. Zubehörbelastung 0,25 A
Betriebstemperatur -20 / +55 °C
Schutzsicherungen 3 (s. Abb. 2)
Betriebslogiken Automatik /Halbautomatik / Sicherheit /
”Schritt”- Halbautomatik
Öffnungs-/Schließzeit über Trimmer einstellbar (0-62 s)
Pausenzeit über Trimmer einstellbar (0-240 s)
Schließverzögerung über Trimmer einstellbar (0-28 s)
Öffnungsverzögerung 2,5 s (fest)
Schubkraft über Trimmer einstellbar
Klemmenbrett-Eingänge Öffnen / Stopp / Sicherheit bei Öffnen /
Sicherheit bei Schließen / Versorgung + Erdschluß
Klemmenbrett-Ausgänge Blinklampe - Motoren -
Zubehörversorgung 24V GS
Steckverbinder für Decoderkarten - RP 433 SL/DS
Mikroschalterfunktionen Betriebslogiken - Ansprechlogik der
Sicherheiten bei Schließen
Gehäusemaße 265 x 204 x 85
Schutzart IP 55
Abb. 2
a
Klemmenbrett
Versorgung+Erdschluß
b
Klemmebrett Blinklampe,
Motoren
c
KS-Klemmenbrett
d
Steckverbinder Decoderkarten
e
Trimmer Drehmoment
f
Trimmer Pausenzeit
g
Trimmer Öffnungs-/Schließzeiten
h
Trimmer Flügelschließverzögerung
i
Mikro-Programmierschalter
j
Flinke Sicherung F1 (Motor)
5x20 5 A /250 V
k
Träge Sicherung F2 (Zubehör)
5x20 800 mA /250 V
l
Träge Sicherung F4
(Transformator) 5x20 250 mA /
250 V
12
11
4
8
7
6
5
3
9
2
1
10
a
Motoraggregat
b
Versorgungskabel
c
Spindel
d
Vorderer Anschluß
e
Hinterer Anschluß
f
Knickschutz
g
Schutzgehäuse
Abb. 1
162
5
7
3
4
2. ELEKTRISCHE AUSLEGUNG (Standardanlage)
Abb. 3
a
Antriebe 412
(2 Abzweigkästen vorrüsten)
b
Lichtschranken
c
Elektronisches Steuergerät 410 MPS
d
Signalgeber T10
e
Empfänger
f
Blinklampe
Hinweise:1) Zum Verlegen der Stromkabel geeignete Rohr- bzw.
Schlauchleitungen verwenden
2) Anschlußkabel von NS-Zubehör und 230V WS Versorgung zum
Schutz vor Störungen in getrennten Hüllen führen
